Paso 2: Control de la

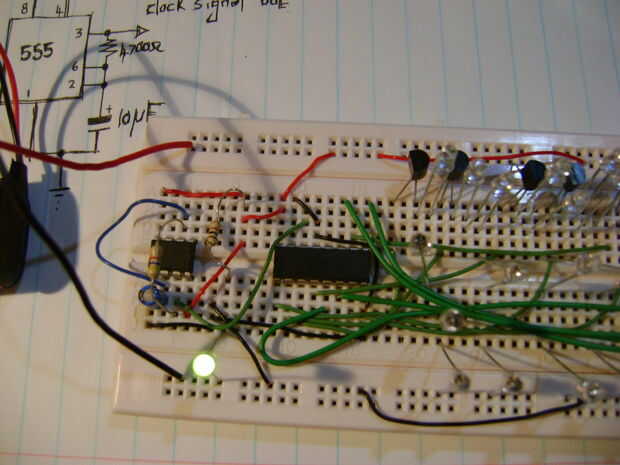

Montar el circuito en un protoboard, empezando por la parte del 555 temporizador.

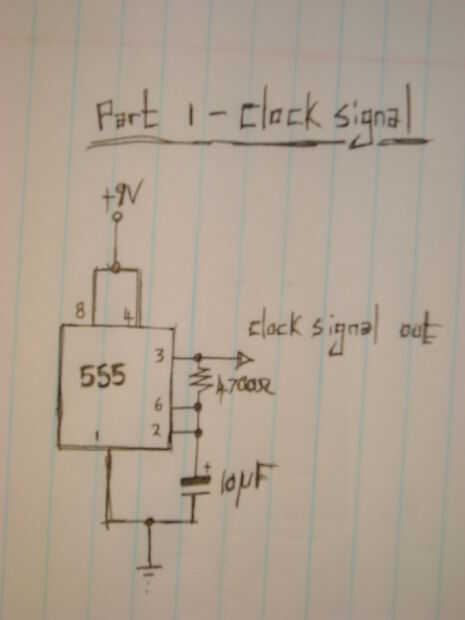

(Véase el diagrama)
Para asegurarse de que funciona, conecte un LED al pin 3, a tierra.
Si funciona, el LED parpadeará.
Secuenciador de

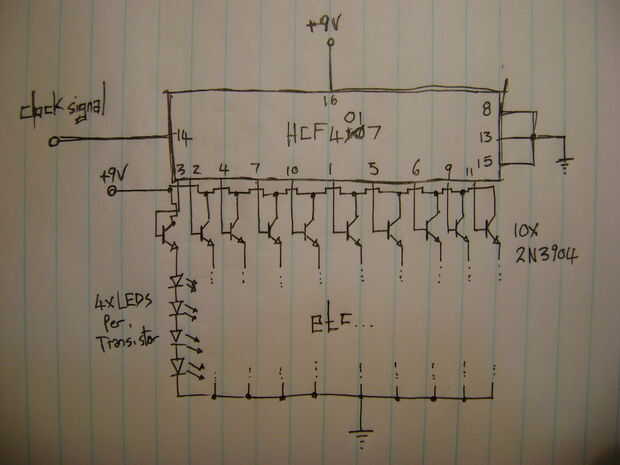

(Véase el diagrama)
Las conexiones de las salidas del chip son un poco más incómoda y en este orden:
PIN 3 - #1
Pin 2 - #2
Pin 4 - #3
PIN 7 - #4
Pin #5
Pin 1 - #6
Pin 5 - #7
PIN 6 - #8
PIN 9 - #9
PIN 11 - #10

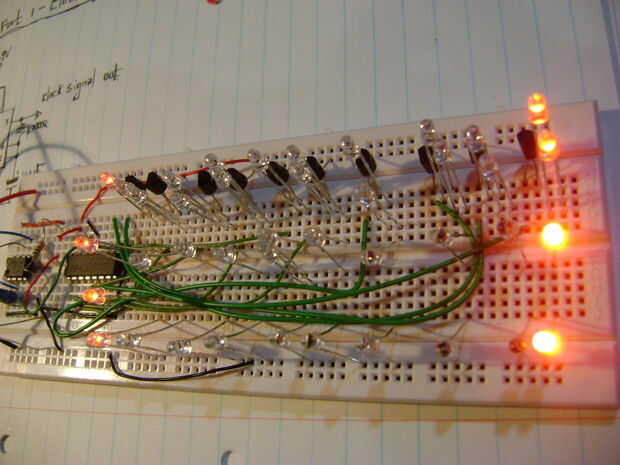

Probar todo y hacerlo correr.
Si cualquiera de las partes de LED no enciende, revise y ver que los LEDs están conectados correctamente todo.
Si los LEDs se encienden en orden semi aleatorio, que esté conectado a los pines incorrectos.
Aparte de eso, nada debe salir mal.
