LED intermitente Pack (4 / 7 paso)

Paso 4: Matriz de LED/Transistor

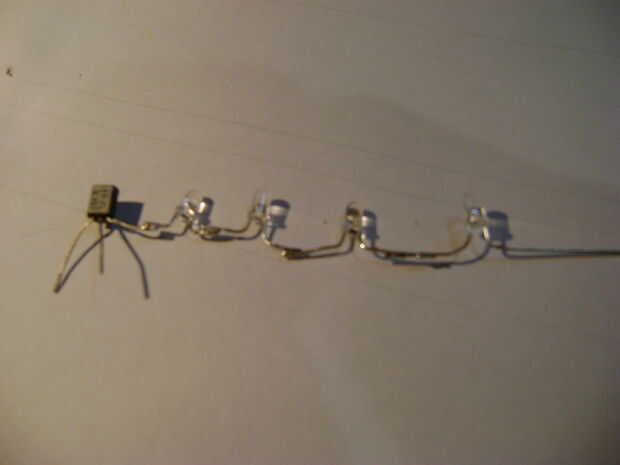

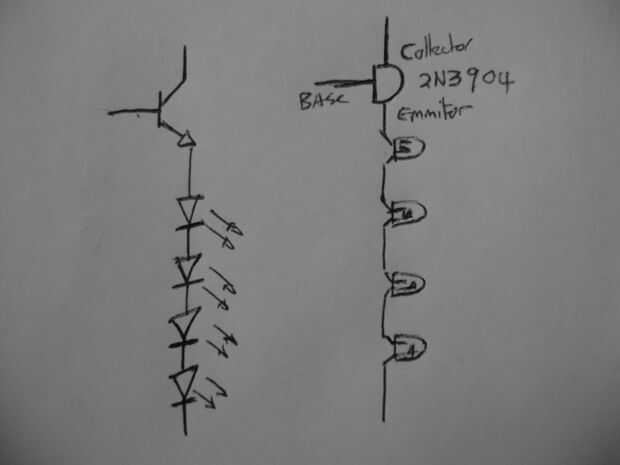

Primero debes combinar un transistor con 4 LEDs.

Recuerde, utilizan 3904 transistores - es necesario comprobar que el pin en el transistor que está utilizando es de base, colector, irradiacion.

Hacer 10 de estas combinaciones.

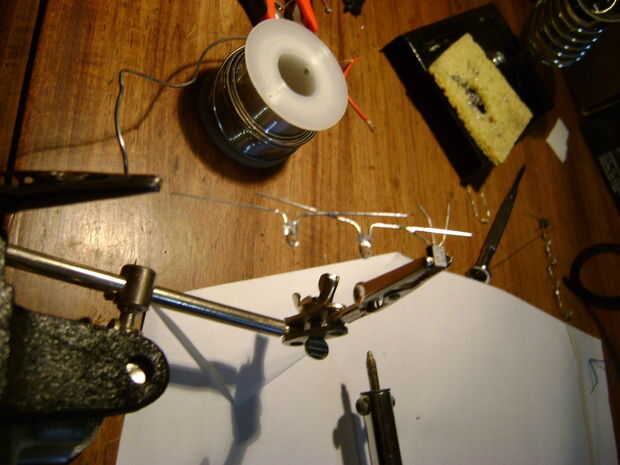

Los colectores a una carril común para la soldadura los + 9V. Soldar un cable rojo que para mayor claridad.

Suelde todos los 0 voltios, extremos a un carril de tierra común. Dar cable negro.

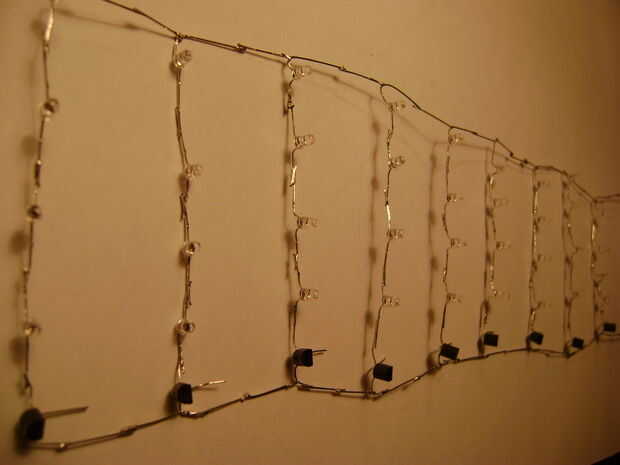

Todo debe ser en forma de rectángulo largo.
