Paso 5: montaje
Soldar un cable rojo suelto al pin 16 para la conexión de 9v.
La soldadura de cables negros del 8 al 13, al 15, con un cable negro suelto.
Recuerde poner del encogimiento del calor antes de soldar los cables entre sí.

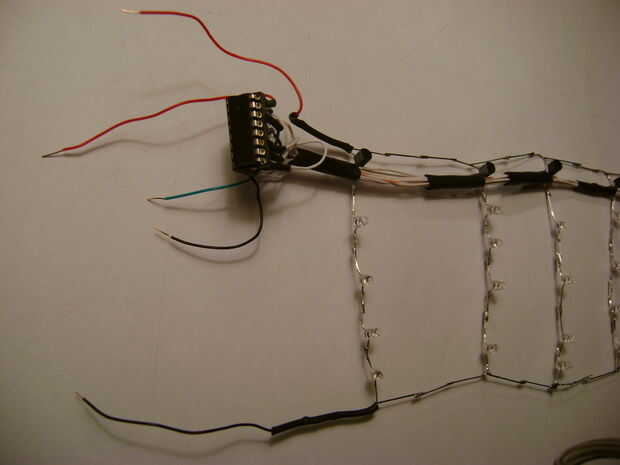

Ahora usted soldar los transistores correcto a los pines correctos del porta 16 IC.
Asegúrese de que usted tiene la orientación correcta - debe tener el esquema delante de usted.
Ranura para el chip de manera correcta ronda.
Ahora conectas el reloj.

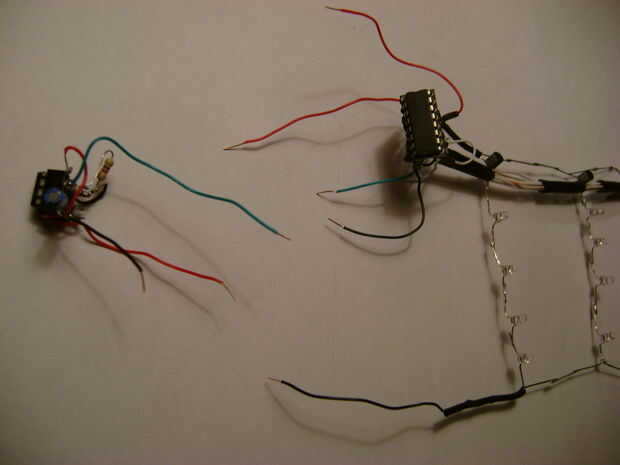

La soldadura de la salida del reloj (cable verde, el pin 3) a la entrada del chip contador (cable verde, pin 14).
(Ver foto)
Suelde los cables rojos juntos.
La soldadura de los cables negros juntos.

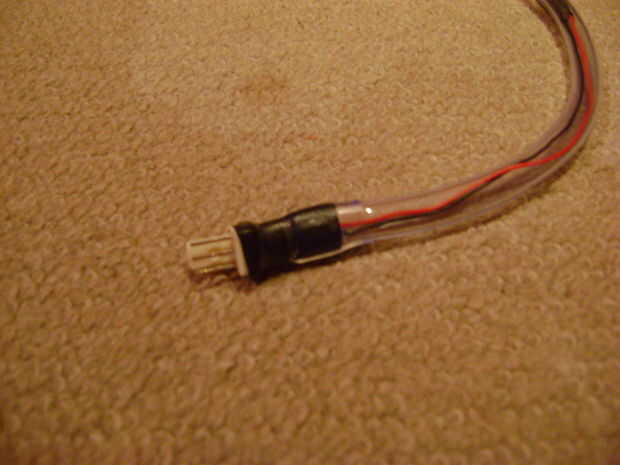

Deslice un tubo de plástico sobre ellos y terminar con el conector de 2 vías.
(Ver foto)Echale un vistazo y ver si funciona conectando la batería de 9v.
