Paso 2: Tamaño y diseño
Tamaño físico
Decidí que trabajaría alrededor de 300 secciones de mm (12 pulgadas). Yo realmente rama 1 metro longitud de extrusión y corte en 3.
LED de potencia / voltaje
Los LEDs van a 1W en aproximadamente 3, 4V y dibujan aproximadamente 300ma en tensión... pero pico especificaciones son 3.6V y 350ma
Así que para mantener el wireing muy simple, he decidido realizar 2 cadenas de 4 LEDs en serie por cada tira.
Esto da los LEDs de 3V cada uno y traza en torno a 140-150 mA en que la tensión. Esto le da mucho espacio para permitir las fluctuaciones de voltaje en la fuente (coche de voltaje se encuentra en torno a 14V si el motor está en marcha)
Ejecutando a un amante actual, el calor generado es mucho menor... y siguen siendo bastante un montón brillantes!
Diseño

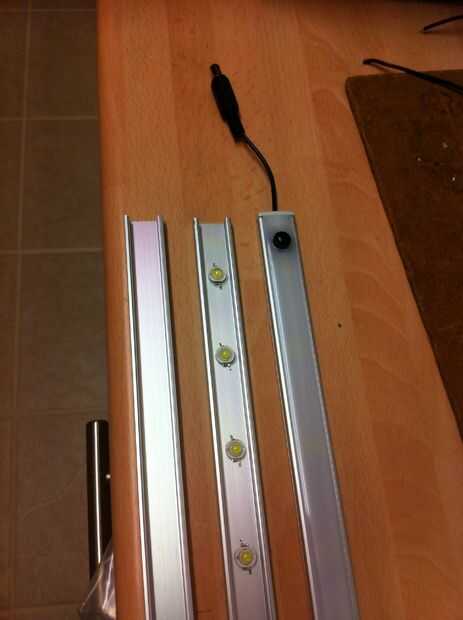

Cada tira tiene 8 LED ' s - en 2 lotes de 4. hay un + 12v suministro a cada conjunto de 4 y una permanente + 12v y 0V que va desde el conector de entrada para el conector de salida. Esto significa que cada tira se puede activar y desactivar seperatly.
Solía el cerment termal fijar los LEDs, que les hace muy fácil trabajar con.
Recortar las patas del LED para evitar que toque la carcasa de metal y entonces los soldados toghther con base de par trenzado Cat5 para los cables.
El interruptor es montado en un agujero de diámetro de 8mm en la tapa de plástico, y los extremos con la extrusión de aluminio que tenían agujeros que eran perfectos para el 2-3" legnths de alambre flexable que usé para los conectores.
