Paso 1: Teoría de operación

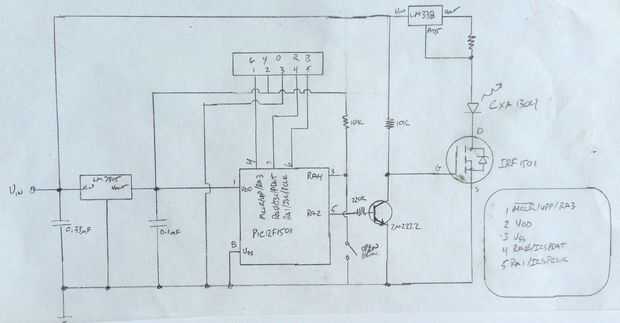

No es que esto es particularmente complejo, pero aquí es la teoría de operación... Opté por usar un controlador PIC sencillo y barato (PIC12F1501) para hacer el flasheo para mí... el L78L05 es un regulador de 5V pequeña que cae el poder de la nave (13, 6V) de 5 voltios para el controlador PIC.
La salida del controlador PIC (RA2, pin 5) conduce un pequeño NPN switching transistor (el 2N2222... que elegí solo porque tenía un cajón de ellos... hay muchos transistores NPN que funcionarían). La resistencia de 220K (R1) sirve para limitar la corriente de base. El resistor de 10K (R3) limita el colector actual.
Cuando el PIC la salida que RA2 es alto, el transistor está encendido, que tira la puerta de mosfet IRF510 (y así que el mosfet está apagado). Cuando la salida RA2 PIC es baja, el transistor está apagado, la puerta del mosfet es levantada por la resistencia R3 de 10K y el mosfet se enciende.
El LM338 es utilizado como un limitador de corriente y la resistencia entre su Vout y ajustar pernos sirve para establecer el límite de corriente. Más información sobre esa resistencia más adelante.
El controlador PIC RA4 (pin 3) se configura como entrada. Cuando el interruptor está abierto, el resistor de 10K (R2) tira la entrada alta, y cuando se cierra el interruptor de RA4 se tira bajo. La entrada RA4 dice el programador PIC o flash (interruptor abierto, RA4 alta), o para permanecer encendido constantemente (interruptor cerrado, bajo RA4).
El LM338 tiene una capacidad de corriente de pico mínimo de 5 amperios, con típico 8 amperios. El mosfet (IRF510A) tiene una capacidad de corriente de pico de 7 amperios mínimos (12 un típico)... Por tanto, reconocen dos cosas... funcionando estos dispositivos a 5 amperios en modo de "aterrizaje" (no efecto estroboscópico)... es ejecutarlos duro. Por esa razón, todo tiene un disipador de calor... Calor es el enemigo de toda la electrónica!
