Paso 4: Implementación de circuitos

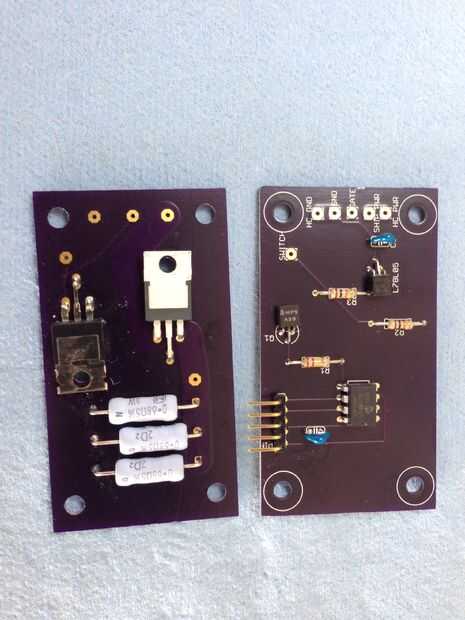

Como se ha mencionado existen dos pequeños PCB, la tarjeta controladora y la tarjeta caliente.
Construir la tarjeta controladora con técnicas estándar - hacer un buen trabajo de soldadura, y todos deben estar bien.

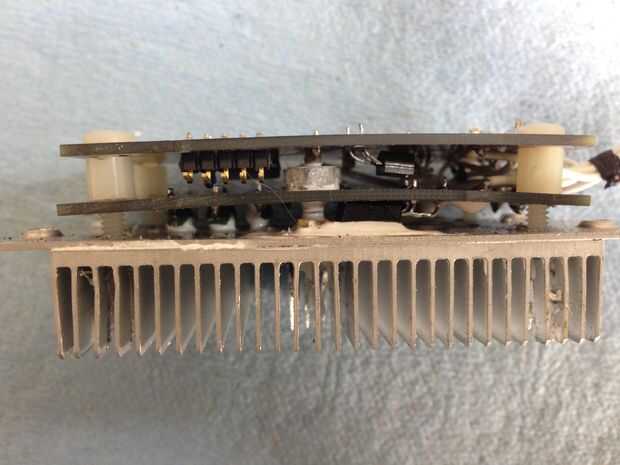

Construí la tarjeta caliente un poco diferente... como veis en la foto, montados los componentes (IRF510 LM338 y las tres resistencias)... en la parte posterior de la tarjeta,... ¡ HACIA ADELANTE! Lo hice para que la superficie de montaje del disipador de calor en el regulador y el mosfet puede montar directamente al disipador térmico. Vea las fotos.

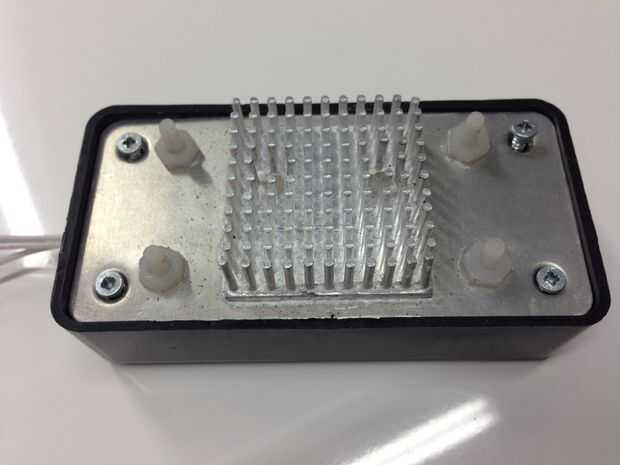

Montado en un disipador de calor de desecho que tenía sobre el exterior de un RadioShack 3 x 2 x 1 proyecto cerramiento aluminio placa con grasa térmica, tornillos de nylon. La Junta caliente entonces fue montada en el interior de la placa de cubierta de aluminio con aisladores fenólicos TO-220 (soluciones de Wakefield 7-173-220 P, o buscalo en google "aislante TO-220"). El aislador es necesario porque las espaldas del LM338 y el IRF510 son eléctricamente activas, y no queremos conectados uno al otro o a la caja de aluminio y disipador de calor! De nuevo, utilice más pasta térmica en ambos lados del aislante, sobre las espaldas del LM338 y IRF510, etc.. Incluso puse algunos en las resistencias, ya que en mi aplicación Contacta con la Asamblea de la placa y el disipador térmico.
Perforar un agujero en la parte exterior de la caja del proyecto para los cables de salida y clavada en un ángulo de aluminio ligero en los extremos de la caja del proyecto para proporcionar para montar en el avión. El controlador está completo!
