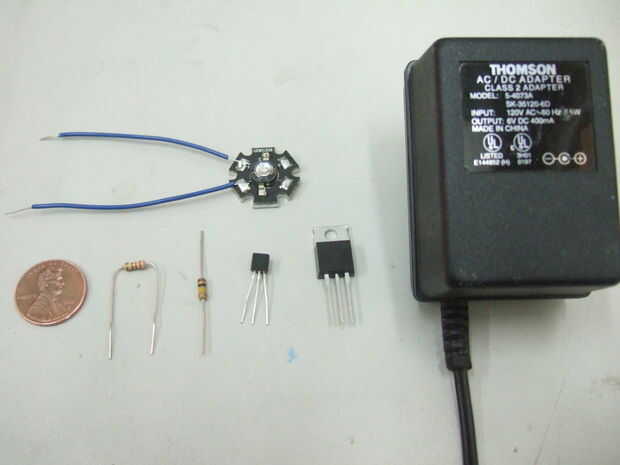

Paso 1: Lo que usted necesita
R1: resistencia de 100k ohm aproximadamente (tales como: serie Yageo CFR-25JB)
R3: resistencia corriente set - ver abajo
Q1: transistor de NPN pequeño (tales como: 2N5088BU de Fairchild)
Q2: FET de canal N grandes (tales como: Fairchild FQP50N06L)
LED: LED de la energía (tales como: estrella blanca de 1 watt Luxeon LXHL-MCMI)
Otras partes:
fuente de alimentación: utilicé un transformador viejo de la "fuente", o puede usar pilas. para encender un solo LED cualquier cosa entre 4 y 6 voltios con corriente suficiente va a estar bien. es por ello que este circuito es conveniente! puede utilizar una amplia variedad de fuentes de energía y siempre se enciende exactamente lo mismo.
disipadores de calor: aquí estoy construyendo una luz simple con sin disipador de calor en todos. nos limita a sobre LED corriente de 200mA. para la corriente más tienes que poner el LED y el Q2 en un disipador de calor (ver mis notas en instructables otros potencia-led que he hecho).
placas de prototipado: inicialmente, no usé un proto-board pero construí un segundo después en un proto-board, hay algunas fotos de que al final si quieres usar un proto-board.
