LED - luz más simple con el circuito de corriente constante de energía (6 / 11 paso)

Paso 4: Empezar a construir el circuito!

este circuito es tan sencillo, voy a construir sin una placa de circuito. apenas lo conecto los cables de las partes en el aire! pero puede usar una pequeña tabla de proto si quieres (ver fotos al final por ejemplo).

en primer lugar, identificar los pines en Q1 y Q2. poniendo las piezas delante de usted con las etiquetas de y los pernos de abajo, el pin 1 está a la izquierda y el pin 3 está a la derecha.

en comparación con el esquema:
Q2:
G = pin 1
D = pin 2
S = pin 3

Q1:
E = pin 1
B = pin 2
C = pin 3

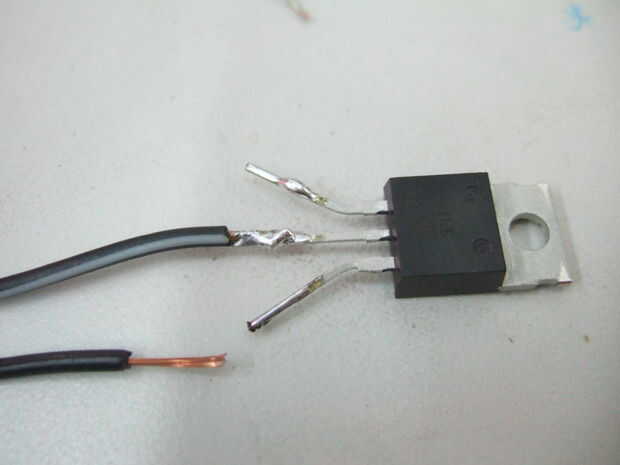

para: empezar conectando el cable desde el negativo del LED al pin 2 de Q2
