LED luz para arriba Sims plomada traje (esa torre verde por encima de su cabeza) (2 / 6 paso)

Paso 2: Construcción de la luz

El BuckPuck compré 1000mA, max mi LED fueron calificado de 350mA. Según la hoja de datos, para bajar la corriente de salida de la BuckPucks (IOut), tienes que lanzar un resistor entre el Ctrl y Ref.

El cálculo es: % IOut = R1/50.
Si puedes resolver para R1 al 100% de la salida, obtendrás 5000. Esto significa que una resistencia de 5000 ohm salida 100% actual (1000mA). Esto es fundamental por qué en la sección de materiales dice que elija el más cercano a la mA nominal de tus LEDs buckpuck. Si vas a reutilizar el buckpuck para un proyecto diferente por el camino, entonces por todos los medios, comprar la versión de 1000mA y mezcle sólo en algunas resistencias.

He hecho algunos calcs simples para valores de resistencia (en ohmios) basado en un buckpuck 1000mA:
100% = 5000
75% = 3750
50% = 2500
25% = 1250
10% = 500

Conectan 2 sostenedores de batería de 9v en serie y soldadura un cable negro para el cable rojo por el otro. Estas juntas de soldadura y envuelva con cinta aislante. Esto nos da 18V. El LED tiene una tensión de 3.42v cada. El voltaje total requerido en el circuito es 10.26v + el 2-3 v para el buckpuck operar. pilas de 9V son pequeño y compacto y cabe perfectamente dentro de una lata Altoids.

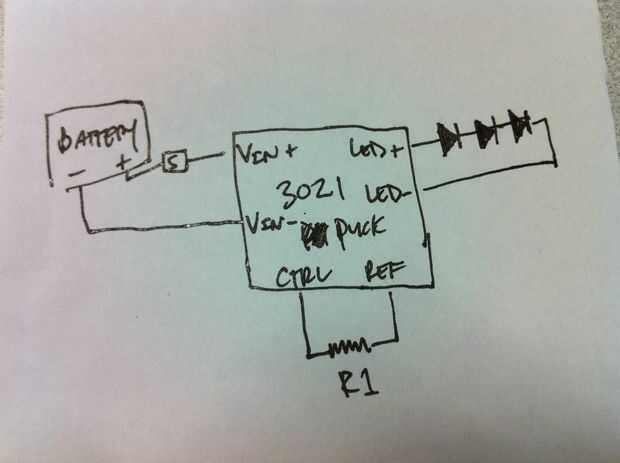

El cable rojo de la batería debe ir al Vin + en el buckpuck, y cable negro desde el soporte de la batería va al Vin-

Suelde la resistencia (opcional) entre las patillas REF y CTRL

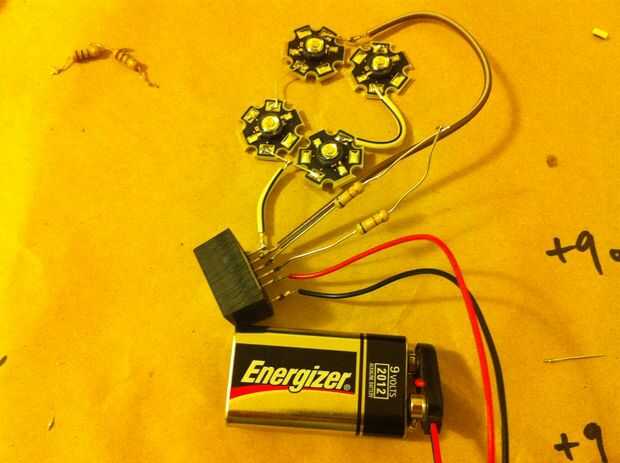

La soldadura de los 3 LED en serie... en definitiva:
Soldar un cable desde el pin LED + LED + de uno. Luego de la soldadura-pad en la misma llevó a la + en otra estrella. Repetir. Debe tener el LED final - pad conectado a la pines LED del buckpuck

¡ Enciende la luz!
