Cuando se trata de un circuito microcontrolador de depuración, no hay muchas opciones simples. Desde un circuito microcontrolador puede tener múltiples cosas sucediendo al mismo tiempo, medir voltajes con un multímetro no es una opción. Usando una solución automatizada en-circuito-depurador es costoso y elaborado y desperdiciador de tiempo configurar. Personas a menudo recurren a bancos de LEDs al conectarse el circuito, pero esto también lleva su tiempo y si conectado incorrectamente, podría engañarle acerca de los problemas que intenta resolver.

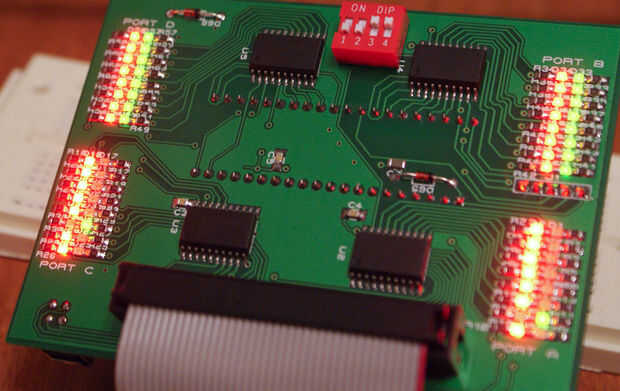

Introduzca el módulo microcontrolador Debug (MDM). Es un dispositivo que simplemente trasplantes el microcontrolador (MCU) a una unidad separada de la placa. Es conectado por un cable plano de 40 pines a un pequeño PCB que toma el lugar de la MCU en el protoboard, transponiendo cada pin directamente. Modificaciones de circuito no se requieren para el funcionamiento de la MDM. En el módulo son 74LS541 8 bits línea conductor ICs que conduce LEDs indicadores para cada uno de los 8 bits en cada uno de los puertos de datos en el MCU. Este chip proporciona corriente para los LEDs sin afectar a la clavija de la MCU sí mismo. El perno y el circuito de protoboard no tienen idea que el chip está allí.
Mi microcontroladores de elección son PIC18 pin de familia 28 y 40 fotos que he diseñado esta unidad a ser pin-compatible con compatible. Su unidad puede ser diseñada para chips Arduino Atmel o cualquier MCU que desea utilizar.
Este Instructable es principalmente diseñado inspirar ideas y algunas piezas del circuito para ayudar a desarrollar un MDM para tu propia familia favorita de MCU.

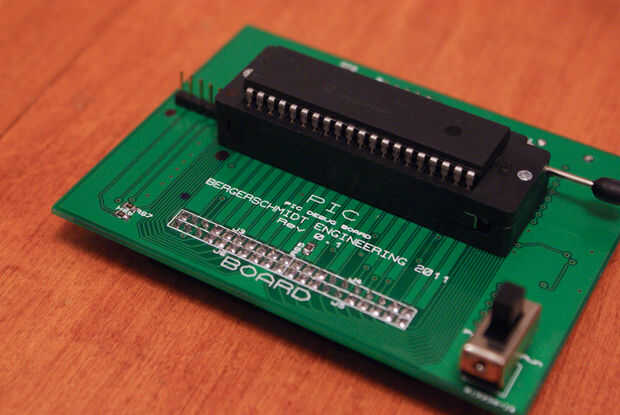

También por favor tenga en cuenta el esquema y el diseño están en relación con revisión 0.3, es mucho más avanzada y ha añadido numerosas correcciones y características que, en comparación con el Rev 0.1, que es fotografiado.
