LED / Mini bombilla Tester

algo me encanta hacer es desarmar aparatos electrónicos viejos, rotos y rescatar piezas de ellos. De muchos de estos dispositivos conseguir LEDs, y estas pruebas pueden ser muy molesto si no tengo ningún pilas de botón de 3V ahí. También de vez en cuando utilizo bombillas miniatura para algunos proyectos o experimentos, y toman mucho esfuerzo para probar, porque necesita un soporte. Así que decidí hacer un LED y un probador de foco mini.

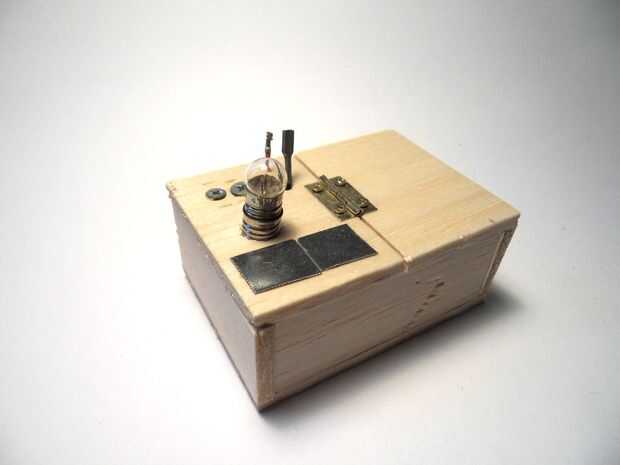

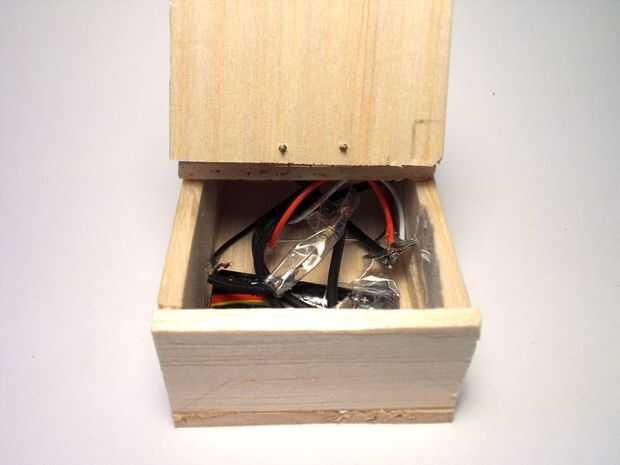

Había planeado hacer esto mucho antes que ahora, pero como usted puede ver en las fotos anteriores, el primer intento no funcionó hacia fuera muy bien. La madera (balsa) para él era mucho demasiado suave, precisión era difícil, he utilizado los cables viejos y entonces mis conocimientos de soldaduras fueron terribles, hubo sin duda algunas conexiones flojas, o estaba siendo cortocircuitado (fue muerto dentro de dos horas), y no tengo un soporte de batería, así que traté de conectar dos baterías AAA con cinta y papel de aluminio (no hacer ejercicio muy bien).

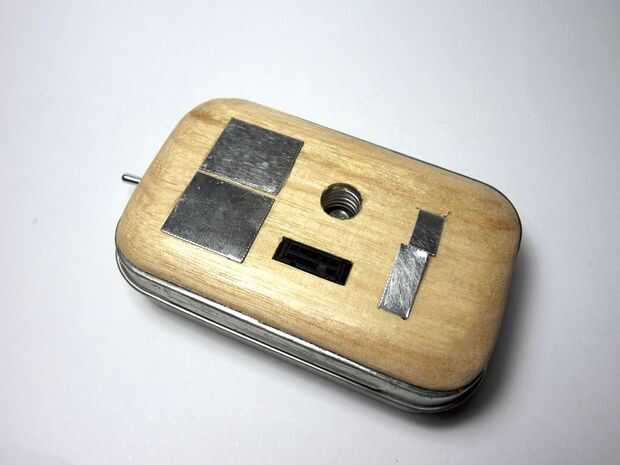

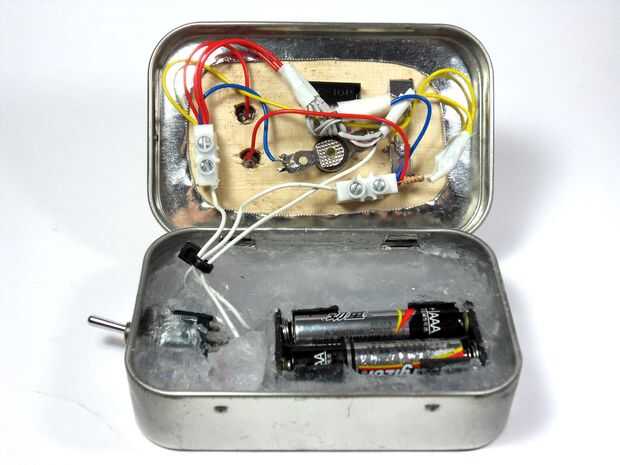

Sin embargo, en esta versión ha corregido todos los problemas y mejorar el diseño general. Mi nuevo diseño fue inspirado por Instructables autor Brennn10 y probadores de LED de diyworkbench.

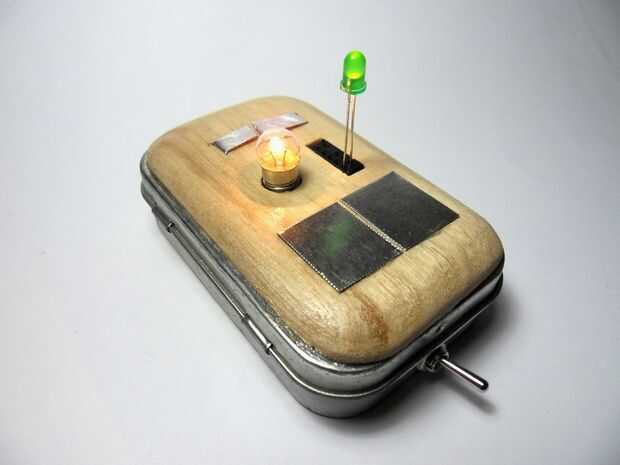

En lugar de hacer solamente un conjunto de pruebas terminales de un LED a la vez, hice varios terminales, diferentes tipos y clases de LEDs pueden ser probadas fácilmente. Algunos pueden tener patas muy cortas, por ejemplo. Para las placas grandes sería útiles. O quizá quieras comparar unos diodos LED, para ver que uno tiene colores más brillantes, por ejemplo. Entonces podría enchúfelos en los conectores hembra al lado del otro. También he añadido los terminales con una corriente más baja, como algunos LEDs se queman con sólo 100 ohmios. Una resistencia de Ohm 3.3 k hizo el trabajo bien.
