Paso 4: Construir el circuito de led.

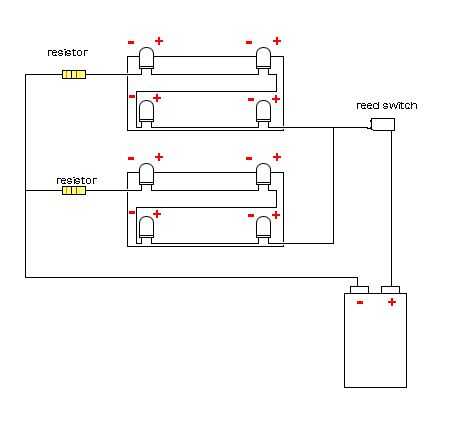

Básicamente el circuito es 2 sets de 4 leds conectados en paralelo.
Hsandford tiene una guía escrita sobre otra forma de hacer esto, es un poco más complicado, pero producirá mejores resultados y menos problemas general entonces este método, usted puede leer a su guía aquí. http://howardsandford.com/blog/flashing-LEDs-audio-meter-AVR-ATtiny-Guitar-pickup-Wiring-Sound-following-Circuit/

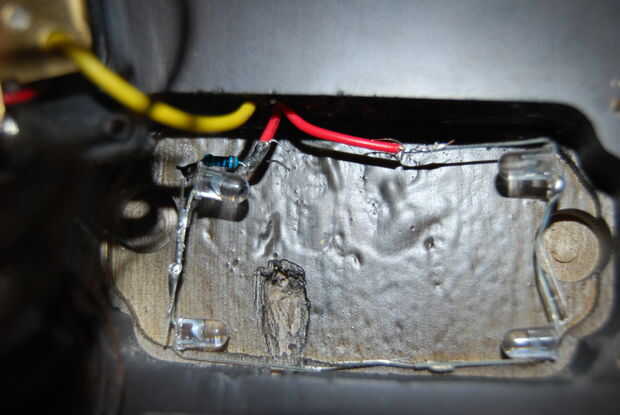

Utilizando el difusor como guía, construir la parte del circuito que contiene sólo los leds. si conectas los 2 circuitos de leds juntos, no habrá ninguna manera ponerlos en tu guitarra. Asegúrese de que los 4 leds caben en tu guitarra con una pequeña sala para moverse.
No olvide conectar los leds + a - o uno o el conjunto incorrectamente soldadas no funcionará. Es un dolor enorme para volver atrás y arreglar.

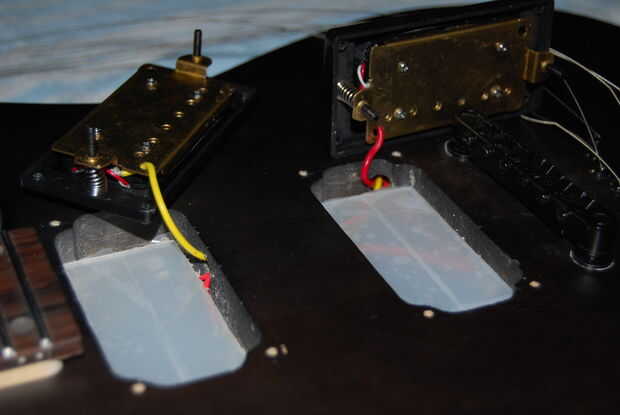

Conecte los cables a uno de los conjuntos de led en el + y - del LED externo. (hacer estos cables bastante largos, deben ser capaces de alcanzar desde la parte superior de la pastilla superior a la parte inferior de la pastilla del fondo, así que el alambre sobre la distancia entre los dos. Véase el cuadro). En el siguiente paso se conectará estos 2 cables para el 2 º set y luego a la batería para completar el circuito.
** Prueba antes de ir hacia el siguiente paso.
