LED mod pickup guitarra eléctrica *** actualizado con esquema para parpadear leds y video! ¿ (8 / 8 paso)

Paso 8: Extras opcionales.

Si quieres hacerlo por lo que el LED se enciende cuando usted conecte su cable de instrumento, todo lo que tienes que hacer es conseguir una clavija estéreo de entrada, usted puede conseguir éstos en muchos lugares por debajo de $5. Con el gato le pones en cable de la batería en el canal izquierdo (la parte que está en el centro, su como el que toca el canal derecho pero toca el suelo). siguiente Conecte el otro extremo de su cable a la tierra en el conector (normalmente el uno con el espacio más grande). Así que cuando enchufe su guitarra, el lugar de suelo terminado el circuito, no hay diferencias en calidad de sonido usando este método. ** Deberá utilizar un cable mono con conector, un cable estéreo con cancelación del jack estéreo.

Hsandford tiene una guía escrita sobre otra forma de hacer esto, es un poco más complicado, pero producirá mejores resultados y menos problemas general entonces este método, usted puede leer a su guía aquí. http://howardsandford.com/blog/flashing-LEDs-audio-meter-AVR-ATtiny-Guitar-pickup-Wiring-Sound-following-Circuit/

También podría hacerlo para que las luces parpadeen cuando usted strum, con éxito he construido este circuito y se
funciona increíblemente!

http://www.youtube.com/watch?v=JtR5kkf7ipw <---enlace a él en acción, saltar hasta el final para mí jugar, (I KNOW me chupo en guitarra).

• otra cosa a destacar es que por alguna razón, con el circuito intermitente parece a drenar la batería incluso cuando el no juega, así que para evitar esto puse un interruptor magnético en la línea positiva de mi batería así que cuando me ponga un imán en la parte exterior del panel eléctrico cubrirlo mata la batería completamente.

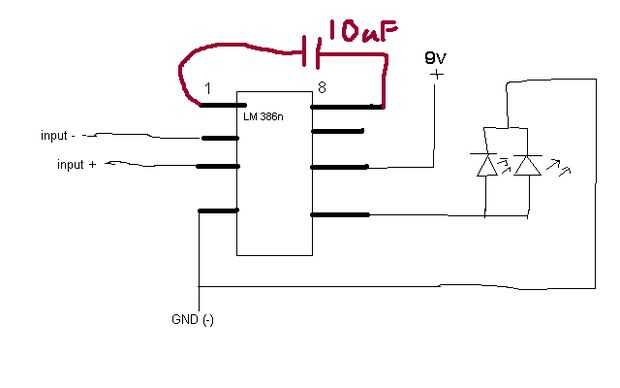

Este es el esquema que funciona 100%!!!!!! la parte que está en rojo es opcional, hará que las luces se enciende más o menos, el condensador aumenta la amplificación de un 20% a 200% y si quieres que sea el 50% se añadirá en un 1.2 resistencia k el condensador, puede usar cualquier resistencia que se quiera, pero cuanto mayor sea el valor de la menor amplificación se obtiene , que significa el LED será regulador!
