LED Mod un Gameboy Advance (8 / 13 paso)

Paso 6: Lugar LEDs en posición

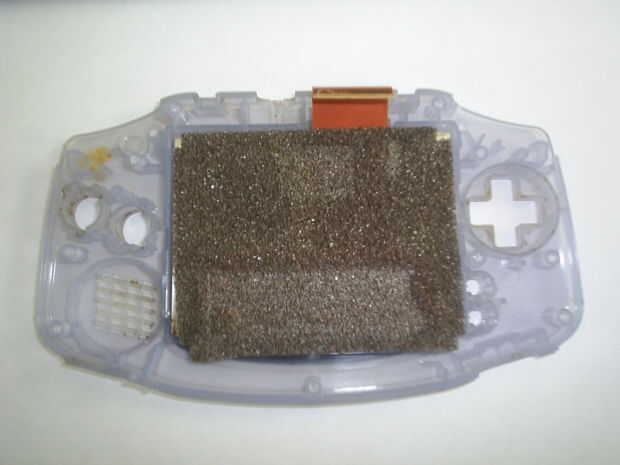

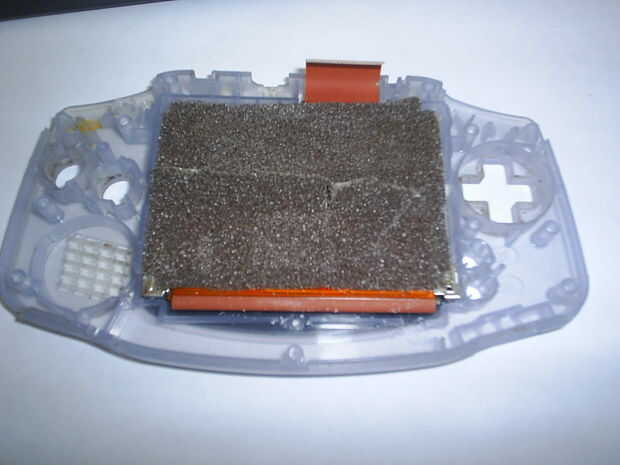

Coloque sus LEDs alrededor de la pantalla. Quizá deba quitar algún plástico con herramienta rotativa para conseguirlos para ajustarse dependiendo del tamaño del LED que usted seleccionó. Coloqué tres de mis LEDs alrededor de la parte inferior de la pantalla. Una vez que ha encontrado donde quieras tu LED, soldarlos en paralelo, según el esquema de paralelo en el sitio. http://www.theledlight.com/ledcircuits.html

Después de soldar los LEDs juntos, tienes que soldar un cable negro (color opcional) al extremo negativo (-) del LED más cercano en el compartimiento de batería y un cable rojo (color opcional) para el extremo positivo (+) del LED más cercano en el compartimento de la batería. Después de conectar los cables, puede atornillar la placa, seguido de conectar el cable de cinta desde la pantalla a PCB entonces. Para ello, inserte el cable de cinta en su titular, siguió empujando en las clavijas de gris/marrón a cada lado del soporte.

Después de colocar los LEDs en sus ubicaciones deseadas, caliente puede pegarlos en el lugar para la fuerza agregada.
