Paso 3: Componentes eléctricos
El esquema de arriba muestra cómo los componentes eléctricos están conectados juntos terminar con las conexiones del perno a la Arduino. Hay algunas diferencias de menor importancia de las piezas disponibles para crear el esquema y los utilizados en el proyecto que será discutido aquí.

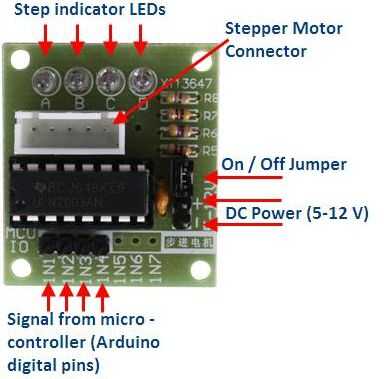

El chip del módulo de control del motor utilizado en el proyecto es idéntico al que aparece en la placa, sin embargo el chip en el proyecto se montó a un tablero de control del motor que fue proporcionado en el kit del curso. La imagen de la mitad inferior muestra una imagen de la tabla con las conexiones del motor a la Junta, el poder y el Arduino y pinout.

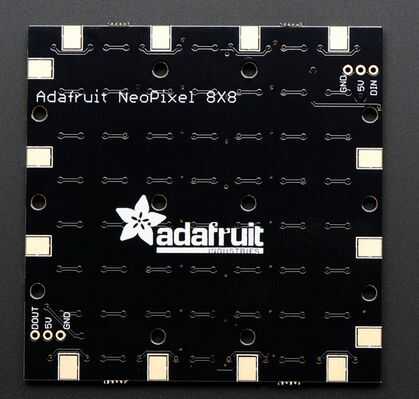

Para la matriz de LED, la imagen en la parte inferior izquierda de la izquierda muestra la parte posterior de la Junta de la matriz con las clavijas de salida de tres. Estas conexiones es necesario soldar sobre el uso de protoboard jumper cables o cables de su elección. Entonces se puede conectar a la alimentación y tierra en el protoboard y pin 6 en el Arduino.

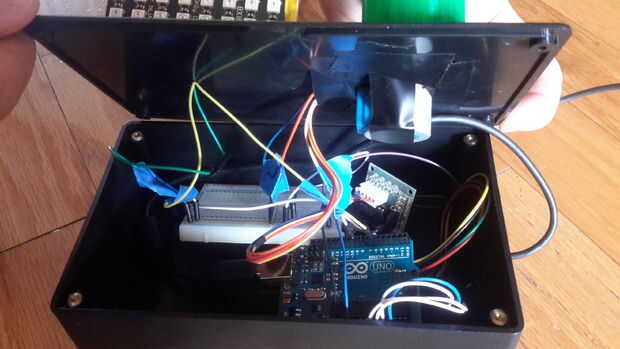

La parte inferior derecha de la figura muestra la configuración actual utilizada en el proyecto y cómo las conexiones aparecen una vez colocado en la caja y por cable juntos en el Arduino y protoboard.
