LED parpadean STM32F103 (usando Keil y STMCubeMX) (2 / 5 paso)

Paso 2: Paso 1.2: creación de LED en STM32CubeMX:

Hay un LED montado en tu tabla STM32. Usaremos. Este LED está conectado al pin de D13 (tal como se indica en tablero STM32) de la tabla. Este Pin D13 corresponde a "Pe5" pines en el microcontrolador. Así, se configurará este pin "Pe5".

Por lo tanto, haga clic en "Pe5" pines en el microcontrolador se muestra en la ventana de STM32CubeMX: {ver imagen [7]}

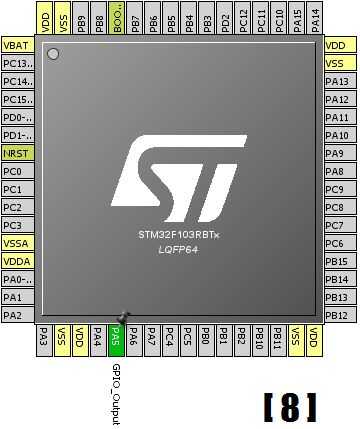

Y seleccione "GPIO_Output". Y se convertirá en esta: {ver imagen [8]}

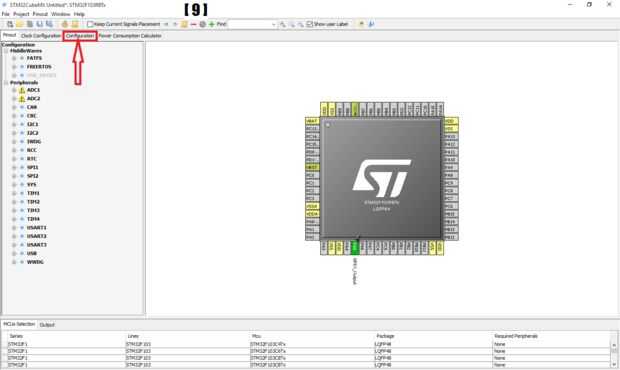

Ahora, haga clic en "Configuración". {Ver imagen [9]}

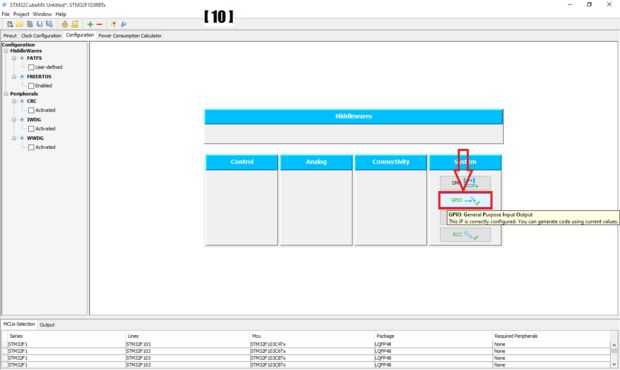

Ahora bajo el "sistema", haga clic en "GPIO": {ver imagen [10]}

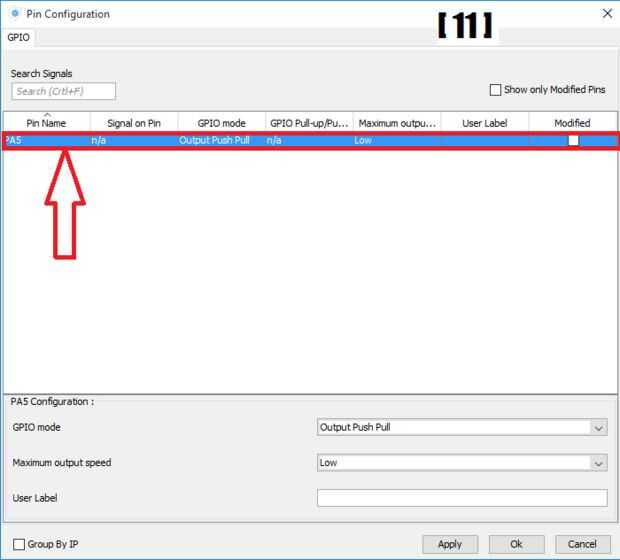

Aparecerá una ventana como esta. Seleccionar fila que contiene "Pe5" {ver imagen [11]}

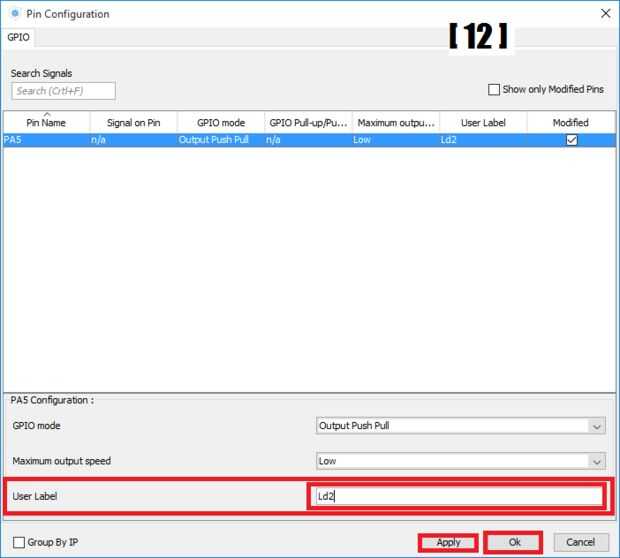

En el cuadro de texto etiqueta de usuario, escriba "Ld2" (capital de 'L','d ' pequeños, sin espacios) {ver imagen [12]}

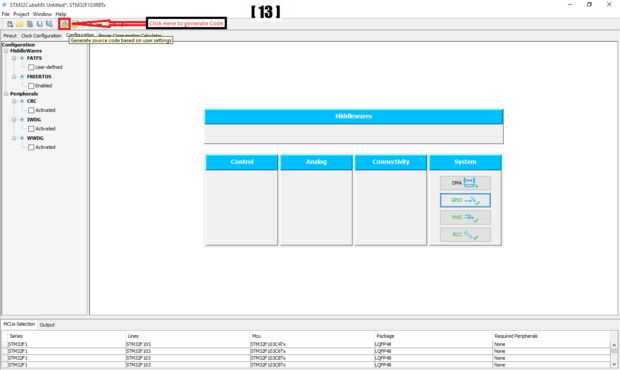

Haga clic en "Aplicar" y haga clic en "Aceptar". Ahora, haga clic en el botón "Generar código" como se muestra a continuación: {ver imagen [13]}

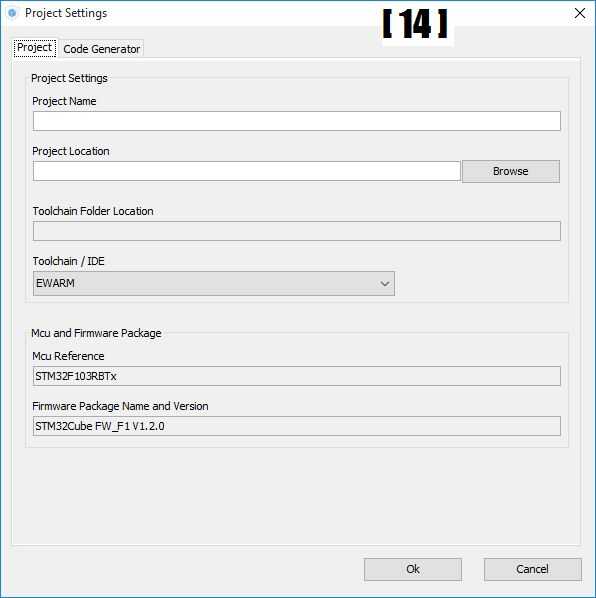

Aparecerá una ventana como esta: {ver imagen [14]}

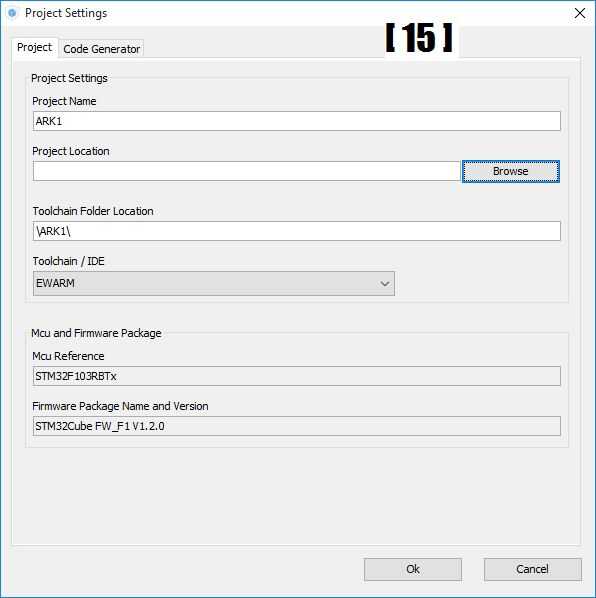

Introduzca el nombre del proyecto: {Ver imagen [15]}

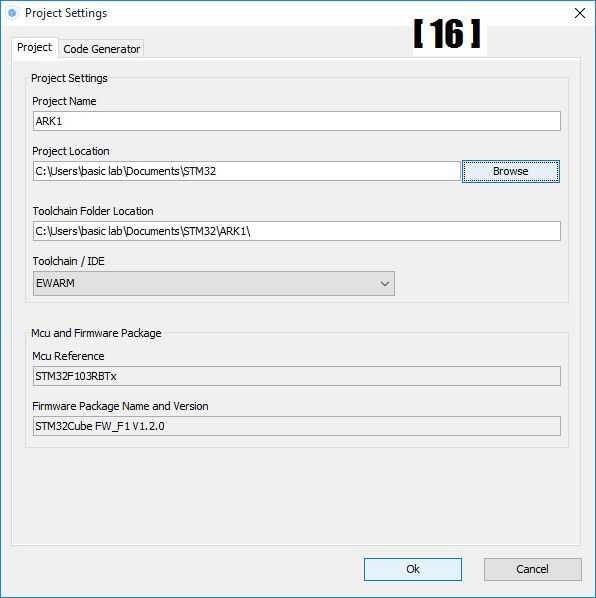

A continuación, haga clic en el botón "Examinar" para localizar donde guardar proyecto: {ver imagen [16]}

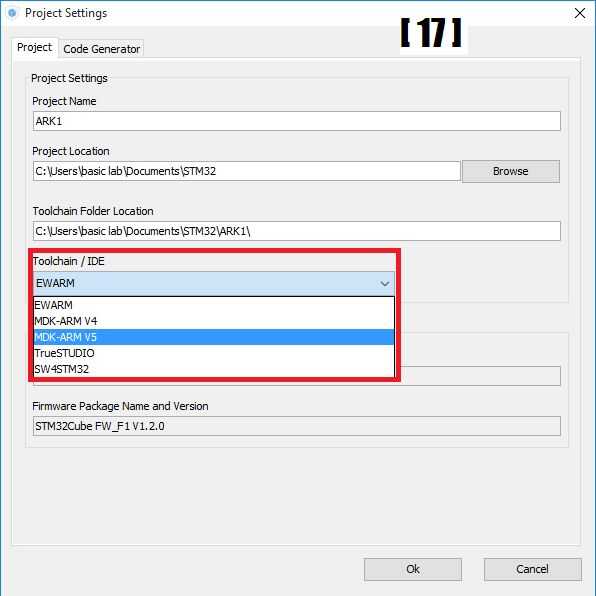

Y lo más importante, haga clic en "herramientas / IDE" y seleccione "MDK-ARM v5" como se muestra a continuación: {ver imagen [17]}

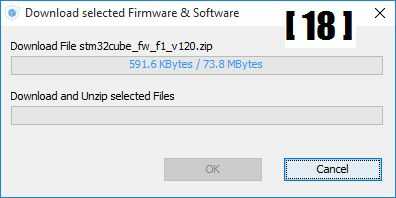

Haga clic en el botón "OK". Si aparece una advertencia, "Haga clic en descargar". Y descarga se iniciará como se muestra a continuación: {Img ver [18]}

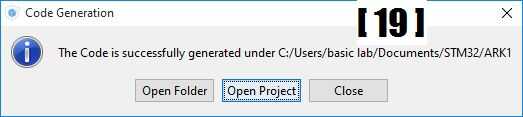

Después de completar la descarga comienza a generar el código. Y entonces se preguntará: {ver imagen [19]}

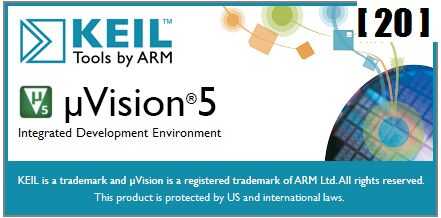

Haga clic en "Open Project". Después de eso él abrirá keil: {ver imagen [20]}

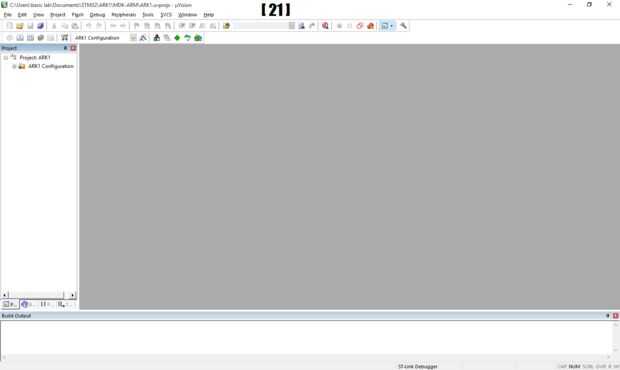

Y aparecerá una ventana como esta: {ver imagen [21]}
