Paso 2: El circuito

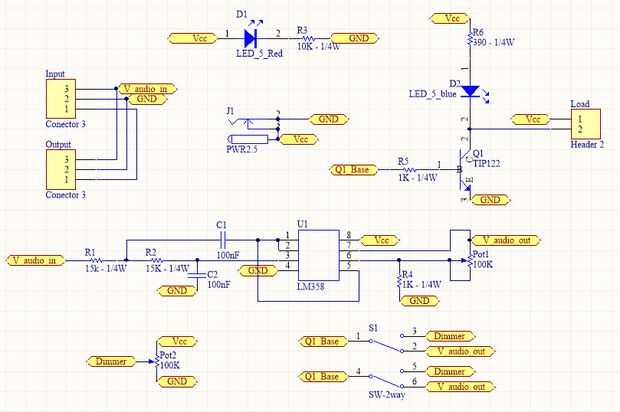

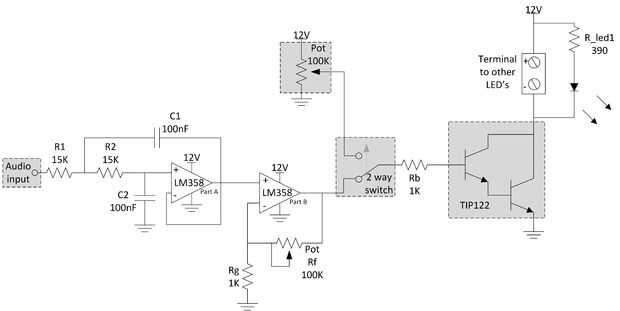

Fusión de los tres circuitos que tuvimos en el último paso y con un control adicional de brillo led (se llama dimmer, y está separado de lo intermitente) tenemos el siguiente proyecto!

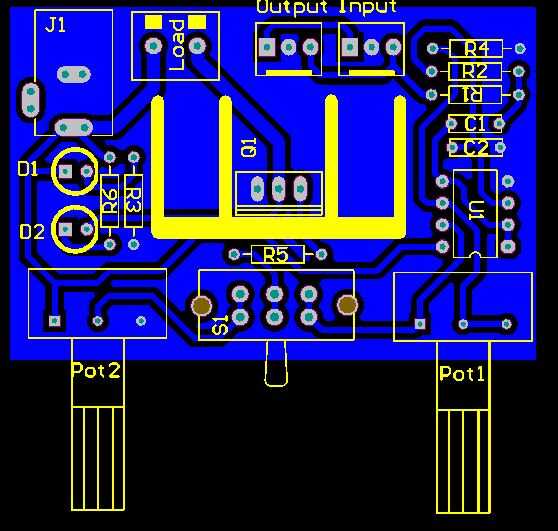

Adjunto el diseño de la Junta.
Tenga en cuenta que el S1 se refiere al interruptor entre el centro y los otros de dos de cada lado.
- Cuando el interruptor está a la izquierda, bote 2 controlará el voltaje aplicado a la resistencia conectada a la base del transistor, lo que le permite controlar el brillo de los leds de 0% a 100%.
- Cuando el interruptor si a la derecha, pote 1 dejará usted controlar la ganancia de la señal de audio aplicada a la resistencia conectada a la base del transistor.
