LED Pong (3 / 20 paso)

Paso 3: Base y la tira del LED

a menos que usted planea reconstruir su pong juego cada vez que quieras usarlo, lo primero que se necesita es una plataforma para montar todo. Que cavó alrededor en mi garaje y encontré una tabla de madera varios pies de largo y unos 2.5" de ancho. Plexiglás (o mejor aún Lexan) trabajaría igualmente bien. Que originalmente corte la Junta hasta aproximadamente 48" largo, pero más tarde tuvo que reducir a 45" porque tenía que cortar un segmento de mi tira de LED; pero más sobre esto más adelante. Si utiliza madera para su plataforma y tienes acceso a un router, te recomiendo enrutamiento un canal abajo del centro, en la parte inferior del tablero. De esa manera puede ocultar el cableado por debajo, en vez de en el lado de la Junta (que es lo que hice por desgracia).

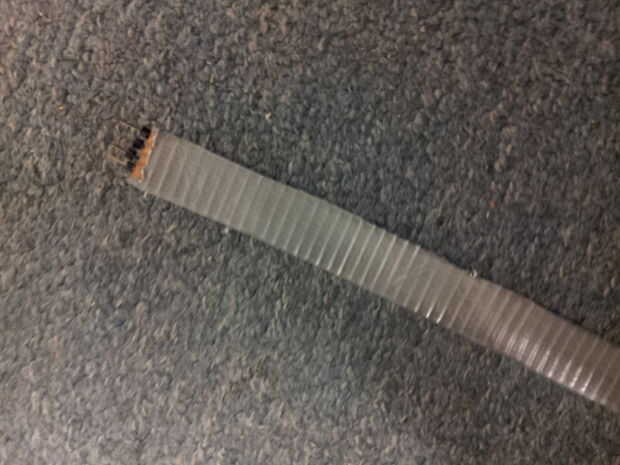

Una vez que su plataforma es cortada a la medida, usted necesitará fijar la cuerda del LED de alguna manera. Mi cadena de LED vino encajonado en un escudo de goma que no se quedaría pegado a la madera. Podría haber quitado la goma, pero decidió colocar una tira de cinta adhesiva en la parte inferior de la misma en su lugar (primera imagen). Entonces encontró el centro de la franja y la Junta y había pegada con pegamento caliente.

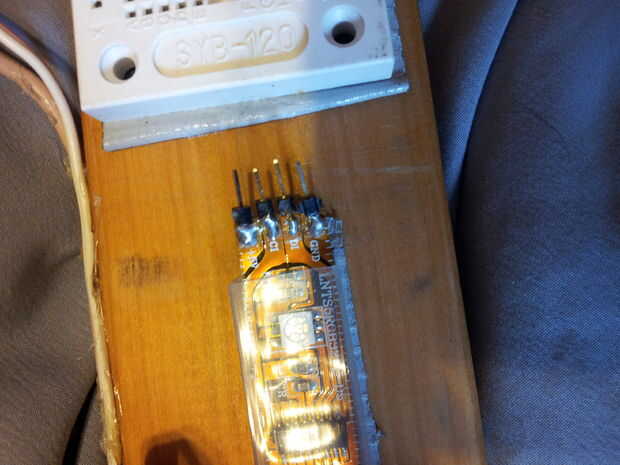

Mi tira de LED no vino con los cables conectados a ella así que soldado en algunas cabeceras de pin que podía conectar los cables demasiado. Tome nota: un extremo de la tira de LED de LDP8806 es la entrada y el otro extremo la salida. No funcionará si se conecta tu Arduino a extremo de la salida así que cuando usted alambre para arriba y no funciona, pruebe el otro extremo.

Si desea probar la tira del LED, ejecutar el ejemplo llamado "strandtest".
