LED Pong (5 / 20 paso)

Paso 5: LCD

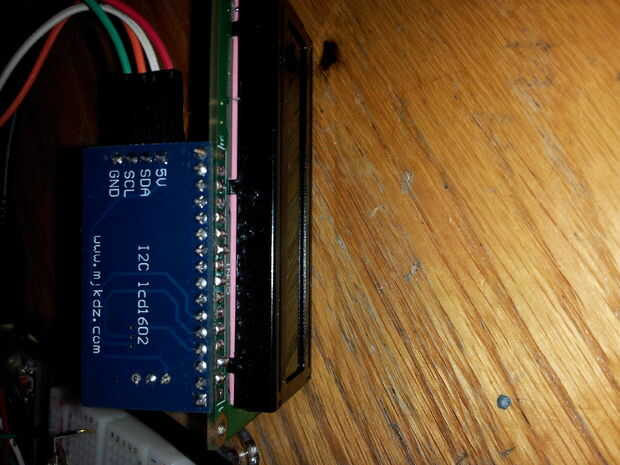

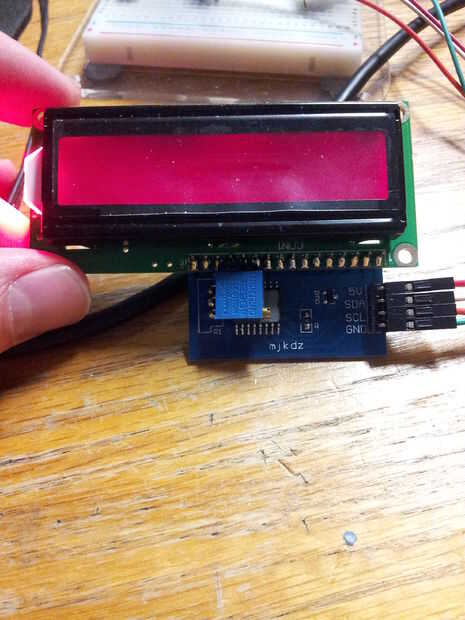

El LCD a la placa de interfaz de Arduino de la soldadura debe ser bastante sencillo, pero terminó me cuesta un montón de tiempo y frustración. Como se puede ver en la primera foto, soldar la placa de interfaz en hacia atrás! No hagas eso! Es engañoso porque los trabajos de luz de fondo cuando la placa se suelda al revés, que inicialmente podrían hacerle pensar que está trabajando correctamente. No es así. Tuve que pasar varias horas para desoldar el LCD y luego reconectarlo (segundo y tercer cuadro). Moraleja de la historia: triple Verifique la orientación antes de que la soldadura. Además, la resistencia variable ajusta el contraste de la pantalla. Si todo está conectado correctamente pero no aparece en la pantalla LCD, le dan unas vueltas en cualquier dirección.

Si desea probar la pantalla LCD, conexión SDA y SCL a A5 A4, luego ejecutar el ejemplo llamado "HelloWorld".
