Paso 6: Arduino Shield
El cableado es el siguiente:
-Cambio marcador registra:-los datos al pin 5-Enganche para perno 6
-Reloj en pin 7 - registro de cambio de jugador 1:-datos en pin 8
-Reloj al pin 9
-Enganche a perno 10 - registro de cambio de jugador 2:-datos al pin 11
-Reloj al pin 12
-Enganche a perno 13 - botón de 1 jugador: - Pin 1 - jugador 2 botones: potenciómetro de ajuste de velocidad - Pin 2 -: tira de LED - Pin A2 -:-datos en pin 3
-Reloj a pin 4 - LCD - SDA a pin A4
-SCL a pin A5

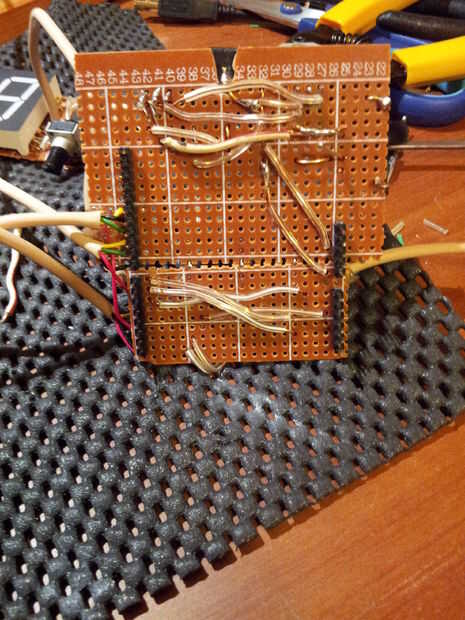

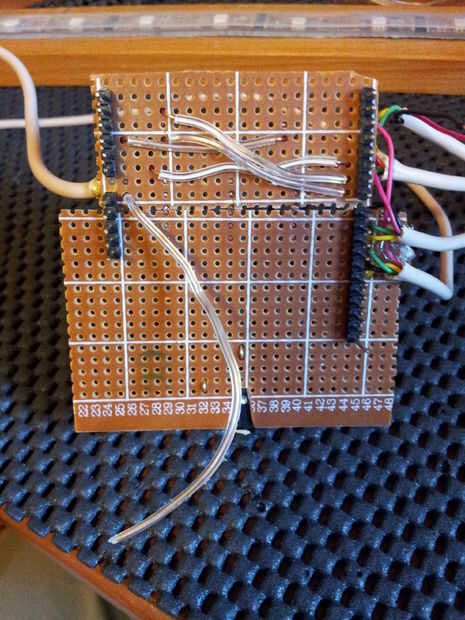

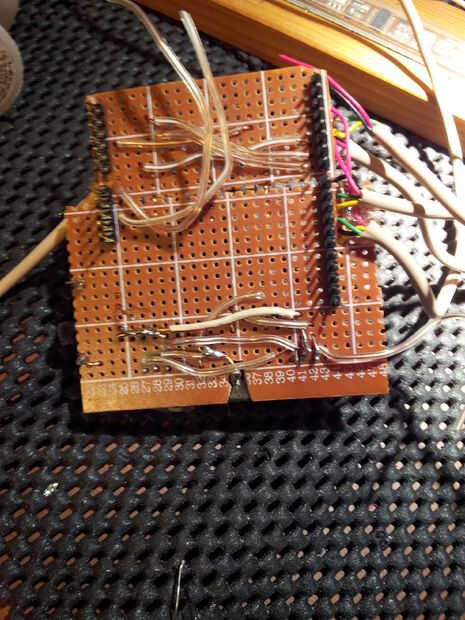

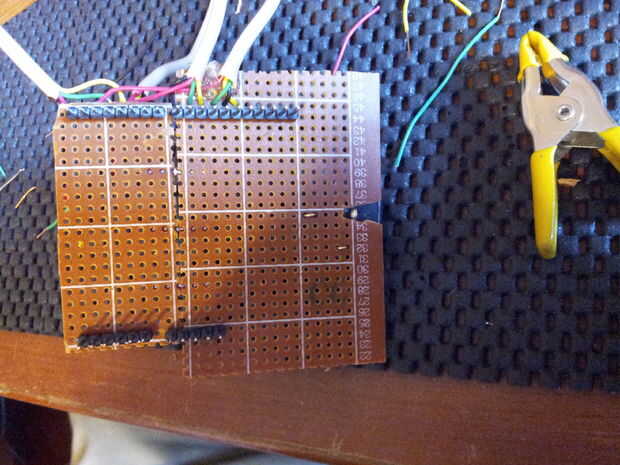

En mi Arduino Uno, la distancia entre patillas 7 y 8 era todo para mi perfboard así que tuve que usar dos piezas de perfboard luego soldados ellos juntos una vez el espacio era correcta (primera foto). Luego que soldados en los encabezados de 1 x 4. Si usted puede, comprar las cabeceras de pasador largo porque es bueno tener mayor espacio por debajo (yo usé las cabeceras pin cortas) (segunda foto). Asegúrese de que usted al menos soldadura en suficiente encabezados para cubrir digitales pins pines analógicos 1-13, 2, 4 y 5, vin y al menos una tierra.

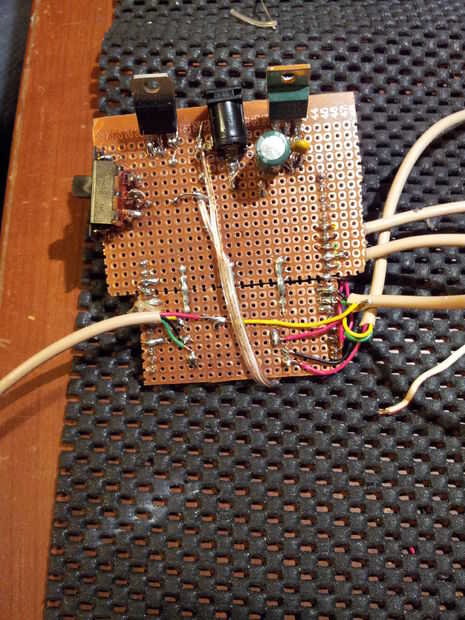

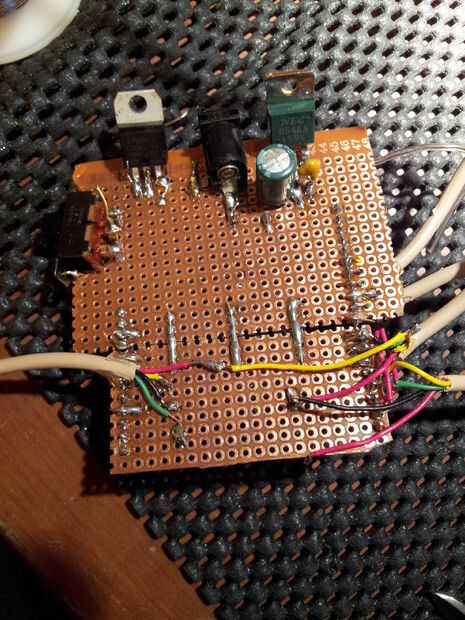

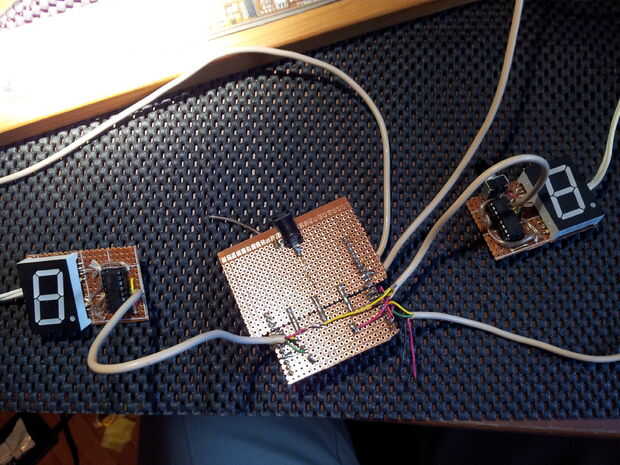

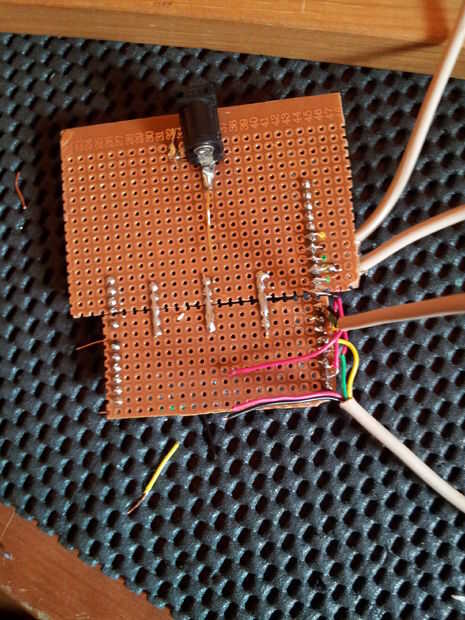

A continuación, suelda en la clavija de corriente hembra y luego soldadas en los marcadores, tira de LED y los cables que se adjunte a cada registro de cambio pulsador y LED.
Inicialmente, no estaba seguro Cuánto energía LED Pong utilizaría así que hice un convertidor de voltaje de 5v puede manejar unos pocos amperios. Después de probar, encontré que el circuito se dibuja sobre 150mA cuando se está jugando y luego salta a 500mA cuando alguien gana. El convertidor de tensión L7805 puede manejar hasta un amplificador de corriente por lo que probablemente podría salirse con usarlo como

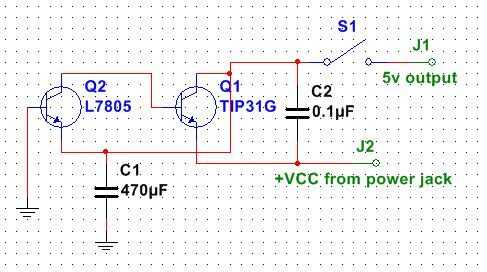

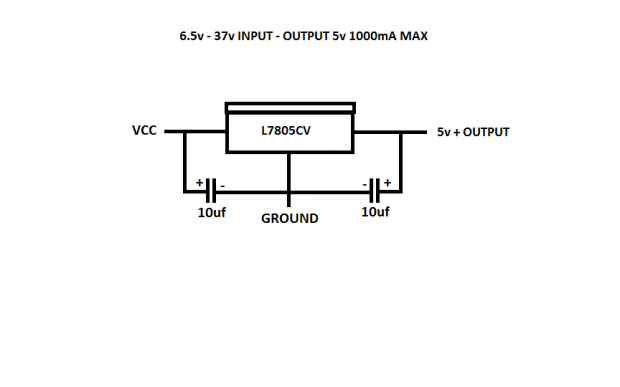

. Sólo asegúrese de que poner un disipador de calor en él! Si usted quiere hacer lo que hice, seguir el esquema (quinta foto). Fichas técnicas: TIP31C, L7805

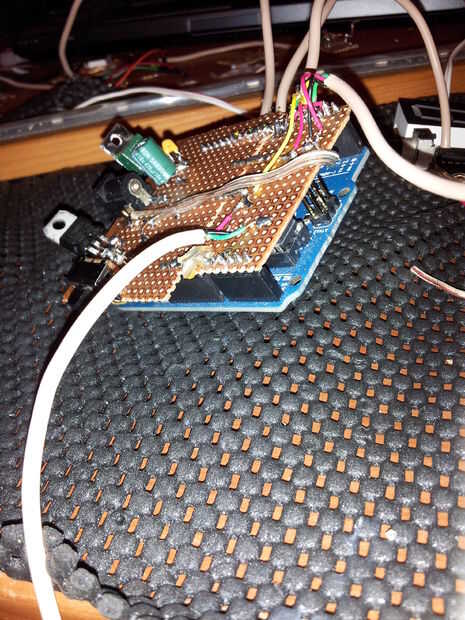

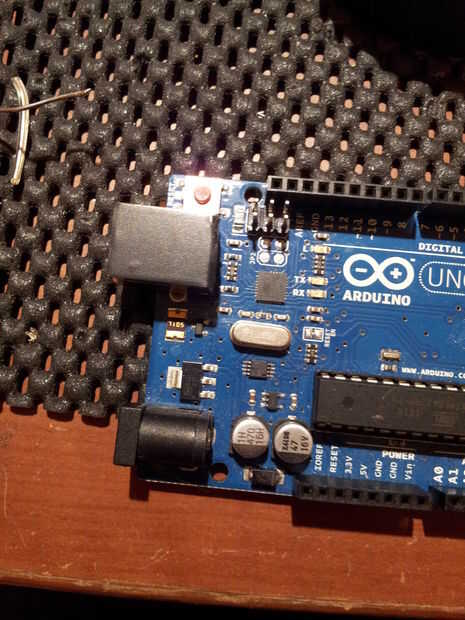

También, debo haber poner el transistor más a la derecha porque está justo encima de la toma de Arduino USB (sexta imagen).
Al terminar el circuito regulador de voltaje, he enchufado en una fuente de alimentación de 9v y había probado con un voltímetro y proporciona un fresco 5,14 voltios.
Finalmente, había soldado los cables de alimentación a sus lugares respectivos. Se necesita conectar el cabecero de gnd a tierra y el vin a la salida de 5v del transistor. Esto suministrará tu Arduino con energía cuando se enciende el LED Pong. No hacer nada con el pin de alimentación de 5v en la placa Arduino.
Para probar su circuito hasta el momento, copie y pegue este código en Arduino.
Si todo funciona cuando se enciende, Dése una palmadita en la espalda e ir a buscar una cerveza (si usted es bastante viejo). Todas las cosas difíciles es detrás de ti.
