LED portátil versátil (1 / 6 paso)

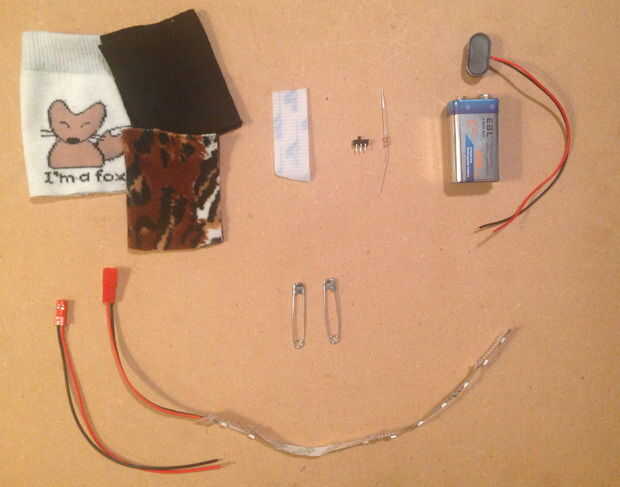

Paso 1: materiales

--LED bandas

Aquí hay un enlace para comprar las tiras de LED específicas utilizadas en este proyecto: 12 LEDs blancos de superficie con una tensión de 7.4-15 V y corriente delantera de 50 mA.

Si utiliza diodos LED, tenga en cuenta la tensión de paso y avance actual y utilizar esta calculadora para determinar la resistencia necesaria.

--Macho y hembra JST conectores

Las tiras de LED de Tarot llegaron montadas con conectores JST macho, por lo que eran los más fácil y más práctico. Funcionan bastante bien para este proyecto, y te recomiendo usarlas si eres nuevo en electrónica.

--Resistencia de Ohm 33

-Interruptor

Muchas opciones para los switches! Para este proyecto, sugiero un interruptor manteniendo SPST (single pole-solo tiro) (también conocido como alternar o interruptor on/off). Tuve una diapositiva DPDT cambie a la mano, eso es lo que usé para este tutorial.

-Batería de 9V (de preferencia recargable)

Cualquier batería con una salida de tensión de-7,4 15 V funciona. Baterías LiPo son las mejores y duran más tiempo, pero son más caros.

-Velcro (solo lado pegajoso)

--Opcional: caja de batería personalizado

Versión 1: Dos alfileres y una 3 "x 2" pieza de tela.

Versión 2: Imán fuerte de la tierra rara (o dos).

Esto es más costoso pero más simple alternativa a la caja de la batería de tela.
