LED portátil versátil (3 / 6 paso)

Paso 3: Construir! PT. 1.

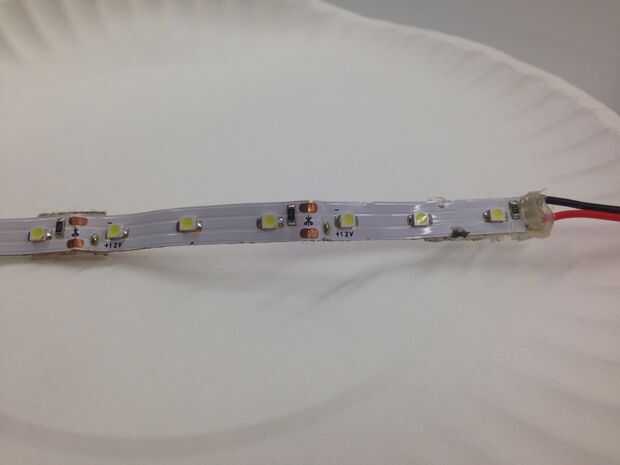

Preparación: Si LEDs falta cables, soldar los cables de conector JST macho para las pastillas de LED superiores. Capa en un poco de epoxi o pegamento caliente.

Recomendado para probar el circuito en un protoboard antes de soldar.

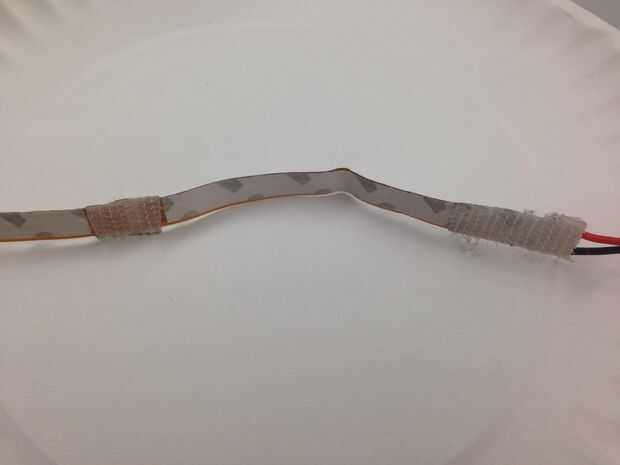

1. Coloque pedazos de velcro del lado pegajoso para tiras de LED.

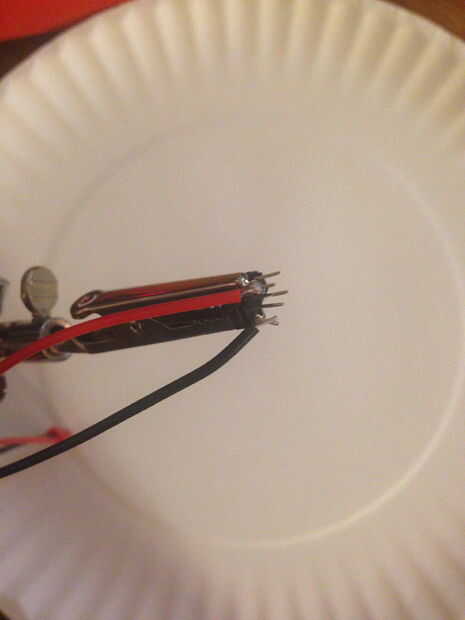

2 soldadura del conector JST hembra conduce al interruptor.

Si usando un DPDT cambie, como en el esquema, cada juego de piernas puede controlar un circuito separado. En lugar de conectar a tierra al interruptor, también puede conectar la tierra del LED a tierra de la batería. Esto le permite controlar otro conjunto de LEDs (+ resistencia) en el mismo interruptor + batería.

Si usted está empezando, que aquí es una guía útil en interruptores.
