LED-probador de corriente constante (2 / 3 paso)

Paso 2: El circuito

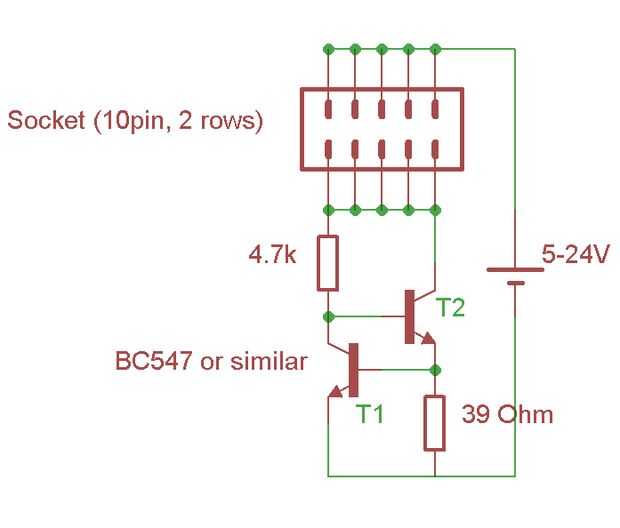

Como se puede ver en el diagrama de cableado es muy simple pero muy eficaz.

Necesita dos transistores como el BC546 o BC547, dos resistencias (4.7kOhm y alrededor de 39 ohmios), un enchufe y una especie de una toma de corriente.

Si usted con alambre juntos todas las partes como dice el diagrama, se debe dar una corriente de alrededor de 20mA.

Con el valor de la segunda resistencia (39 Ohm) es principalmente controlar la corriente. Usé una resistencia de 27 Ohm, porque era todo lo que tenía, y me da una corriente de alrededor de 25mA.
