Reparar electrónica todos los días en la que trabajo, principalmente tabletas (iPads) pero va desde computadoras portátiles hasta teléfonos. Como técnico que asegúrese de que para probar cada parte de la unidad que estoy trabajando para hacer que está en 100% las condiciones de trabajo. Cuando primero comencé utilizamos auriculares regulares para comprobar la salida de auriculares, que está muy bien pero los cables siempre se enreden y tener que llevar auriculares dentro y fuera todo el día era irritante. Así que decidí hacer un probador de jack de auriculares.

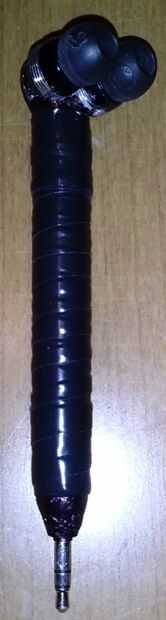

---Cuadro con los auriculares y el conector de 3,5 mm---
Este probador de jack de auriculares básicos funcionado bien. Sólo tiene que conectar y jugar algún tipo de sonido de la unidad, si oyes el sonido funciona. Muy básico, pero ahorra tiempo y funciona muy bien.
Me di cuenta que hay una falla en este diseño aunque. ¿Usted puede oír el sonido pero lo que si un lado no funciona? Por ejemplo: normalmente en los iPads al lado del audífono derecho dejaría de trabajo que requieren un auriculares para ser reemplazado. Así que decidí probar y averiguar una manera de hacerlo donde se sabe que los lados derecho e izquierdos de los auriculares jack funciona de manera visual y sonora. Me encontré con unos esquemas de circuitos de LED música sincronizada, y es donde surgió el probador de Jack de auriculares de LED.

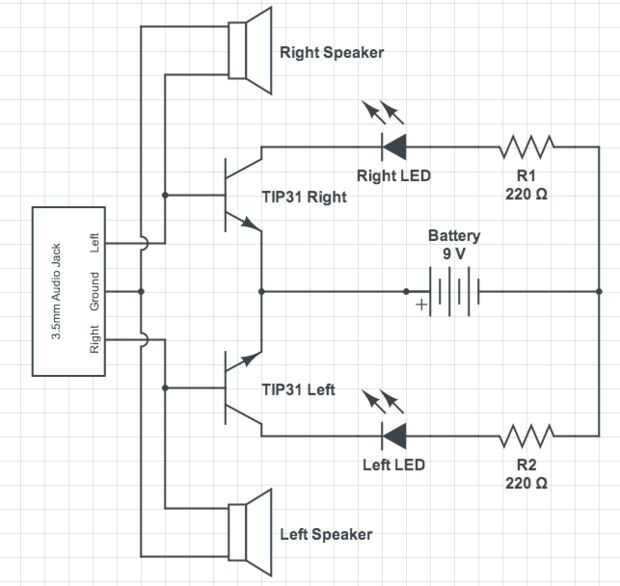

---Imagen del circuito que construí---
No estoy seguro de qué tan bien este circuito funciona es que no soy un técnico en electrónica, que al igual que hacer las cosas, destruyendo cosas y poner de nuevo juntos, acabo de hacer esto con un conocimiento básico de electrónica y algunas investigaciones. No han hecho este circuito, pero tratar de hacer un prototipo pronto. Yo estoy queriendo que sea pequeño y no a voluminosos, hice un simple dibujo de lo que sería el prototipo basado en una simple que ya he hecho.

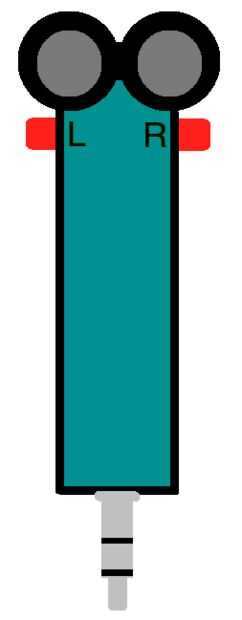

---Cuadro de dibujo simple---
¿Lo que me gustaría saber y la razón principal que estoy publicando esto aquí es para ver si habría un mercado para este probador? ¿Y el circuito que hice? Sé por mi experiencia en el negocio de reparación electrónica viene muy bien, pero a algunos podría ser demasiado complicado para algo tan simple como probar una salida de auriculares con auriculares en lugar de este probador.
Cualquier había entrada si malo o bueno sería mucho apreció. Gracias por tomarse el tiempo para leer esto.
