Paso 1: Recordar la ley de Ohm y lista de compras
R = V / I
(Cortesía: George Ohm.)
Ahora, normalmente LED dibuja 15 a 20 mA de corriente. Brillante LED pueden consumir más pero muestran indicación de vida con baja corriente así.
Así que decidí tener corriente limitada a 10 mA, la forma más segura.
Ahora que estoy usando dos 1.5 V pilas en serie, tengo 3 V de tensión de alimentación.
Para 10mA,
R = 3 V / 10 mA = 300 ohmios.
Esta R es en serie con el LED bajo prueba. Cuando el LED está encendido, ya que es un diodo podemos considerar como un interruptor cerrado con R = 0.
Así R Total será siempre 300 +-de unos pocos ohmios.
"Este circuito nunca proporcionará actual en más de 10 mA (parada completa)."
330 Ohm es la resistencia que he usado. Vatios de cuarto iría sin problemas pero para otra vez en el lado más seguro, he añadido 1 w el.

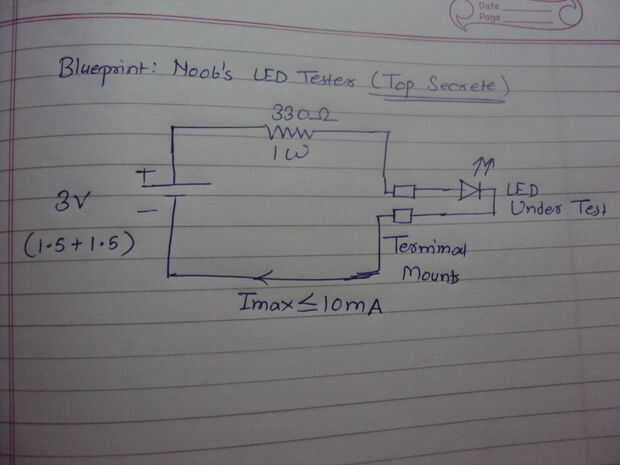

Plan conectado es un secreto de alto nivel. Por favor, respetar el secreto!
Aquí es lo que necesitamos:
1. 2 portapilas AA
2. dos plátano pequeño enchufe terminal montajes
3. un 330 Ohm, resistencia de 1W. Composición de carbono.
4. una caja a casa todo.
Total es menos de 2$.
Además necesitamos herramientas comunes: soldar soldadura, cables, pistola y cortador de alambre, etc..
