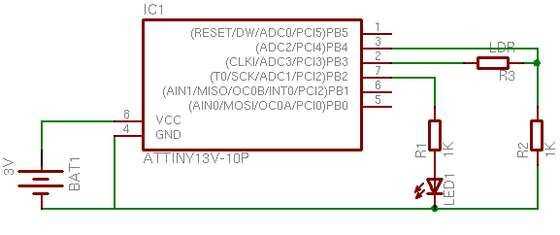

Paso 3: esquemas
La entrada de reset no está conectada. Esto no es mejor. Mejor sería usar un resistor de 10K como tirar para arriba. Pero funciona bien para mí sin y ahorra un resistor.
Para mantener el circuito más sencillo posible, utilicé el oscilador interno. Eso significa que ahorramos un cristal y dos pequeños condensadores. El oscilador interno permite el mando ejecutar a 1,2 MHz que es la velocidad más que suficiente para nuestro propósito.
Si decides utilizar otra fuente de alimentación de 5V o utilizar otro LED tienes que calcular el resistor R1. La fórmula es: R = (fuente de alimentación V - V LED) / 0.002A = 1650 ohmios (fuente de alimentación = 5V, LED V = 1.7V). Usando LEDs baja corriente en vez de uno, la fórmula se ve así: R = (V - 2 la fuente de alimentación * V LED) / 0.002A = 800 ohmios. Tenga en cuenta que tienes que ajustar el cálculo si eliges otro tipo de LED.
El valor de la resistencia R2 depende el LDR usada. 1KOhm funciona para mí. Puede que desee utilizar un potenciómetro para encontrar el mejor valor. El circuito debe ser capaz de detectar cambios de luz en luz normal día. Para ahorrar energía, PB3 sólo está establecido en alto, si se realiza una medición.
Actualización: el esquema era engañoso. Abajo se encuentra una versión correcta. Gracias, dave_chatting.
