Paso 1: Lista de piezas

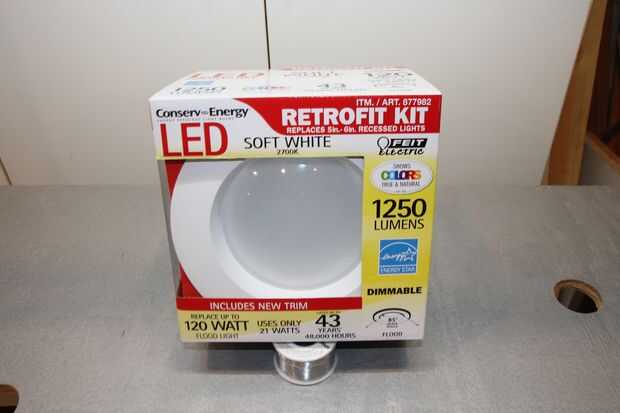

Lumen de 1250 LED retrofit kit Costco
Módulo de buck 2-5A corriente/voltaje constante www.nyplatform.com

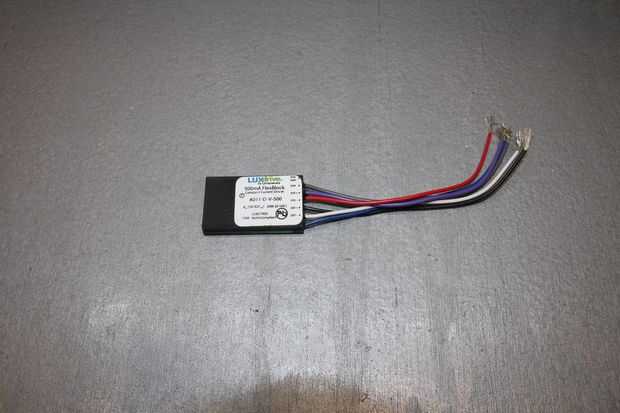

FlexBlock 500mA por LEDdynamics www.ledsupply.com
Potenciómetro de 20 K ohm lineal la forma cónica www.ledsupply.com
Interruptor SPST pulsador de encendido-apagado
2-relé SPDT 20A 12V www.digikey.com #255-2220-ND
Disyuntor/interruptor de 10A www.digikey.com #PB1033-ND
Termo interruptor N.A. 50 grados celsius www.digikey.com #723-1192-ND
Diodo de Schottky de 20V 3A www.digikey.com #1N5082GOS-ND
2 - 1N4004 diodos de 1A
Propósito General de 100V 10A 3-diodo
2 - tira de montaje terminal 4
Ventilador 40mmX10mm 12V www.digikey.com #1053-1205-ND
Resistor de la energía 4,7 Watt 8 Ohm www.digikey.com #A102124-ND
2-resistencia 1 K ohmios 1/4 Watt

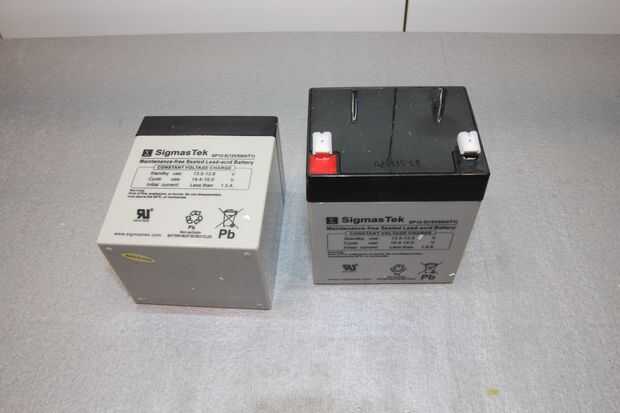

2-12V 5AH SLA baterías www.batterysharks.com #SP12-5 (T1)
De entrada y los cables y conectores de salida son su elección. Entrada auxiliar debe coincidir con su fuente portátil conector. 13.8V hacia fuera debe ser jack encendedor cigarro estándar. Utilizar 2,5 X 5,5 mm barril eléctrico enchufes y tomas como estándar por defecto. Se trata de un tamaño muy común.
Usé conectores en línea para los controles del panel frontal, batería y las conexiones del LED. Esto es opcional, pero puede hacer su vida más fácil. Utilicé grandes pin Molex para la batería y el pequeño perno para los otros dos pero hay un montón de otras opciones.
Energía de 75 vatios DC a AC inversor (con USB de 5V) www.Amazon.com Bestek #MR1711C
Madera contrachapada de abedul Báltico.125 18 "X 24"
Madera contrachapada de abedul Báltico.250 24 "X 36"
Barra de espiga de 3/8 "x 1"
Vario hardware #4,6 y 8
# Auto perforación tornillos para madera de uso marca Kreg 6 x 3/4".
Soportes trípode 2. Hice mía de un pedazo de 2 1/2" aluminio redondo dado vuelta hasta 2.25" externo y 1,50 pulgadas interior. 50" profundidad total,.25 para cada paso. Taladro y pulse 1/4-20" a través del centro 6-32" para los orificios de montaje.
Si usted es bastante afortunado tener acceso a una impresionante Láser de espectro completo como el que tenemos en Vocademy aqui en Riverside CA. He incluido los archivos .set para enchufe y juego.
