Paso 4: Interior de la caja y bastidor

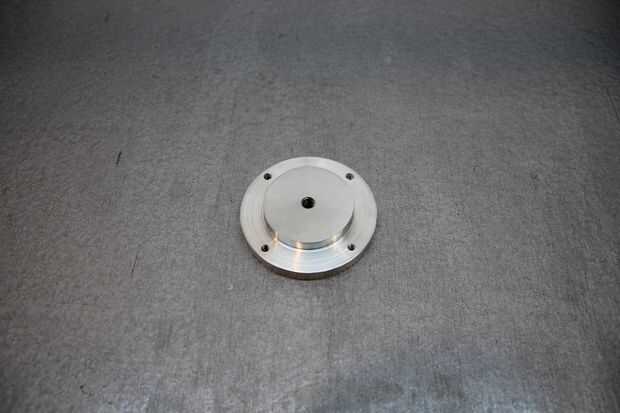

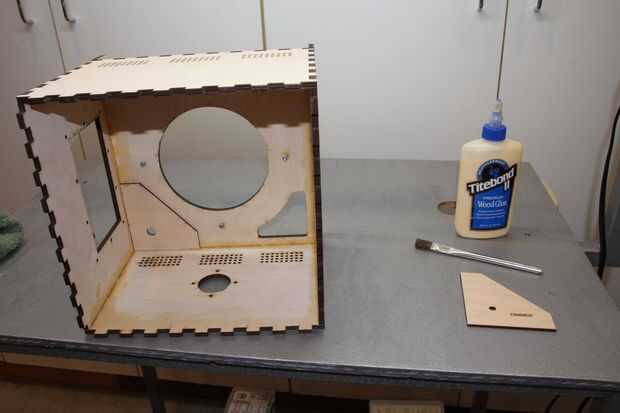

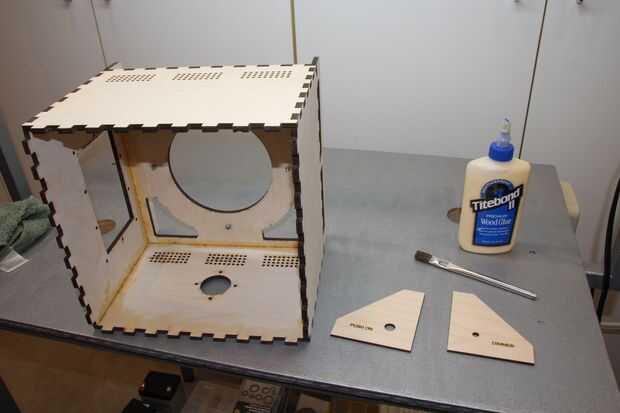

Instale los dos soportes en la parte posterior del panel frontal. los recortes en el panel frontal están abajo por lo que asegúrese de que el texto en los soportes derecho hacia arriba. Instale el soporte del trípode en el panel inferior con 4 6-32 cabeza plana tornillos de máquina.

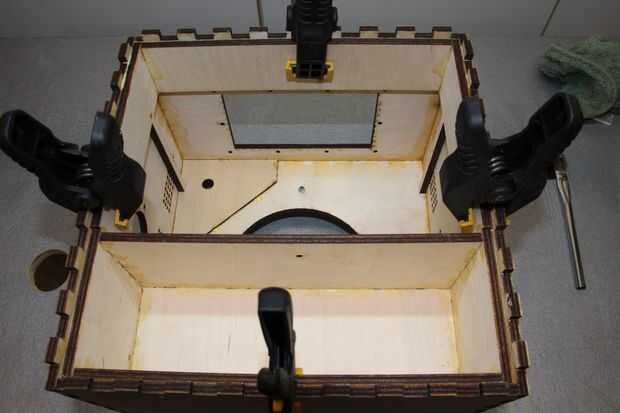

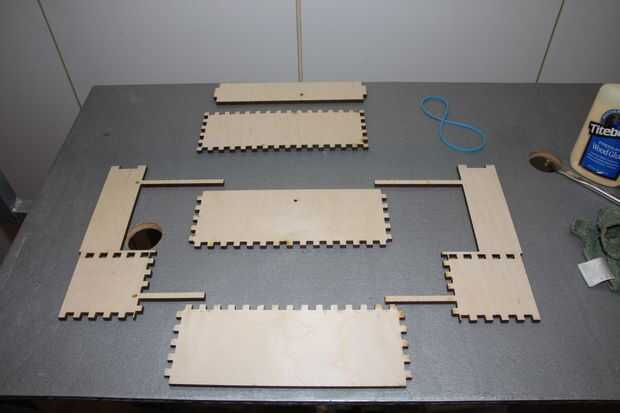

Aquí es donde comienza el partido. Dry fit esto y luego seco introducirlo otra vez. Coloque el bastidor como se muestra en la imagen. Hay dos lados con las piernas. las piernas están marcadas con una S para abreviar y L por mucho tiempo. Las dos piernas cortas deben aterrizar en los montajes de control del panel frontal. La caja debe estar en el lado opuesto de la abertura lateral grande. Una de las dos piezas similares sin piernas tiene un pequeño agujero en el medio, debe ir hacia el centro de la caja. El subchasis está instalado con las patas apuntando hacia el panel frontal. Pegamento para arriba e inserte. Asegúrese de que la parte inferior de las patas en el panel frontal y panel de montaje. El borde posterior del premarco estará nivelado con el interior cara del panel posterior excepto donde la caja empotrar 1/8 pulgada para el retenedor de puerta en. Siga con cuidado o va a llorar. Confía en mí en esto.

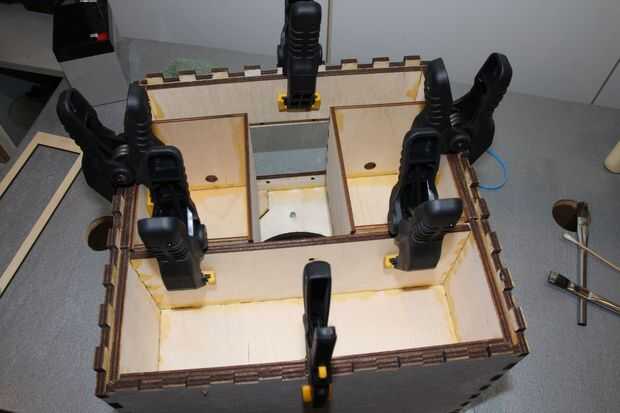

Pegar en las cajas para dos baterías asegurándose que los orificios de acceso de cable punto a la abertura grande en el lado. Abrazadera para arriba y dejarla secar.
