Paso 5: Power Panel

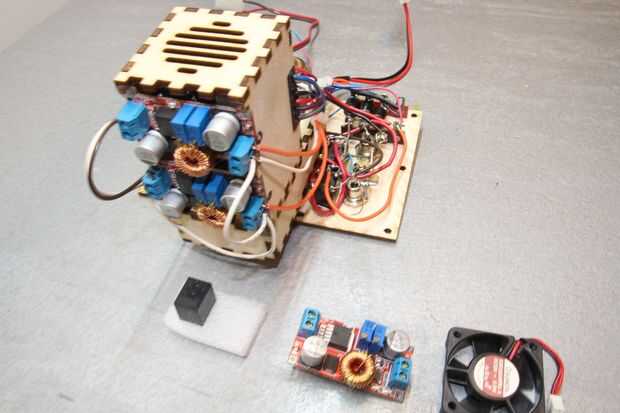

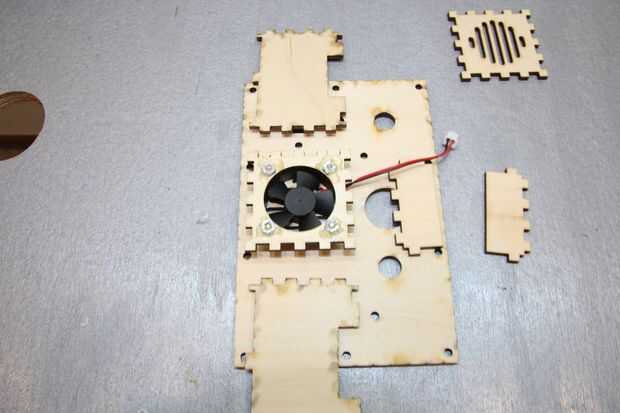

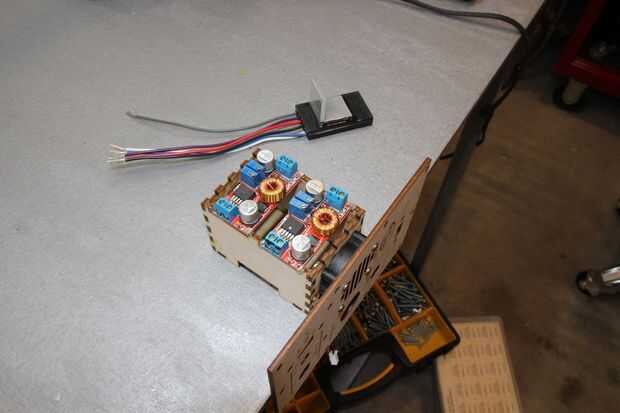

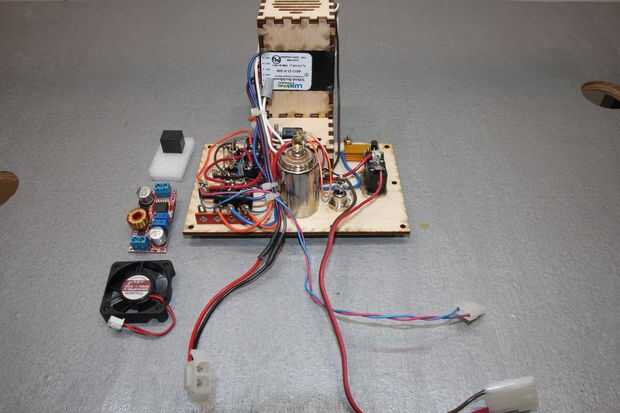

Montar la torre de enfriamiento, es una simple caja que se monta en la parte superior del ventilador. Es más fácil el sándwich del ventilador entre el panel trasero y el panel de fondo de torre enfriamiento y perno juntos antes de montar el resto de la torre de enfriamiento. Poner pegamento caliente en las tuercas para hacer un mans pobre versión de una tuerca prisionera. Esto le permitirá eliminar la torre si es necesario. No se muestra es el disipador de calor de metal pequeño que os adjunto en la parte posterior del módulo LED driver con epoxy termal. Probablemente no es necesario, pero más es mejor. Use cualquier tamaño que no bloquea el flujo de aire o los módulos de suministro de cortocircuito. El conductor del LED y los módulos de potencia DC montaje en la torre de enfriamiento con una gota de pegamento caliente en cada esquina. Pueden eliminarse fácilmente por calentamiento con una pistola de aire caliente si es necesario. Te darás cuenta que mi torre de enfriamiento se ve diferente que el que está construyendo. Mina tiene un adaptador de offset que se agregó después que "tiró un Homer" (o un dohhh! como me gusta llamarlo) en el diseño inicial. Ustedes no necesitan esto. Montar el resto de las piezas de panel. El interruptor de la batería y relés se necesita caliente pegamento para sostener y posiblemente los conectores de poder de barril dependiendo del estilo. ! Importante! Marcar las conexiones de entrada y salidas del módulo de DC en la madera donde se puede ver después de la instalación.

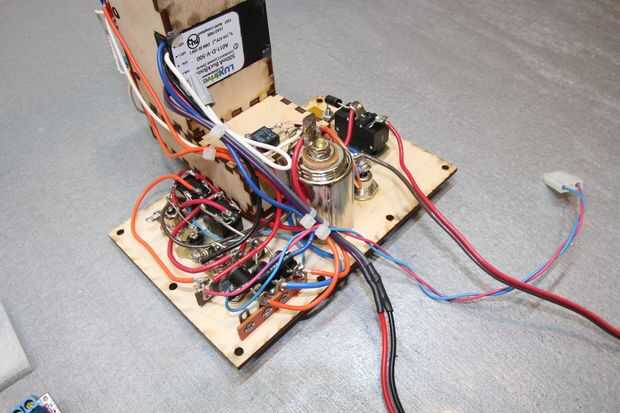

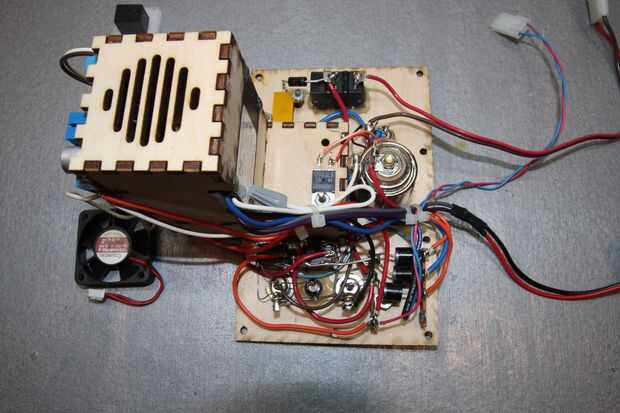

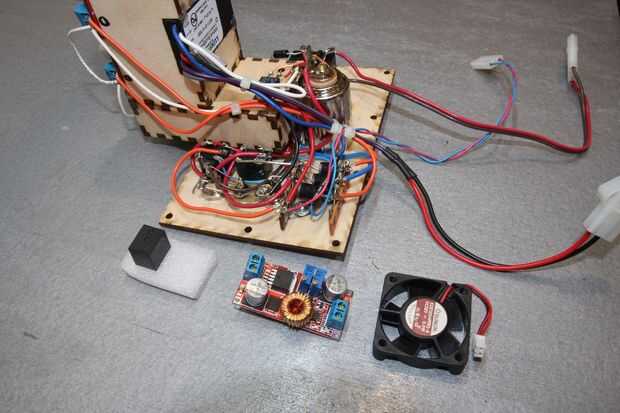

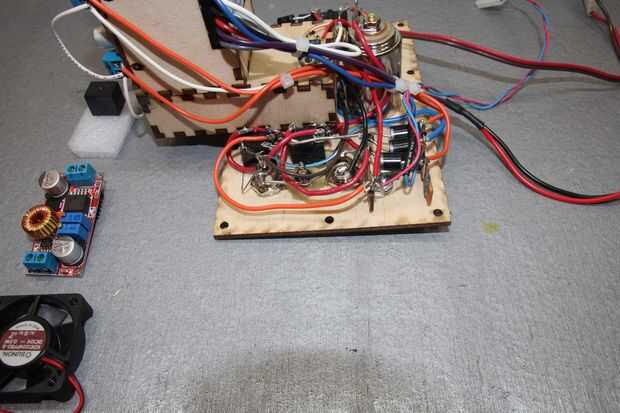

El cableado es simple "insecto muerto" punto a punto, tope feo, sólo tienes que seguir el esquema. Algunas cosas a considerar como usted alambre; Hay espacio limitado en el panel, doblar las zapatas del interruptor de batería de 90 grados para reducir al mínimo su profundidad. Mantenga todas las piezas y vestidos cerca del panel de cableado. Es una buena idea para definir el conjunto del panel en la caja antes de cablear. Esto le dará una buena idea de los problemas de separación que se enfrentará. Utilicé cable calibre 16 para la batería de las trayectorias actuales, 18 calibre para la alimentación y 24 para la conexión actual baja. El 16 es difícil de utilizar y estoy seguro de que usted podría conseguir lejos con el uso de 18 incluso para las vías de corriente mayor.

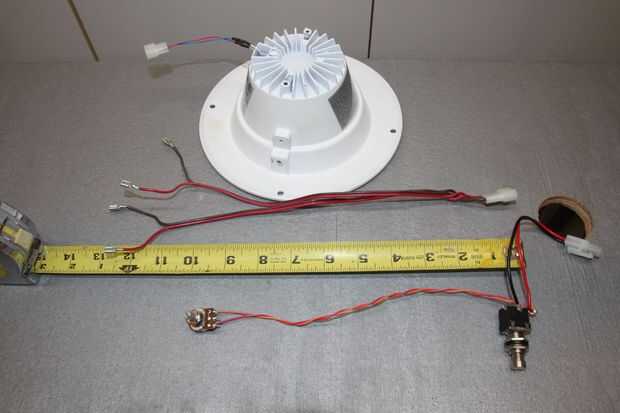

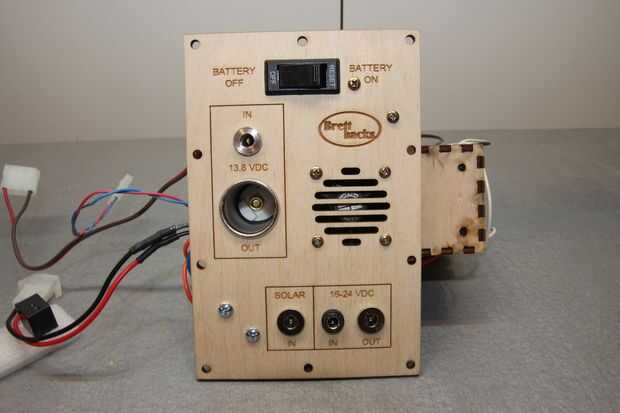

Montar el batería arnés, arnés de control del panel frontal e instale el conector para el LED.
