LED proyector recargable con circuito de regulación. (1 / 10 paso)

Paso 1: Caja y cargador.

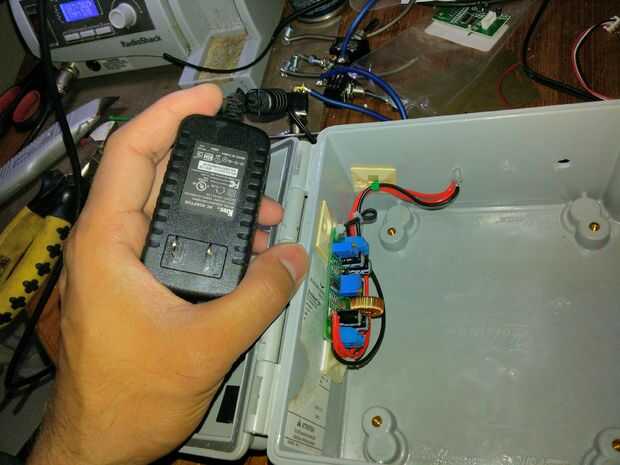

usé una caja de cristal con bisagras de fibra para poner toda la electrónica necesaria y para montar la matriz de led. En la foto yo estoy sosteniendo un adaptador de 12 voltios para alimentar el módulo de cargador de cc cv dentro del recinto. Este módulo que tengo de Amazon para 6usd. Es un cargador de dos etapas que es perfecto para cualquier batería de litio. Para usar primero ajuste el potenciómetro de cv para el voltaje de la batería, 4,2 voltios por la célula de la serie. A continuación ajuste el potenciómetro de cc con el multimetro en modo amperímetro y los conductores de cortocircuitos en los terminales de salida.

El adaptador de 12 voltios asegurado en el exterior del recinto para permitir la fácil carga del proyector.

Usé un color dos led para indicar Estado de carga. ROJO para la carga y verde para cargado.
