Paso 9: Protección de la sobretensión
Los tableros de LED requieren una fuente de alimentación de 5v y 12v. Esto crea una situación potencialmente desastrosa: Si un cable de 12v viene suelto y toques un 5v cable lo va a destruir todas las fichas compartir el regulador de 5v (WS2803s, PIC18F4550, etc.). Este problema puede evitarse mediante el uso de un "circuito de palanca".

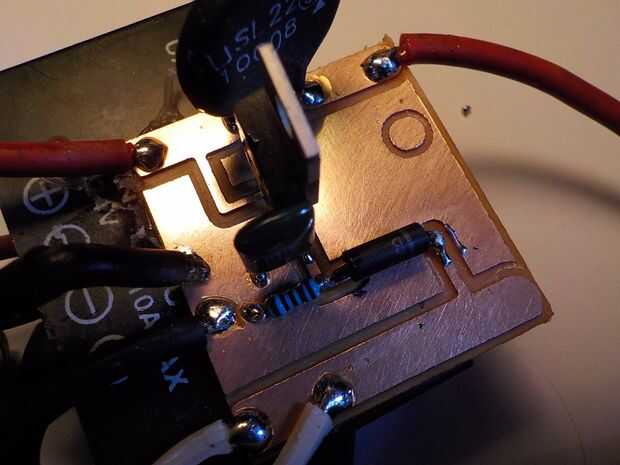

Circuitos de palanca proporciona una protección de sobretensión. Un 5.6v zener diodo detecta si la línea de 5v es superior a su nivel normal. Esto desencadena un rectificador de silicón controlado para conectar la fuente de 12v directamente a tierra. La batería de 12v no puede freír algo en este estado porque está cortocircuitado a tierra. La corriente de la batería se supere el límite de 20A de la SL22 circuito Protección termistórica y desconectar la batería en su lugar de origen. Un circuito protección termistor funciona como un interruptor de circuito.
El SL22 también evitará que la batería derretirse si un cable de 12v suelta entra en contacto con la tierra.

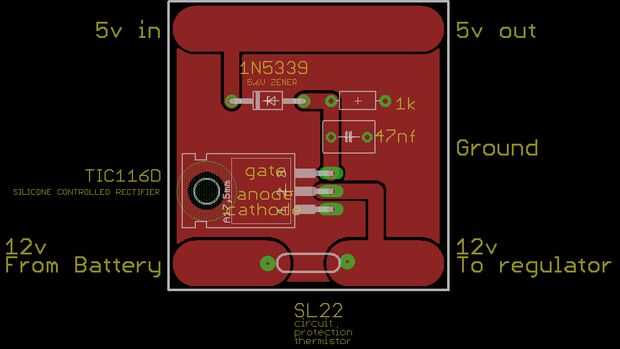

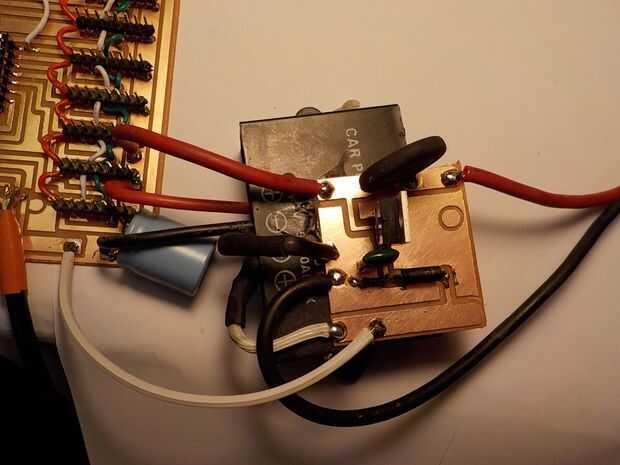

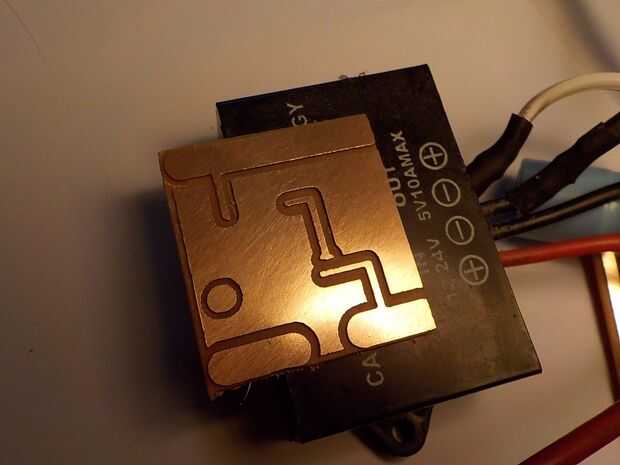

El archivo adjunto contiene gcode para la impresión de un circuito de palanca y los archivos de la Junta de eagle para que el diseño puede ser modificado o exportado a distintos tipos de archivos. Un circuito de palanca tiene que ir en tres de los reguladores utilizados hasta ahora.
