Paso 10: Instalación y conexión de tableros

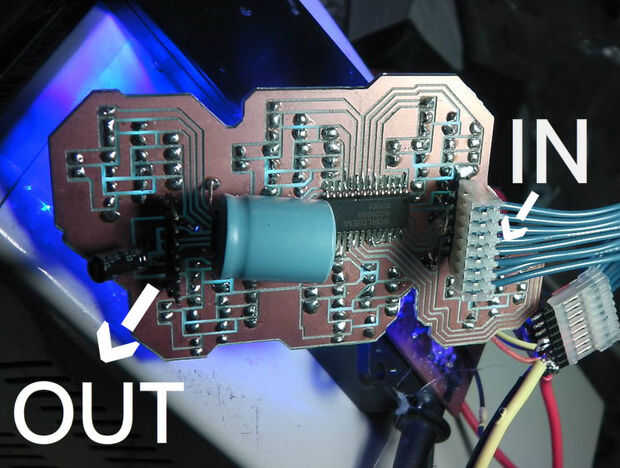

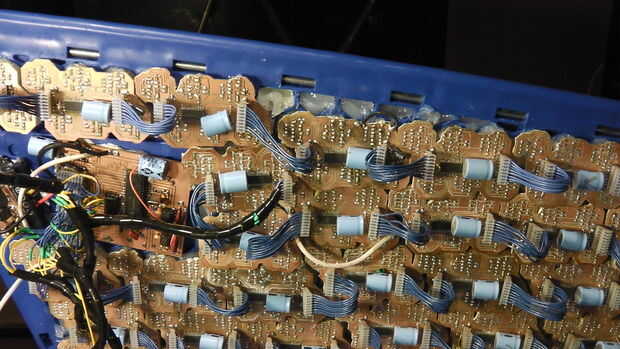

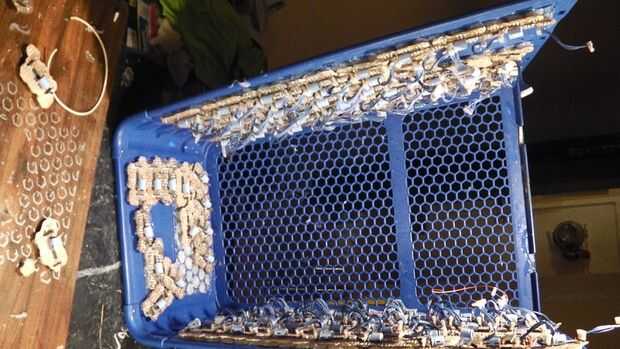

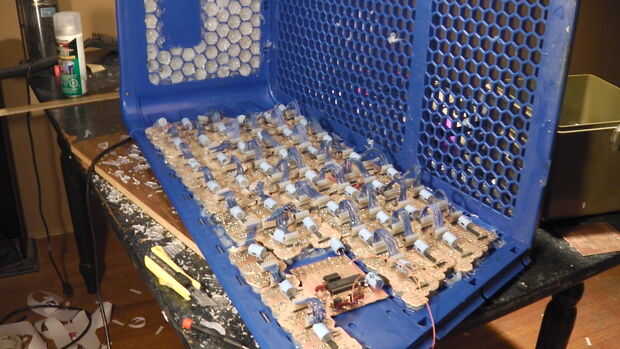

Coloque las placas de LED en el interior de la cesta utilizando silicona transparente más. Los tableros de microcontrolador y los reguladores de conmutación pueden también instalarse usando silicona.

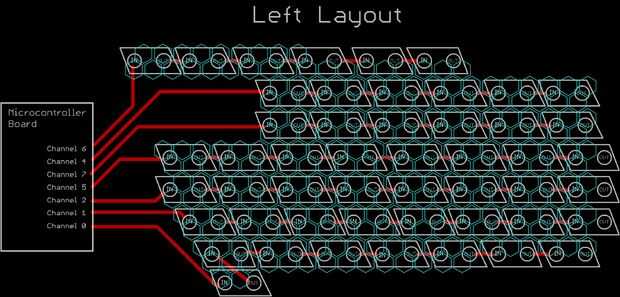

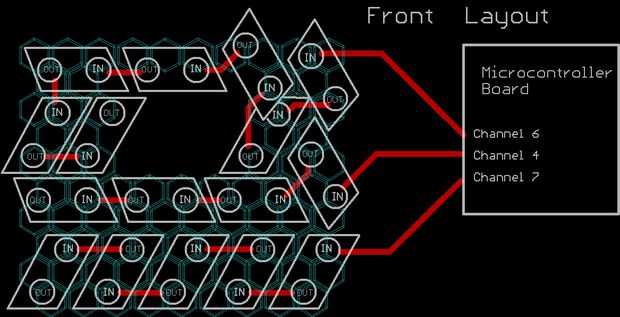

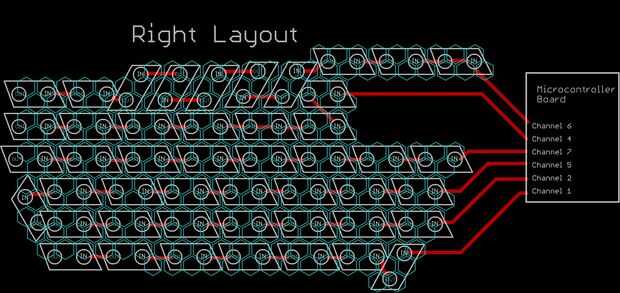

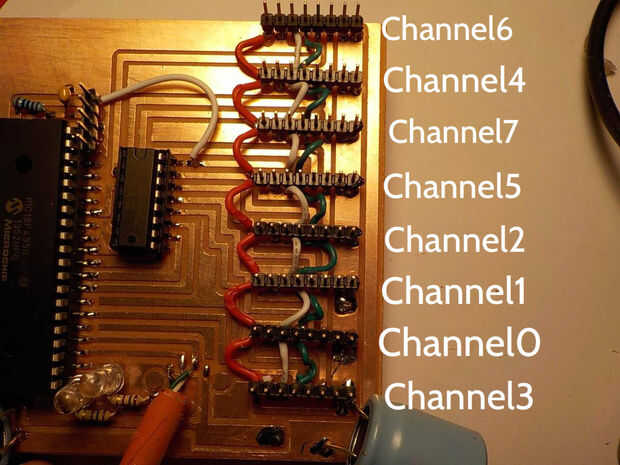

Este proyecto implica la asignación de posición de LED: los microcontroladores necesitan conocer la posición física de cada clúster RGB por lo que pueden hacer los patrones como el texto que se desplaza. El programa que se instala en unos pocos pasos tiene un archivo que contiene las posiciones de cada grupo de LED en mi cesta. Necesita para que coincida con mi posición y cableado de los tableros si desea que este archivo sea correcta. He conectado tres diagramas que muestran cómo los tableros de LED están conectados y colocados y en cada uno de los tres lados. Derecha e izquierda son desde la perspectiva de una persona en la bicicleta. Los esquemas muestran las posiciones de los tableros de LED como se ve desde el interior (lado de silicona las juntas a).
El paso siguiente va a explicar cómo crear un archivo de asignación desde cero así que no tienes que seguir mi diseño exactamente si no quiere.
