Paso 11: Lateral LED tableros

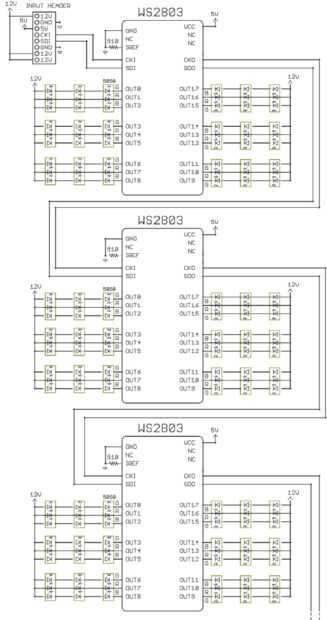

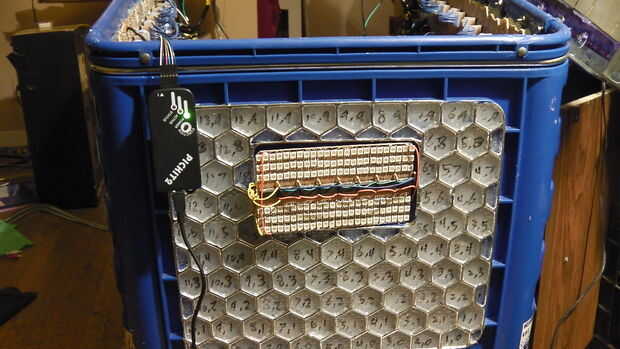

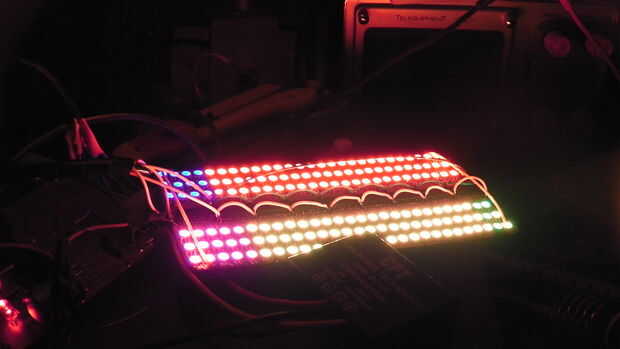

La cesta tiene un panel rectangular a cada lado para la visualización de logotipos de la tienda. He creado tarjetas adicionales de LED ir en estas secciones con controladores de LED WS2803 de LEDs RGB 5050.
Si has seguido mis planes en el canal 3 de paso anterior no fue utilizado en cualquiera de los tres tableros de microcontrolador. El código de control de iluminación (más adelante descargado) espera canal 3 para el control de un tablero de panel lateral. Conecte cada tablero de lado a un microcontrolador Junta salida canal 3.

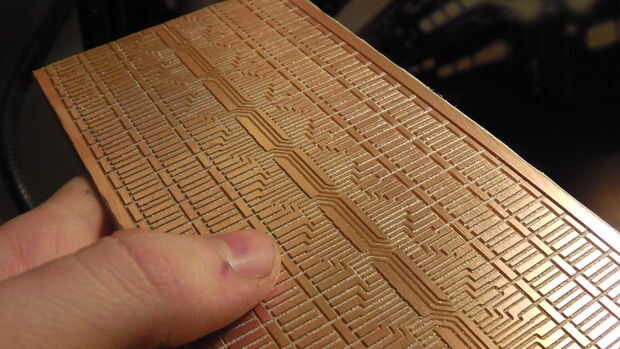

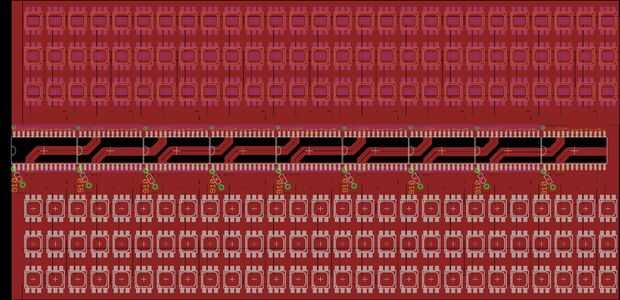

Sidepanel.GC Gcode para CNCing uno de estos tableros y sidepanel.brd es el fichero de la placa de águila para generar la Gcode. Los cables de puente necesario se indican usando los cables de la parte inferior en el archivo de eagle.

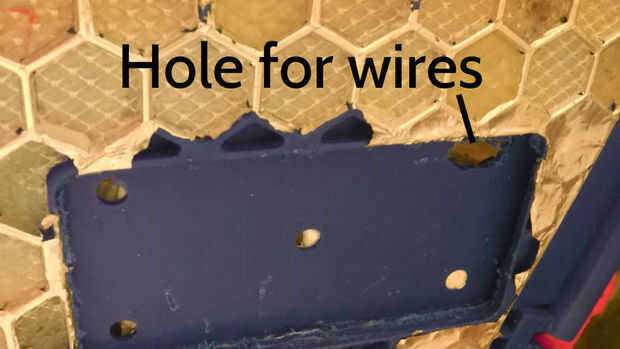

Perfore agujeros en la canasta a pase los cables a los microcontroladores.

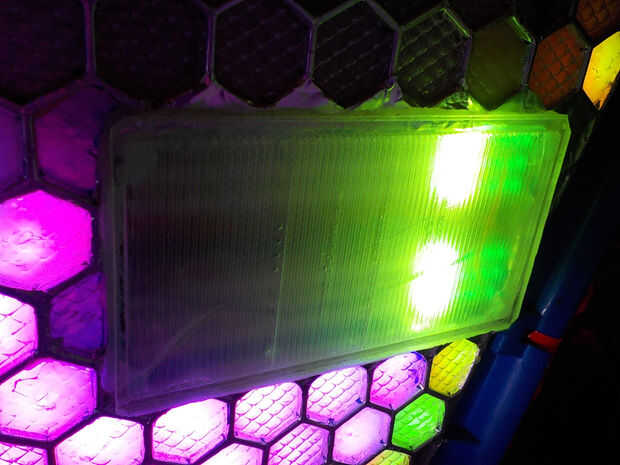

Los tableros laterales necesitan cubiertas. SidePanelCover.gc a CNC una cubierta de 1/4" pieza de acrílico transparente. Las cubiertas y las tarjetas de circuitos se puede fijar con silicona transparente.
