Paso 34: Panel de información

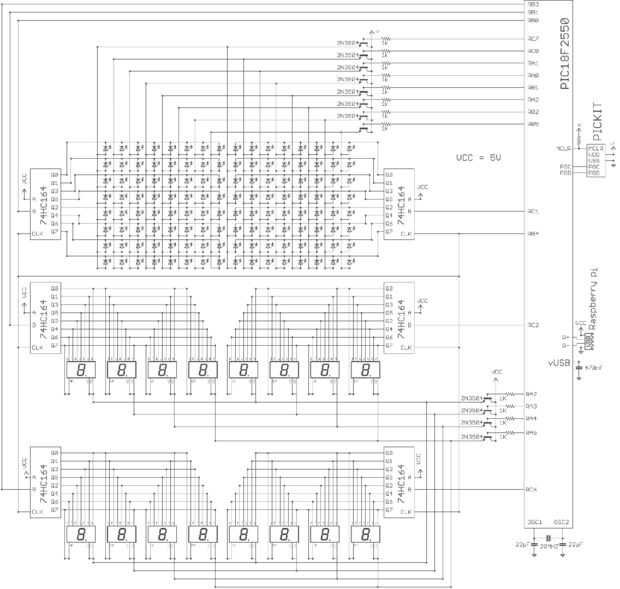

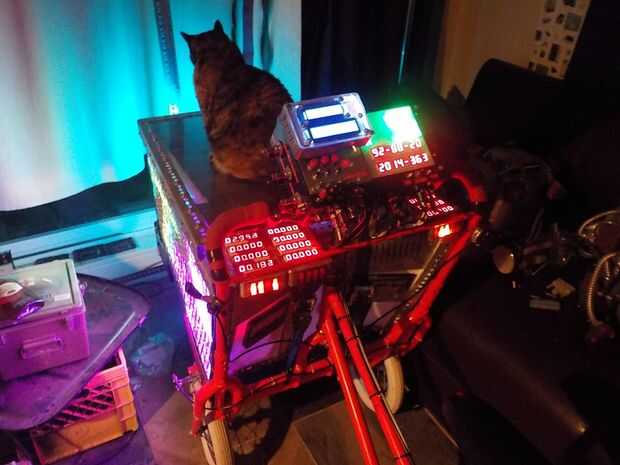

El panel de información se crea con un PIC18F2550. Este chip tiene un transceptor USB interno como el PIC18F4550. Toma información de la Raspberry Pi por el puerto USB al igual que los microcontroladores la luz principal.

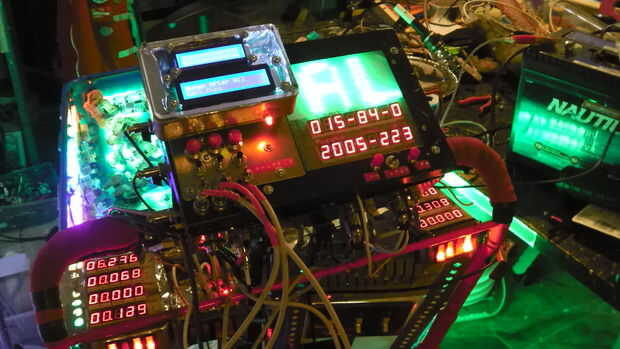

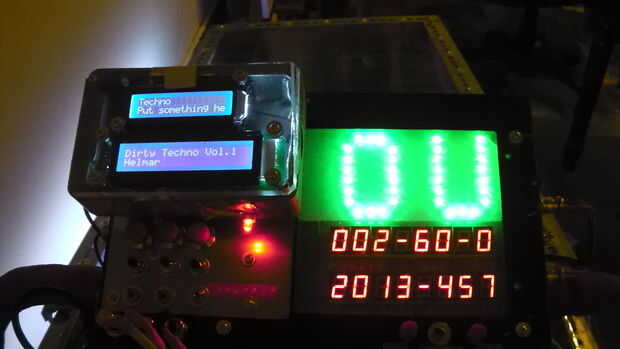

La matriz de LED 8 x 16 desplaza el título de la canción. Los displays de 7 segmentos muestran el número de canción en lista de la Raspberry Pi de MP3s, volumen de salida de audio de la Raspberry Pi, el número de control de patrón para las luces principales, el número de segundos restantes en la canción actual y año de grabación de la canción (de ID3 tags).

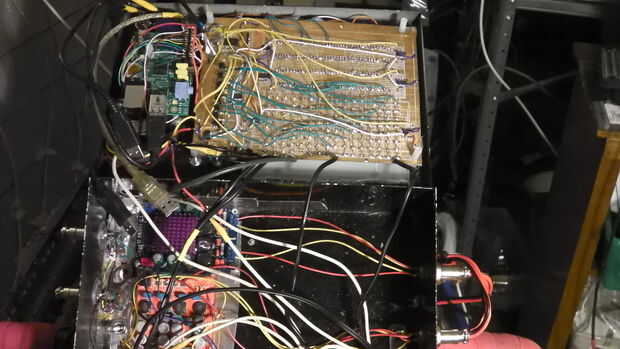

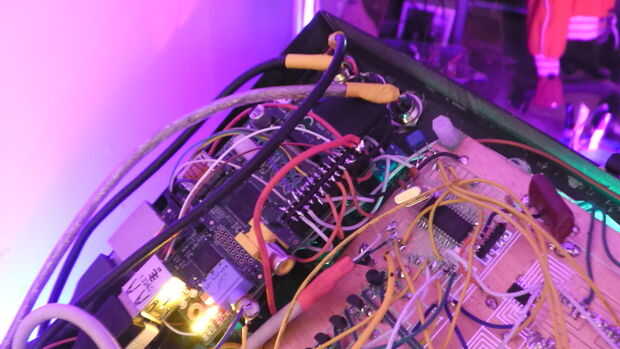

Ya que este fue un proyecto único sobre todo utilizar tableros de arranque previamente diseñado. Esto significa Desafortunadamente hay un gran número de cables de puente conectando todo.

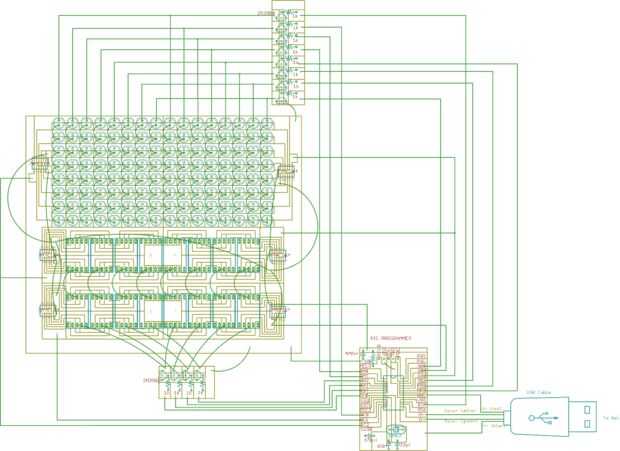

DisplayBoardFiles.zip contiene los archivos PCB y proyecto MPLAB para el PIC. Los cuatro productos de PCB son 4Xtransistor, 8xtransistor, 18F2550BreakoutBoard y LedPanel. Hay archivos .brd de Eagle y gcode archivos proporcionados para los PCBs.
La lista de piezas es el siguiente:
- LED 5 MM verde 3v, 20mA x 128
- PIC18F2550 SOIC x1
- Pantalla de LED de 7 segmentos. 0,56" ánodo común x16
- 74HC164 SOIC x 6
- 2N3906 a-92 x 12
- Tipo de USB un enchufe/cable x 1
- resistencia de 1 k x12
- resistencia de 10 k conectada x1
- Xtal de 20Mhz x1
- condensador cerámico de 470 nF x2
- condensador de 22pf cerámico x2
La tablilla se conecta con el mismo regulador de 5v como el Raspberry Pi.
