Paso 4: LED driver Junta construcción

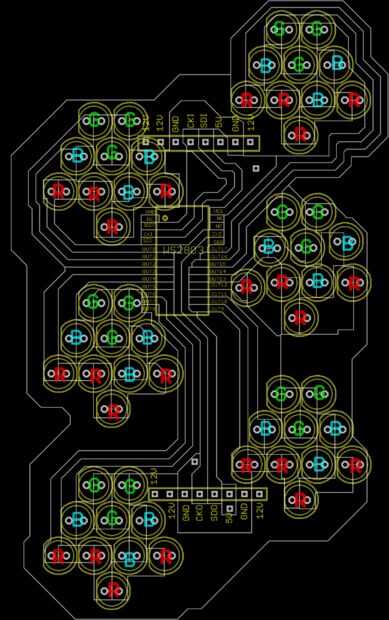

Adjunto dos archivos de Gcode, utilizados para la impresión de estas juntas con una máquina CNC. LEDbrd_single contiene una sola tarjeta de conductor del LED y LEDbrd_multiple se corte nueve de una 20 x 30 cm solo cara con placa de cobre. También estoy incluyendo los archivos de la Junta Directiva de águila por lo que el diseño puede ser modificado o exportado a un tipo de archivo diferente.
Hay 105 de estas tarjetas en la cesta del carro. Cada tablero contiene los siguientes componentes:

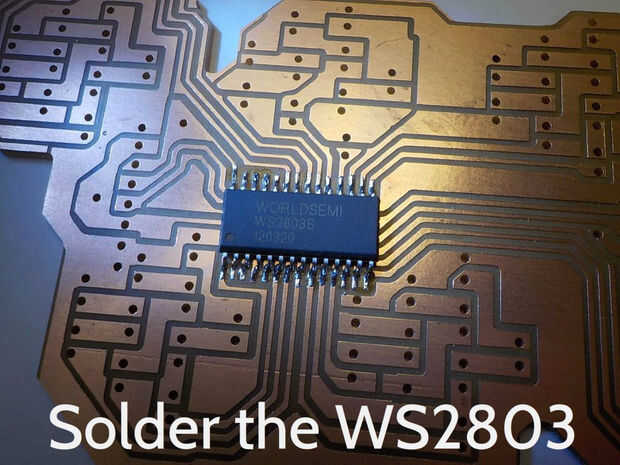

Superficie de Monte (SOP) WS2803

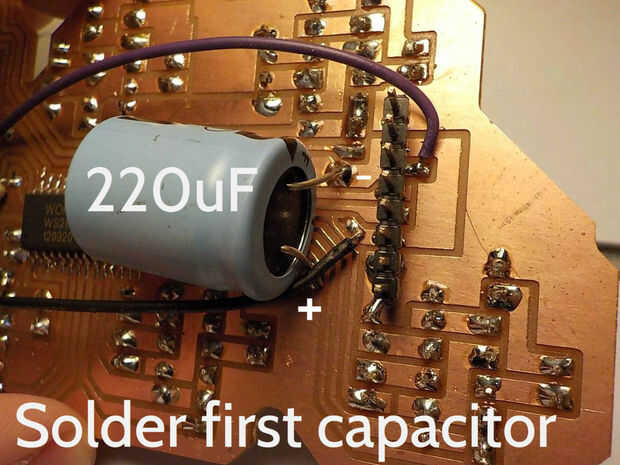

- Condensador electrolítico 220μF conectado desde 12v a tierra para desacoplamiento de energía LED.

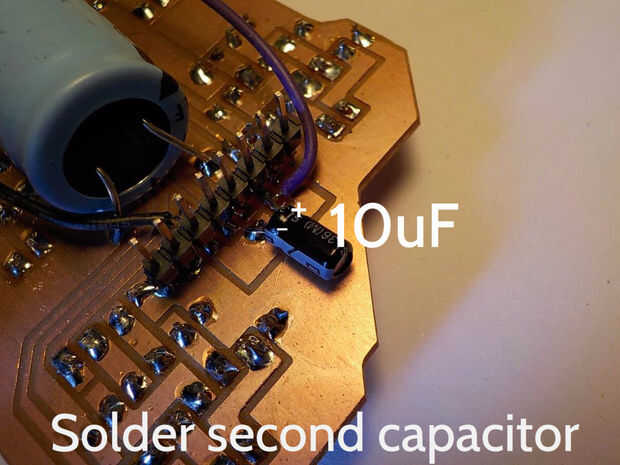

- condensador electrolítico 10uF conectado desde 5v a tierra para la lógica tensión de disociación.

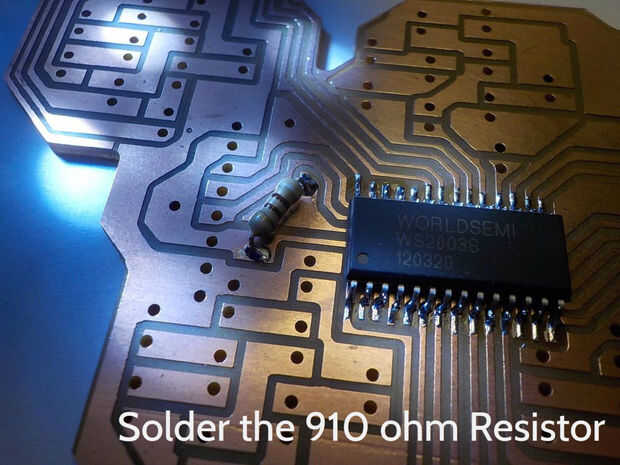

- 910Ω resistencia de Iref WS2803 pin a tierra para el control de límite de corriente.

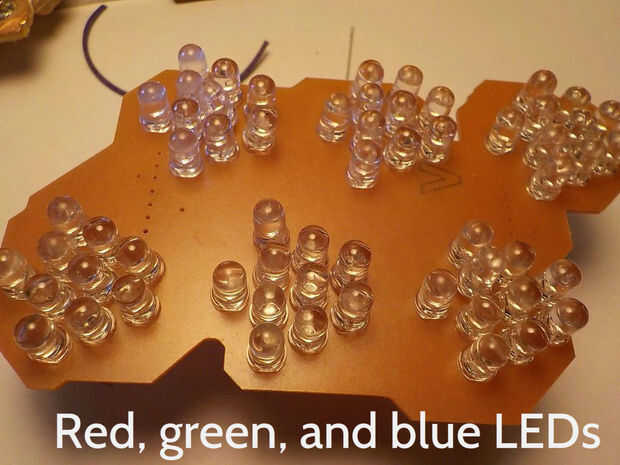

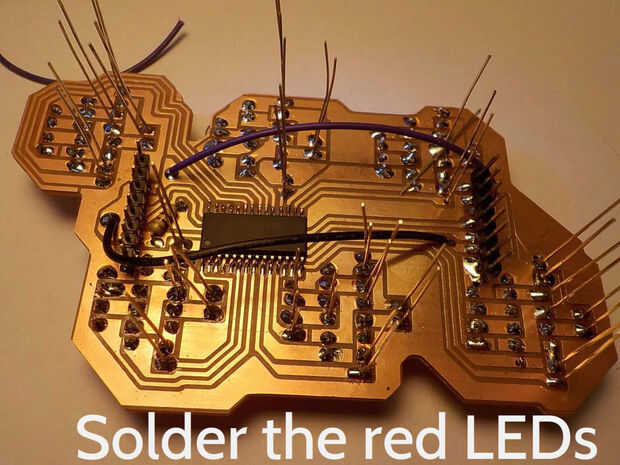

- Rojo de 5mm 24 LEDs (2v 30mA)

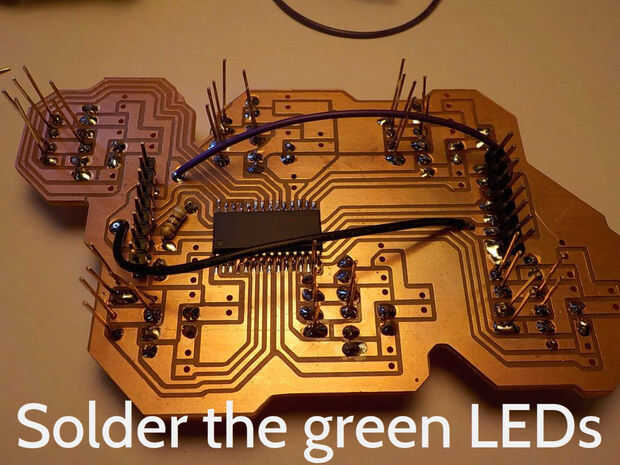

- 18 verde 5mm LEDs (3v 20mA)

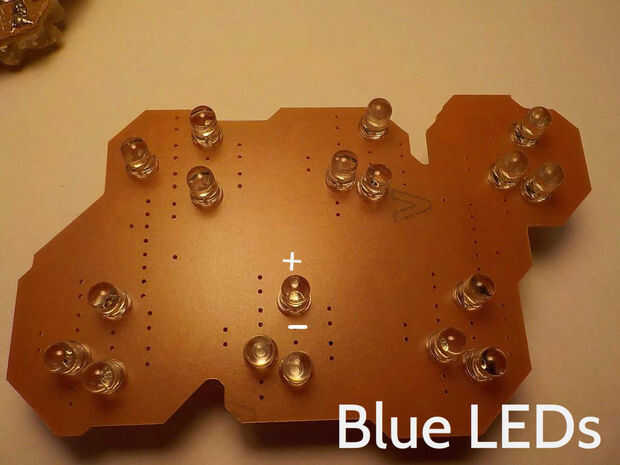

- 18 5 mm azul LED (3v 20mA)

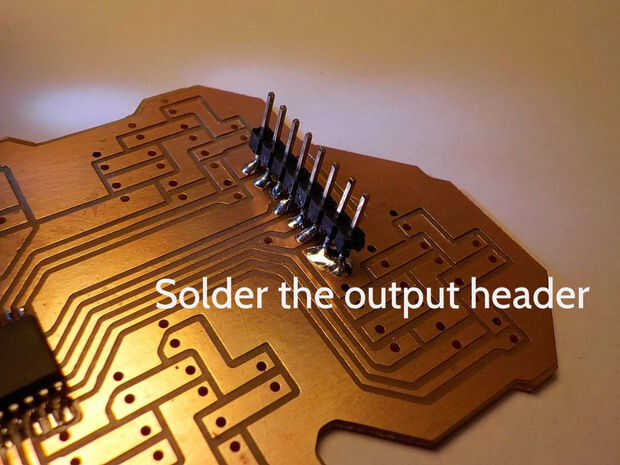

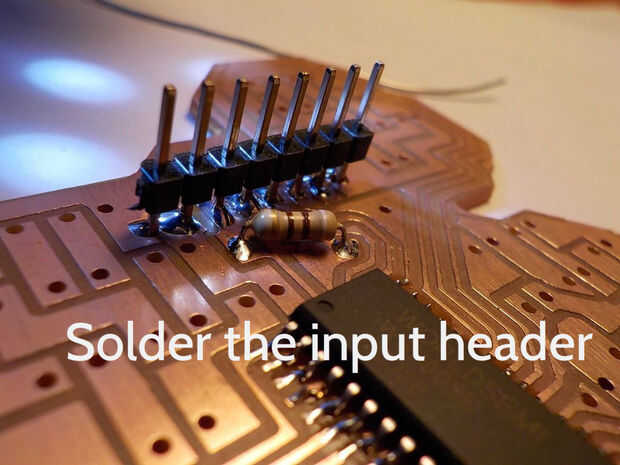

- Dos cabezales de 8 pines

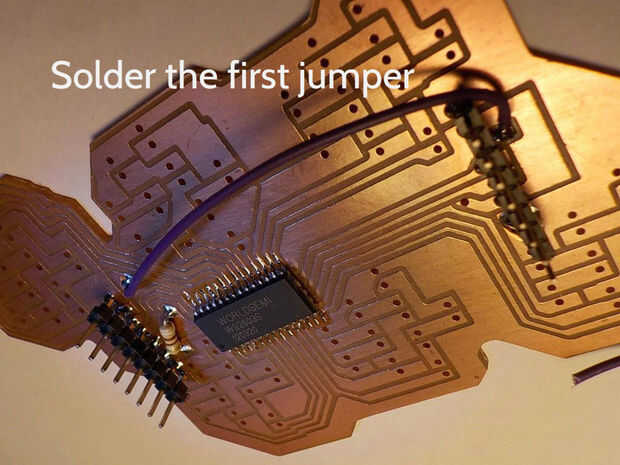

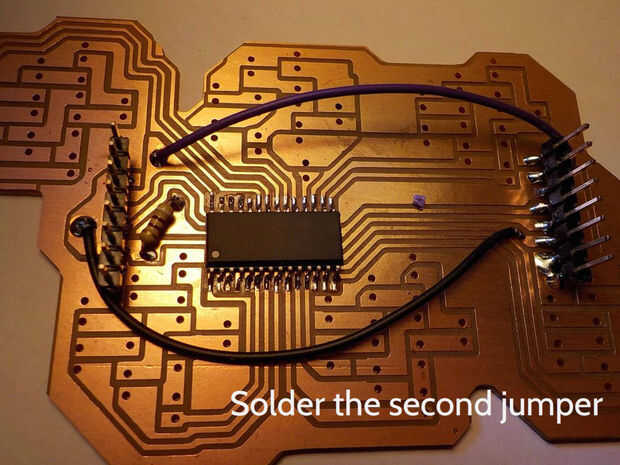

- Dos cables puente entre la cabecera pin conexiones 5v y la tierra.

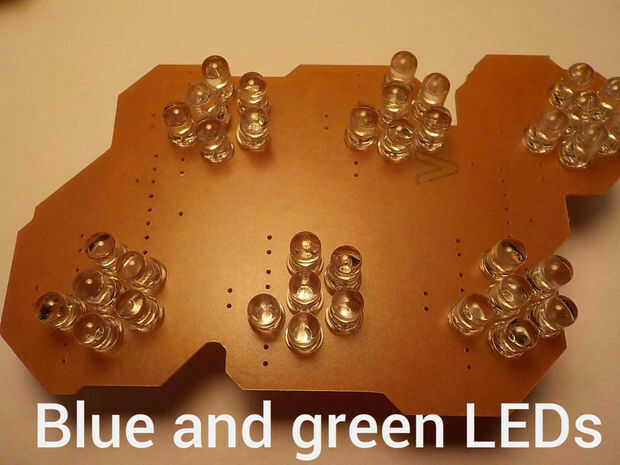

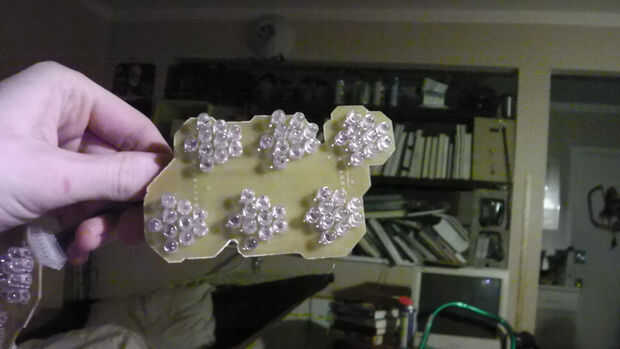

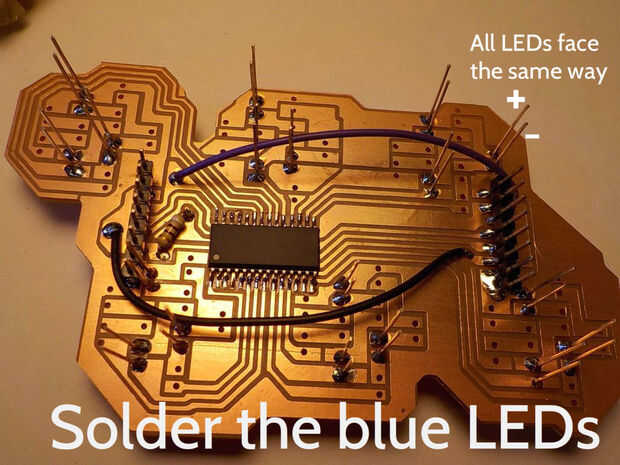

Los tableros se diseñan tales que todos los LEDs frente a la misma dirección. Encuentro esto considerablemente reduce cuantas LEDs sueldan en hacia atrás. Los LEDs son los únicos a través del componente de agujero. Condensadores y los pernos de la cabecera se sueldan del lado cobre de la Junta. Que he proporcionado un conjunto de imágenes que muestra cada componente ser soldado.
Las boards utilizan 220μF enorme 50v condensadores de desacoplamiento porque mi tienda de electrónica local tenía bolsas grandes de ellos en el espacio. Un condensador mucho más pequeño también funcionará, algo 15v 20μF o superior.
Una máquina CNC necesita una muy fina con punta de cabezal de corte para imprimir tableros para componentes de SOP. Si las trayectorias de herramienta se cortan más de 5 mils (0,127 mm) allí no será cualquier izquierda cobre para formar un rastro.
