Paso 6: Construcción de tablero microcontroladores

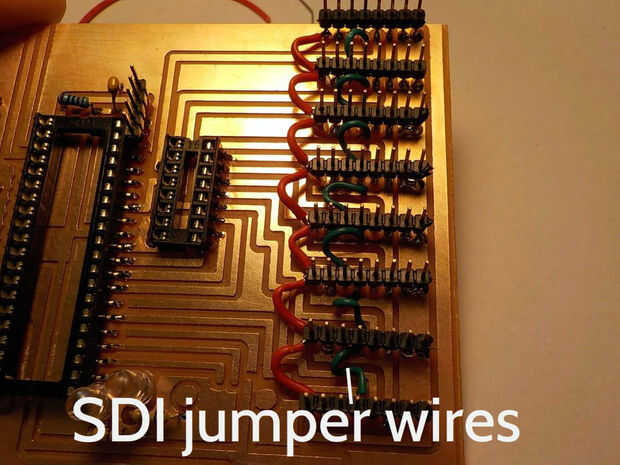

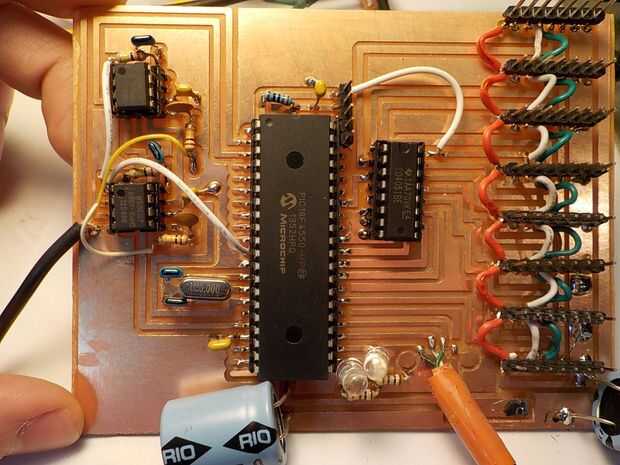

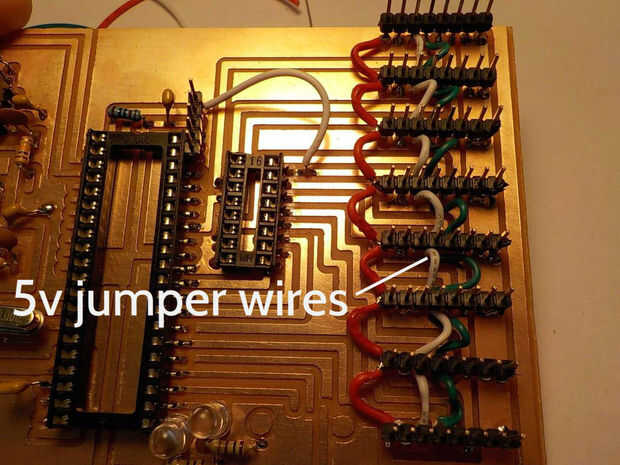

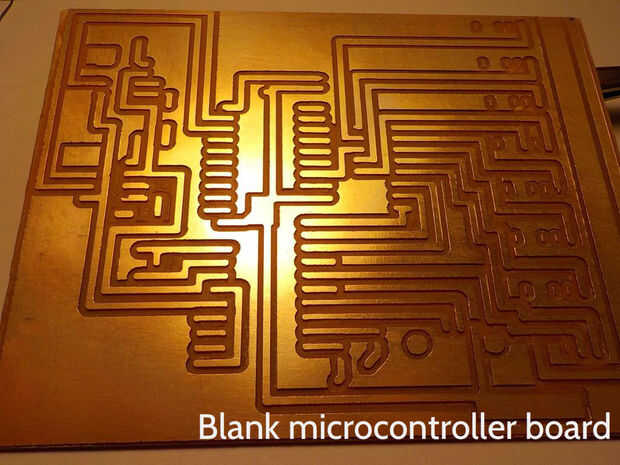

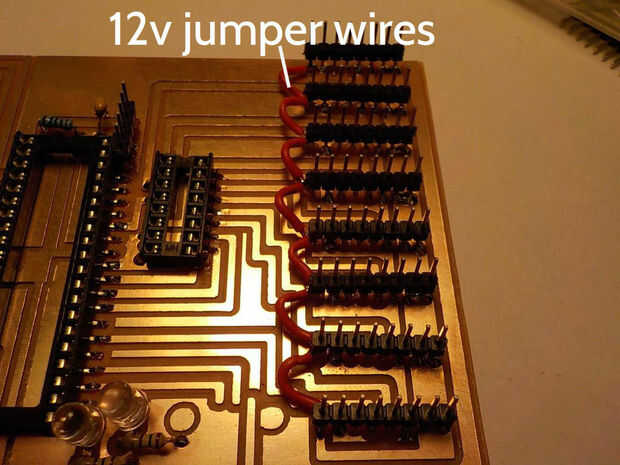

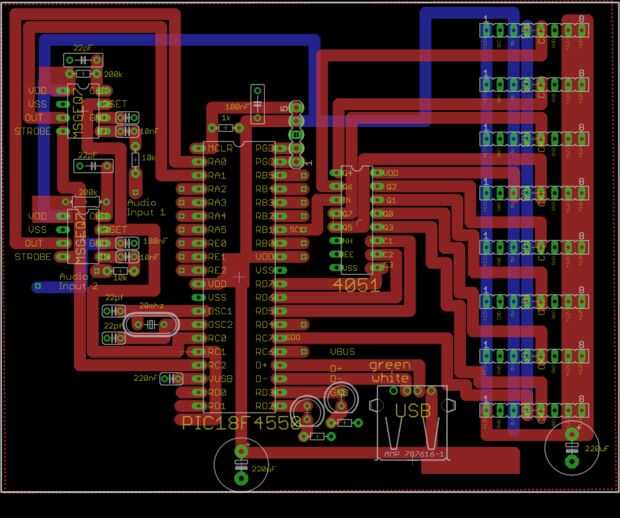

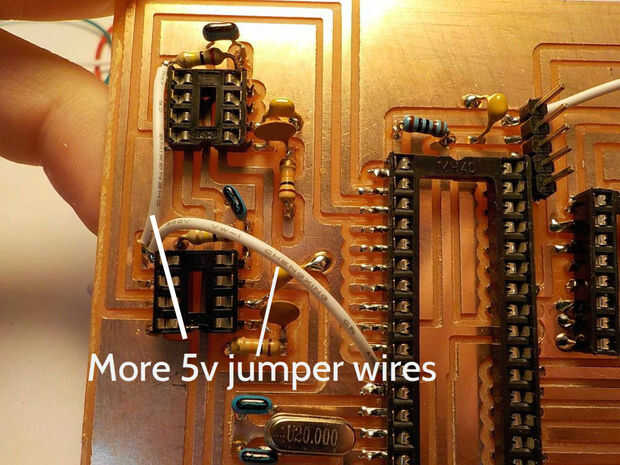

El archivo adjunto gcode le tablero del microcontrolador un CNC. También he adjuntado el fichero de la placa de águila por lo que el diseño puede ser modificado o convertido a los tipos de archivo diferentes. Las tablas se imprimen en una sola junta cobre cara para hay varios puentes necesarios. Todos los componentes se sueldan del lado cobre de la Junta. Los puentes han sido marcados con los cables de la parte inferior en el archivo de eagle y la imagen adjunta. Las placas fueron diseñadas para utilizar enchufes USB pero no pude encontrar ninguna así que cortar cables USB abrimos y soldar los cables directamente. Han sido etiquetados como los colores de los cables USB en caso de que necesite hacerlo demasiado.

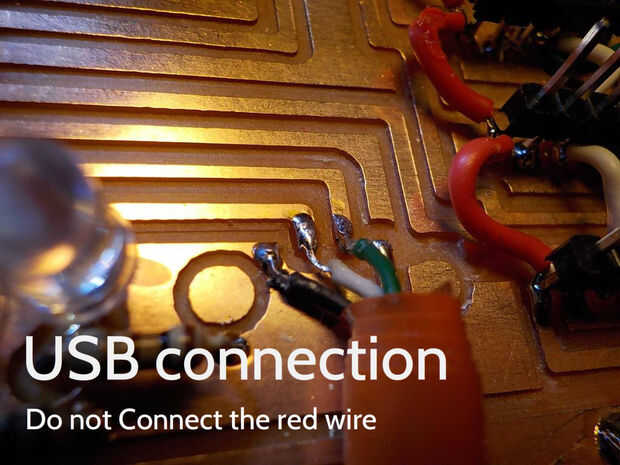

No suelde el rojo (5v) del alambre del USB. Este cable es para dispositivos que obtienen su energía a través del puerto USB (ratones, webcams, etc.). Funciona no este proyecto. Tableros de microcontrolador reciben 5v de un regulador de conmutación que se instalará en el paso siguiente. Incluyendo el cable USB rojo pondrá todo conmutación regulador salidas en paralelo que causará problemas.

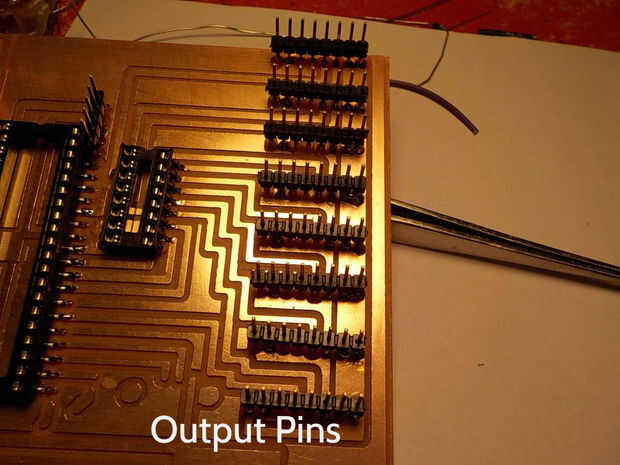

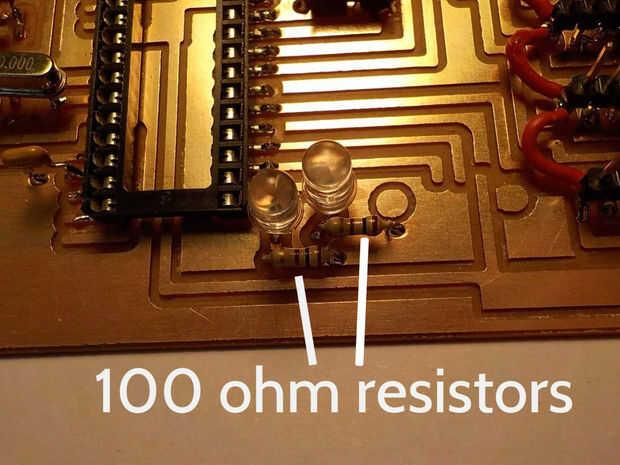

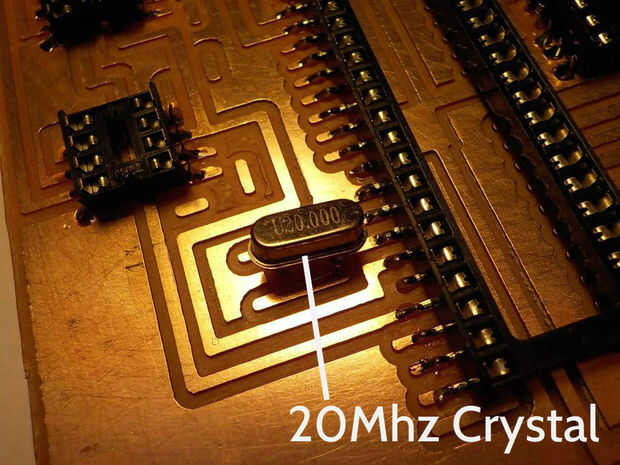

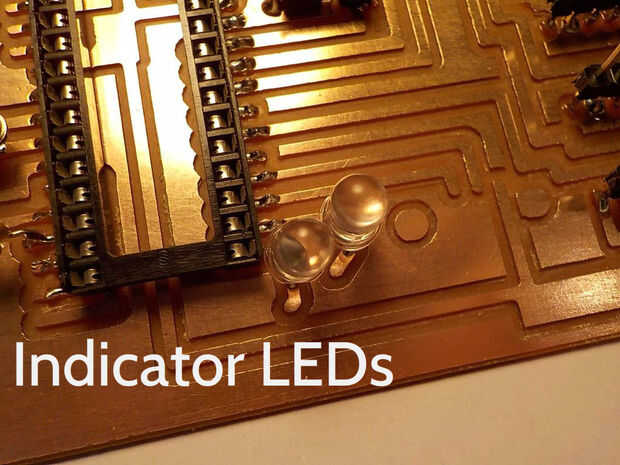

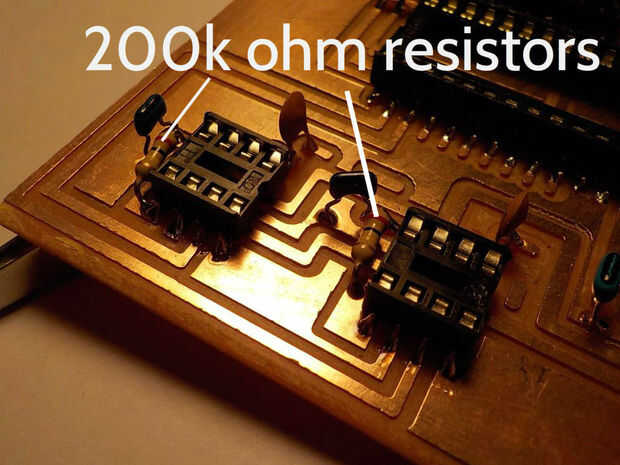

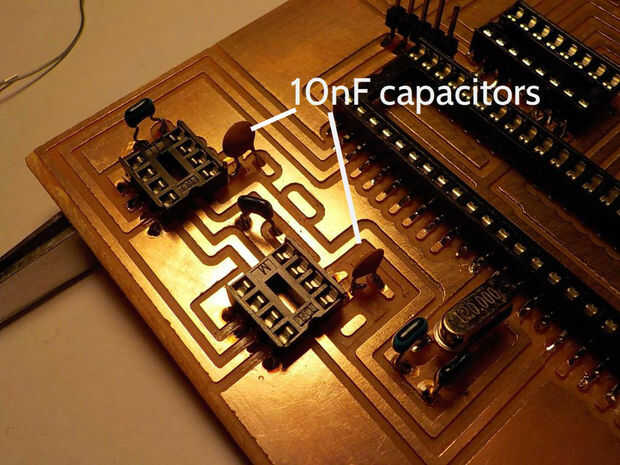

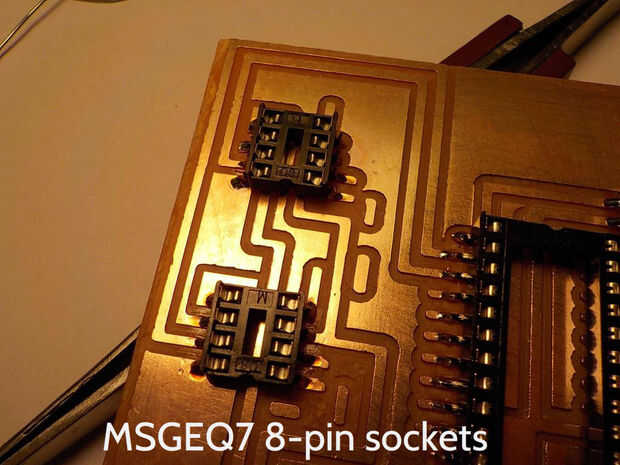

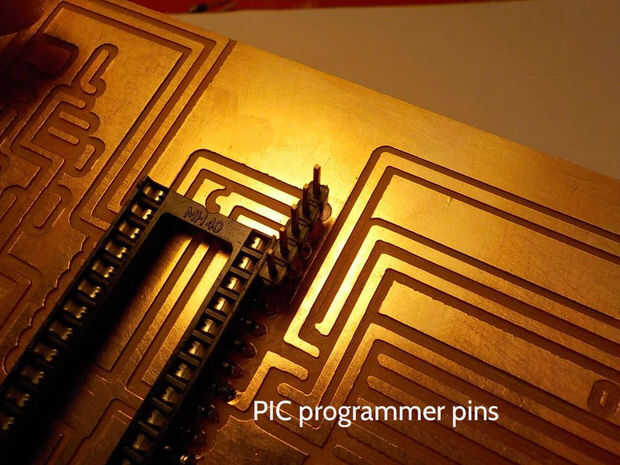

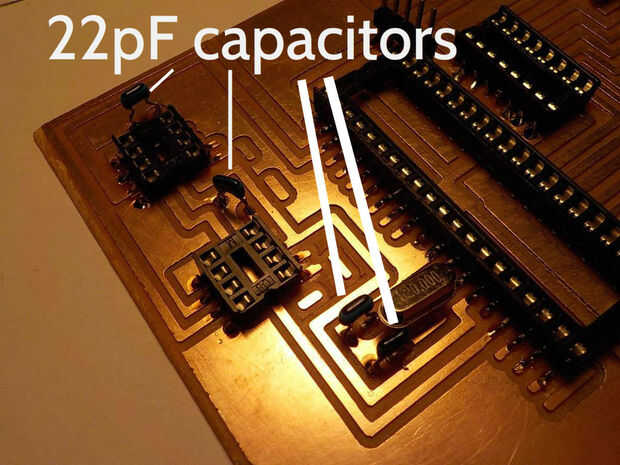

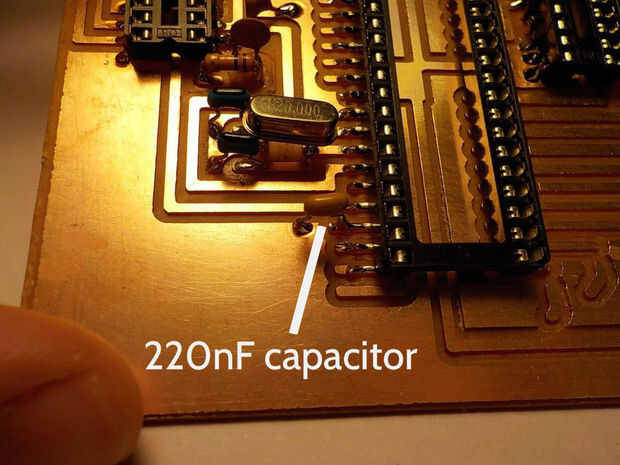

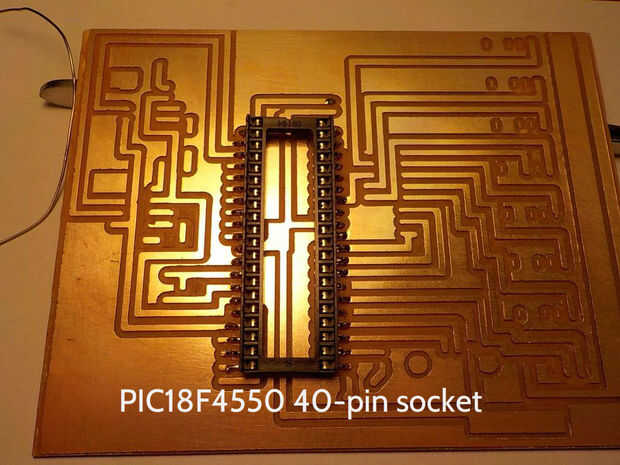

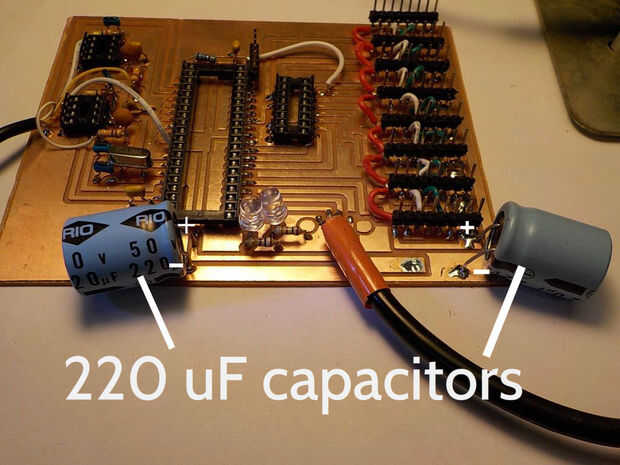

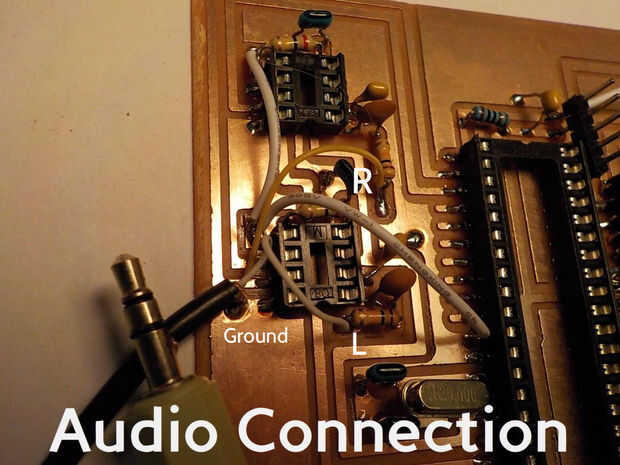

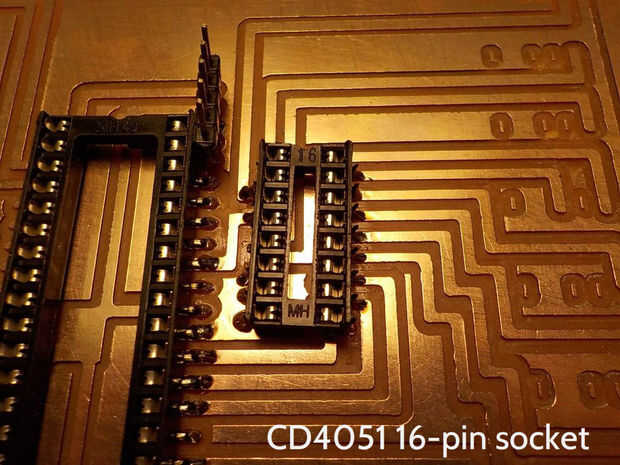

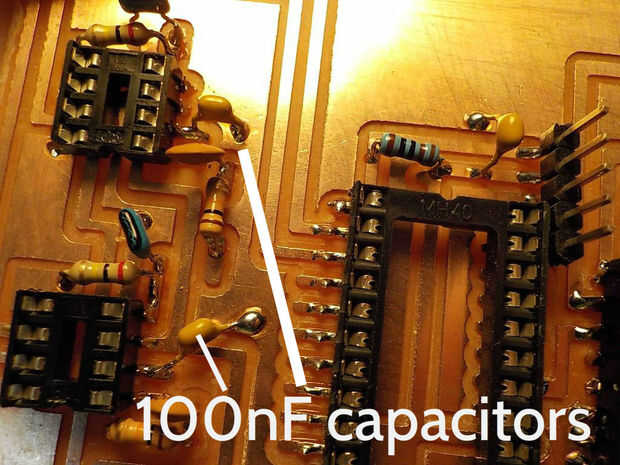

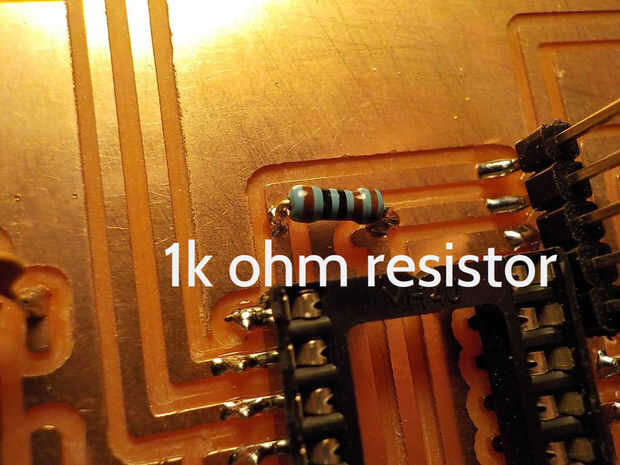

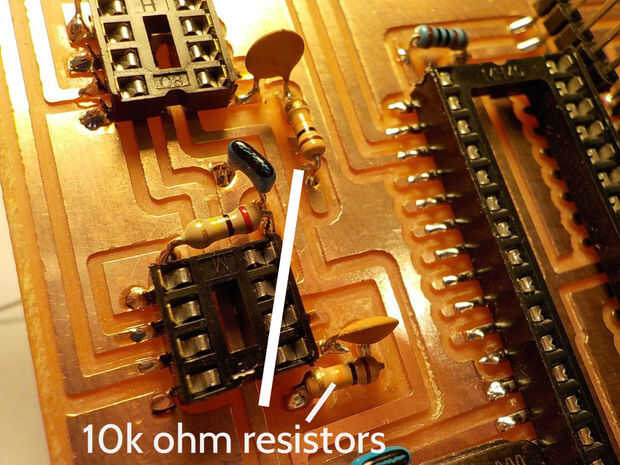

Las imágenes muestran las instrucciones paso a paso para agregar cada componente.
