Paso 3: Re-asssembling
Pasos:

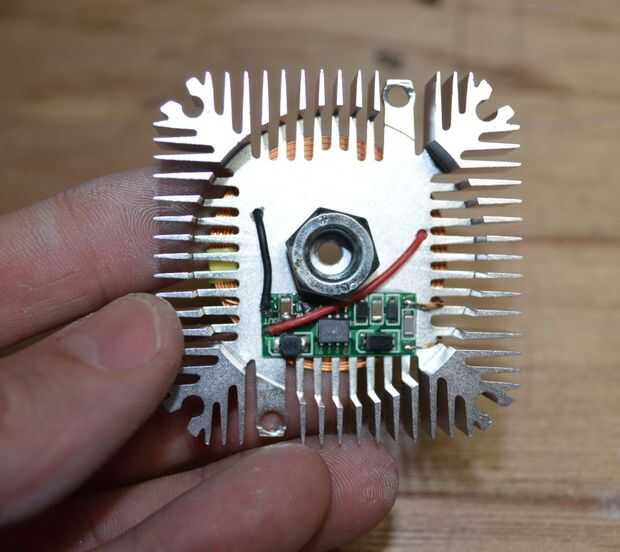

1. en primer lugar pegamento abajo el tablero de circuito pequeño que viene con el cargador inalámbrico, en el interior del disipador de calor.
2. luego de soldar los cables rojo y negro de la tarjeta de circuitos del LED.

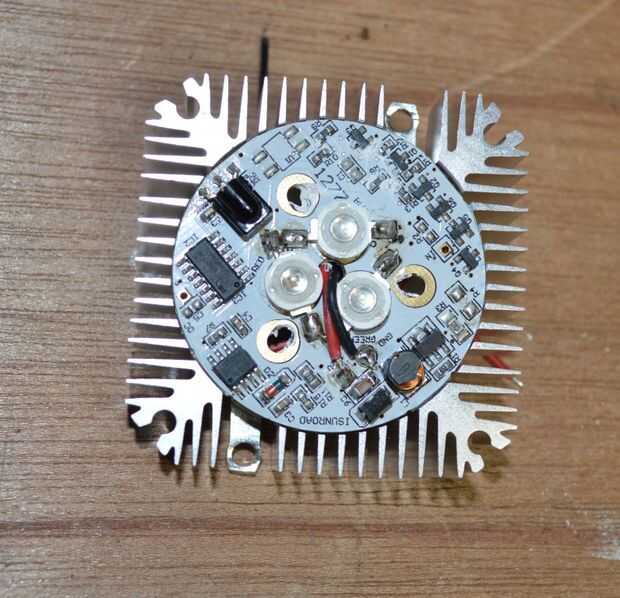

3. Pase los cables rojo y negro del cargador a través del agujero en el centro de la tarjeta de circuitos del LED y la soldadura en su lugar.

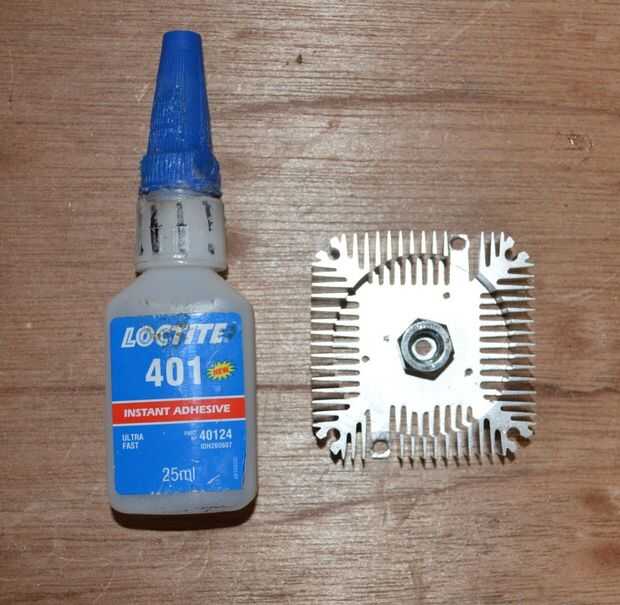

4. Pegue una tuerca en el centro del disipador de calor. Esto actúa como un disipador de calor sí mismo y evitará que la placa de circuito de LED mover demasiado en el disipador de calor. Lo que es realmente genial es el agujero en el disipador de calor donde el ventilador fue es un ajuste perfecto para el LED. Si quisiera, podría tener el circuito de LED sentarse derecho en el disipador de calor.

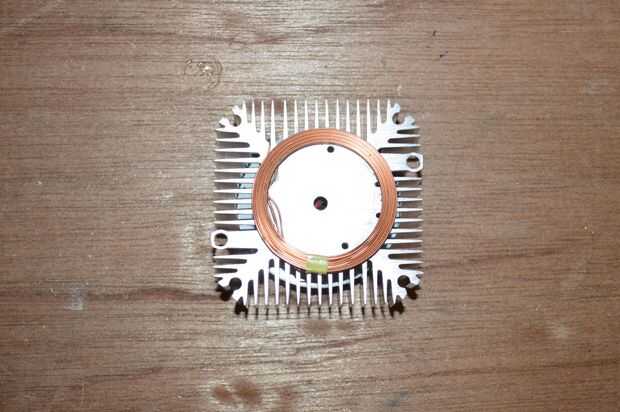

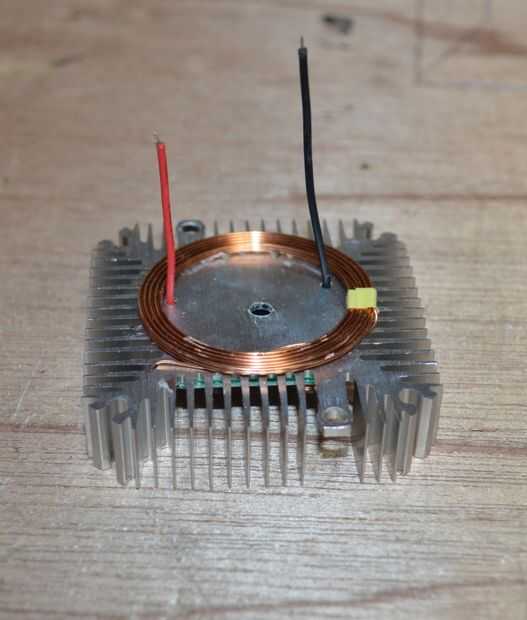

5. pegue el cobre de la bobina del cargador a la parte inferior del disipador térmico.

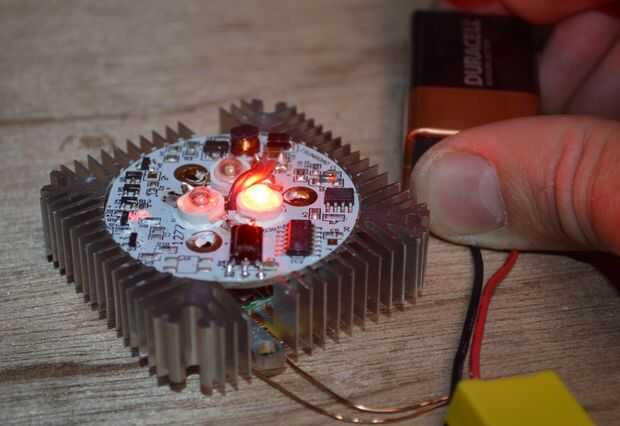

6. prueba
Nota: inicialmente iba a tener la placa de circuito carga pegada a la parte inferior del disipador térmico. se puede ver en una de las fotos que un agujeros perforados en medio del disipador de calor y los cables del cargador que se pega a través de los orificios. Decidí no bajar esta opción como se ve un poco desordenado.
