Paso 5: Cortan la placa de circuito

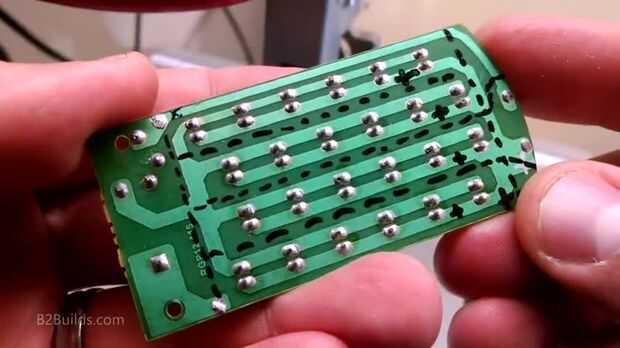

Porque esto es una linterna tan barato, la placa de circuito es un diseño simple unilateral. Fácilmente pueden ver las huellas en la parte posterior y averiguar cómo conecta todo.
24 LEDs se conectan en paralelo. Es decir, todos los extremos positivos de los LEDs están conectados juntos y todos los extremos negativos de los LEDs están conectados juntos. Que están dispuestos en 4 filas de 6 LED, con los rastros a lo largo de esas 4 filas. También hay una resistencia entre el voltaje de entrada y los LEDs, que camina la tensión hasta el nivel adecuado para los LEDs.

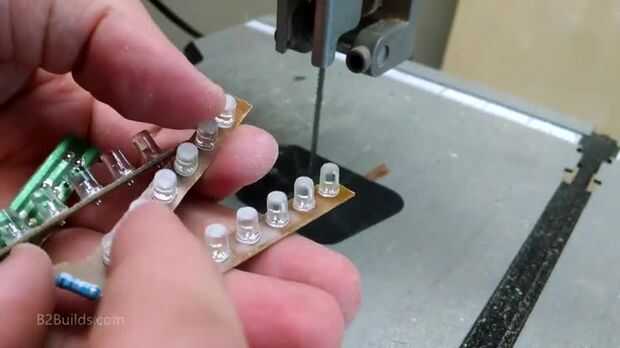

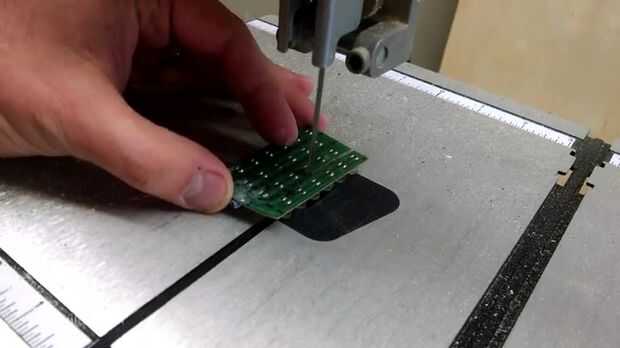

Para hacer una tira larga de esto, corte el extremo del tablero con el interruptor de encendido, primero cortan la junta entre las 4 filas de LEDs. Usé mi sierra de cinta, pero fácilmente puede usar una herramienta dremel (rotatorio) u otra pequeña sierra. Puede dejar el resistor conectado a una de estas tiras. Esto hará más fácil más adelante debido a la resistencia ya se conectará al circuito.
