LED Sensor - TicTacToe juego (3 / 7 paso)

Paso 3: La conexión para arriba!

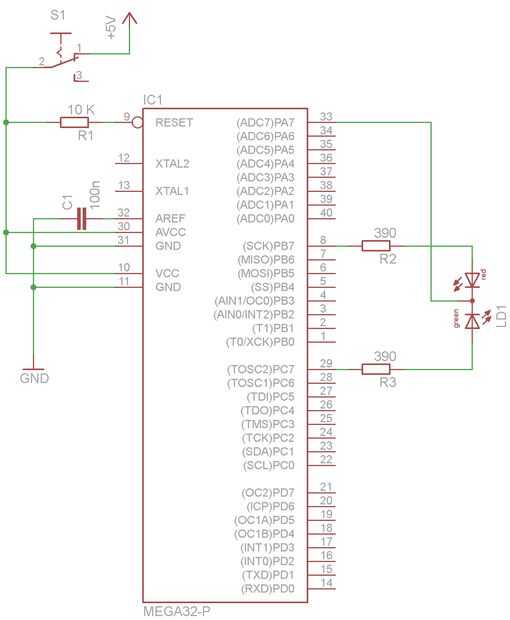

El cableado es bastante fácil, el ATmega32/16 tiene 4 puertos de la entrada-salida con 8 pernos. El interruptor se utiliza para cortar el suministro de energía, el resistor de 10K y el condensador de 100nF son piezas estándar para traer el ATmega32/16 a la vida. Los cátodos de los LEDs de los primeros LEDs de ocho se conectan a PORTA (cat1 -> PA0, cat2 -> PA1,..., cat8 > PA7). Los primeros ocho rojo ánodos están conectados al PORTB (anr1 -> PB0,..., anr8 -> PB8). El primer octavo verde ánodos están conectados a PORTC (ang1 -> PC0,..., ang8 -> PC8). El último LED, LED9 está conectado al PORTD como sigue: cat9 -> PD7, anr9 -> PD6, ang9 > PD6.

Al principio traté de conectar los LEDs en una matriz que hubiera ahorrado un montón de pines del regulador, pero resultó que los LEDs necesitan alrededor de 200 milisegundos para descarga. Esto puede sonar poco pero hace imposible a multiplexar los LEDs sin flickeringm así que esto es por qué necesitamos tantos alfileres.

En el cuadro el cableado se ve un poco sucio pero funciona :) También se puede ver la energía utilizará para el juego. Primero utilicé algunas pequeñas baterías que tenía una tensión de 12V y un regulador de voltaje. Las baterías se drenaron a rápidamente así que busqué una alternativa y descubrí que uno puede abrir una batería de bloque de 9V. Después de abrir uno tiene 6, 1, 5V pilas. Tres de ellos en serie son convenientes suministrar la energía para el juego y no muerto demasiado pronto. Mina son realmente ya dura 3 años ;)
