Paso 9: LED hacer conexiones
1. utilice conectores de empalme para conectar las tres tiras de LED

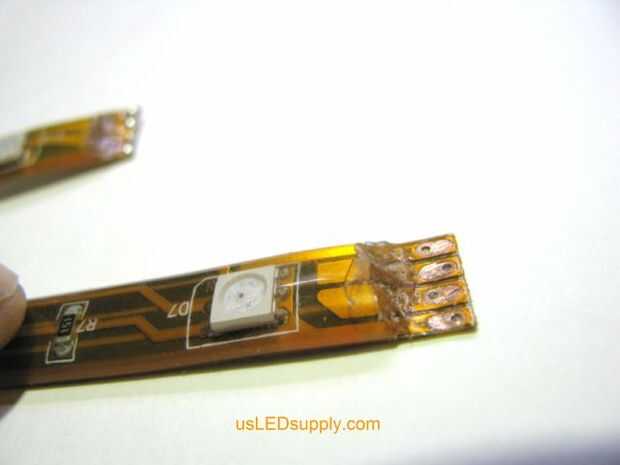

~ ~ Pelar apagado la capa impermeable en el extremo de la tira que cubre las almohadillas de soldadura.

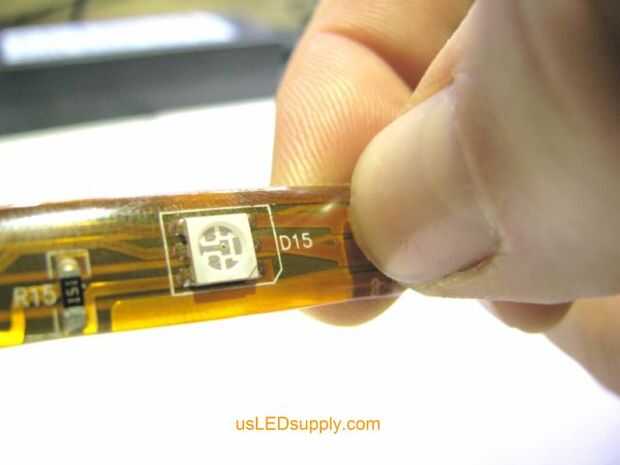

~ ~ Retire aproximadamente 1/4" de la capa impermeable del extremo de la tira. Puede usar la uña (Si utilizas un cuchillo-no recomendado - tenga muy cuidado de no cortar a través el circuitboard.

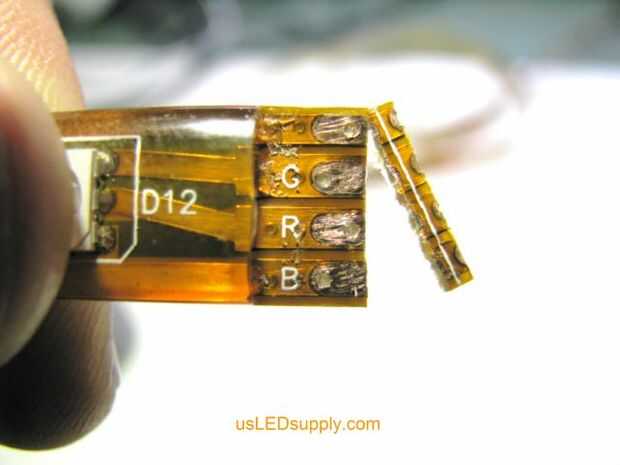

~ ~ Para obtener mejores resultados, limpie los contactos con lija fina o un cepillo de alambre. También, recortar 1/16" el extremo de la placa de circuito para que el conector hace mejor contacto con las pastillas

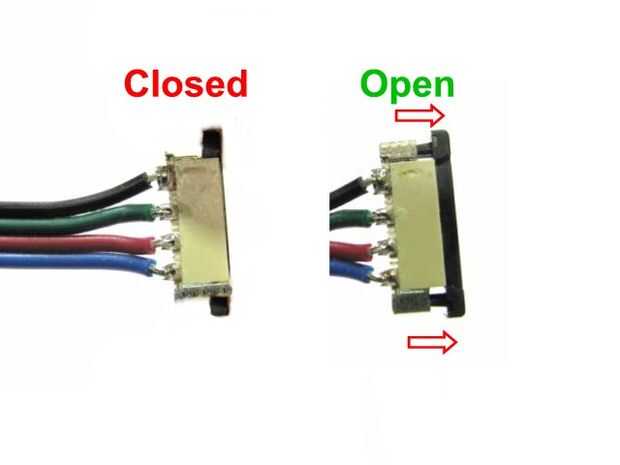

~ ~ Tome los conectores y abrir tirando el negro hacia fuera las piezas.

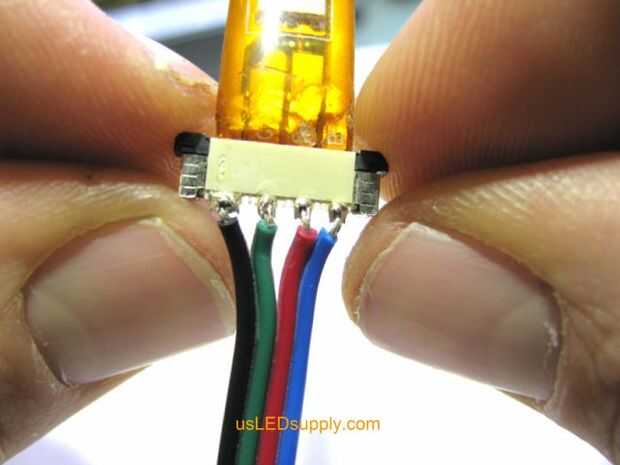

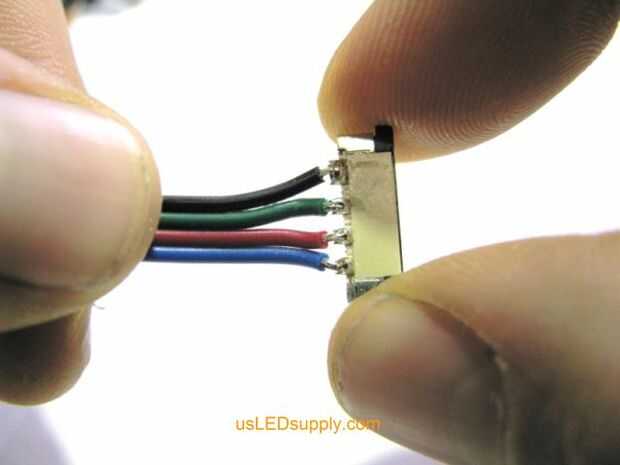

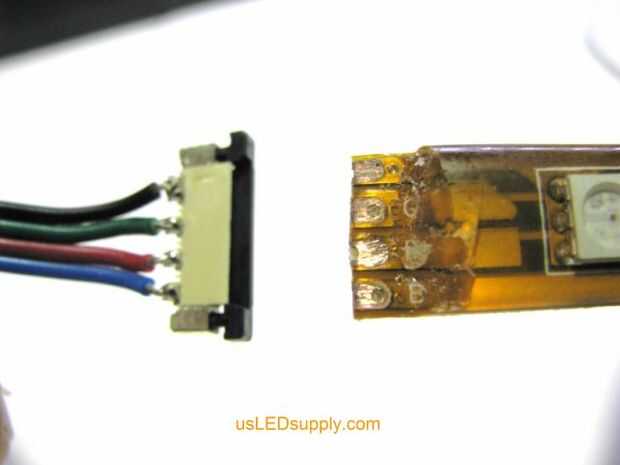

-Inserte tira RGB conector de apertura, teniendo cuidado para que coincida con el color del cable con etiquetas de color en la tira de flex. La parte inferior de la tira flexible debe tocar la pieza negra. Introducir lo más lejos posible.

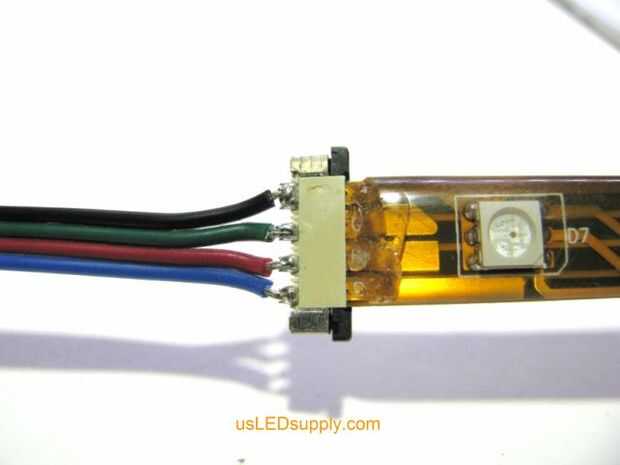

~ ~ Empuje la pieza negra en, bloqueo de la franja de flex en el lugar.
Ahora, este es el orden que va a hacer las conexiones siguientes:
Tiras de LED, cable de control--4 pines--IR receptor controlador--fuente de alimentación de 12W
Por lo tanto, dice:
2. tiras de LED, Cable de Control
(Al final de su última tira de LED (uno en la parte inferior) para el cable de control de la soldadura)
~ ~ Quitar sobre un ¼" de la capa a prueba de agua desde el extremo de la tira. Puede usar la uña (Si utilizas un cuchillo tenga muy cuidado de no cortar a través de la placa de circuito). Para mejores resultados, limpie los contactos con lija fina o un cepillo de alambre.

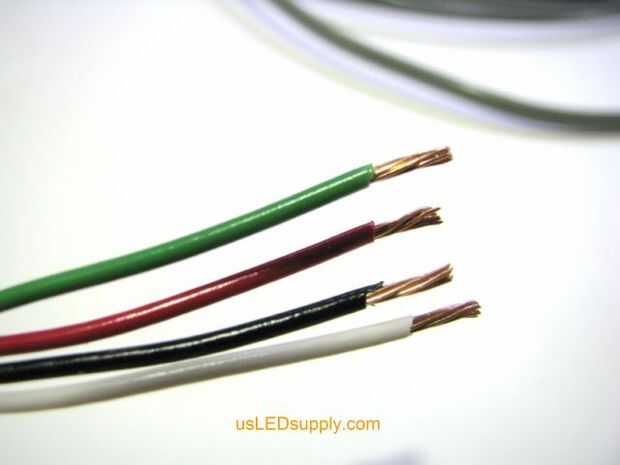

~ ~ Si utiliza el cable de nuestro control, tira la caja aproximadamente 3/4". Cada pequeño de la tira de alambre 1/8". Para mayor protección, poner 1" pedazo largo de calor tubería de encogimiento sobre el alambre (para que cuando termine se puede colocar sobre la conexión).

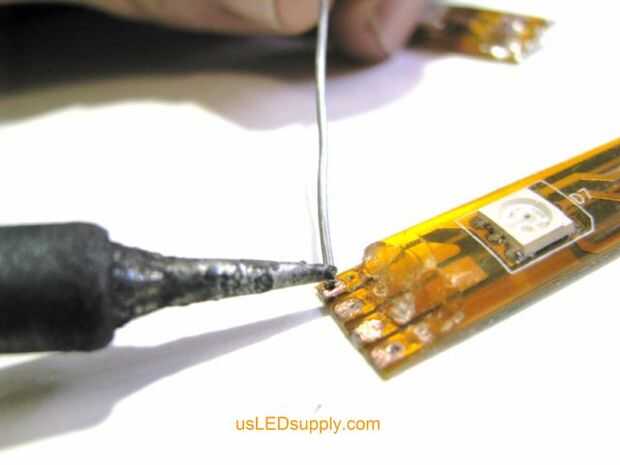

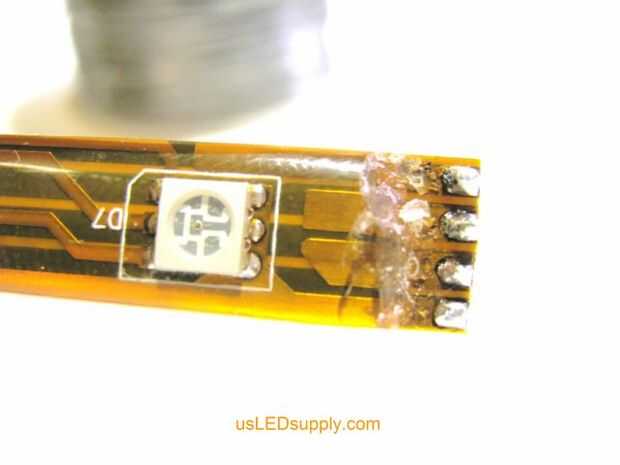

~ ~ Con un soldador caliente, limpiar, usar soldadura de resina base para pre-las almohadillas de soldadura de la lata y pelado los cables con soldadura. No tarda mucho en calentar la tira ser tan rápido!

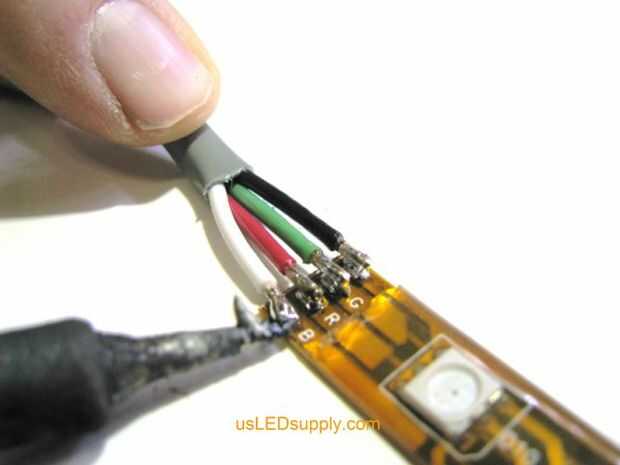

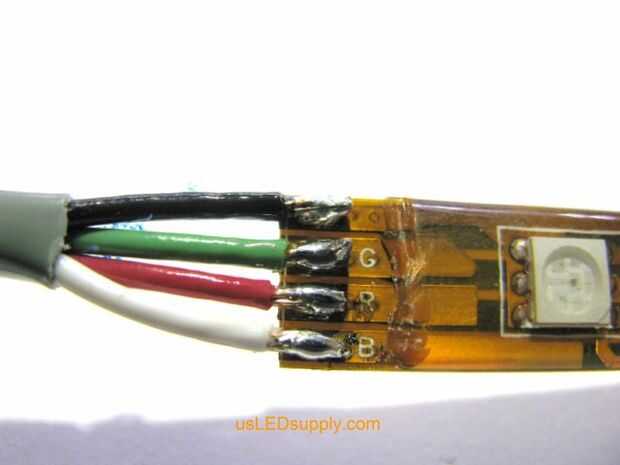

~ ~ Coincidir los cables a las almohadillas en el extremo de la tira, asegurándose de que los colores coinciden con las letras de código de color. Con una pequeña soldadura exceso de la pistola, toque la almohadilla y el cable al mismo tiempo, les juntas de soldadura. Agregar más estaño si es necesario. Repita el proceso para los restantes tres almohadillas/cables.
~ ~ Conexión cubierta caliente derretimiento pegamento o tubería para mayor protección del encogimiento del calor. Tenga cuidado de no quemarse!
3. control de Cable - conector de 4 pines
~ ~ La soldadura del conector de 4 pines y el otro extremo del cable de control.
~ ~ Soldar el conector de 4 pines y cable de control juntos.
4. 4 pin conector--receptor IR controlador--fuente de alimentación de 12W
~ ~ Simplemente enchufe en uno al otro, en este orden.
Ahora estás listo para probar la luz apagada y ver si funcionan.
