Paso 3: Conexión de luces del LED
Esto es donde sobre todo seguí el Instructable original. Básicamente vas a conectar 4 LEDs en serie y conectar al Buckpuck. Usted también necesitará conectar una resistencia de 1w para el Buckpuck para limitar la corriente a los LEDs. Estos LEDs están clasificados en solamente cerca de 350 mA, así que necesitamos la resistencia para establecer para nosotros.
El Buckpuck he utilizado fue un modelo de mA de 1000, y creo que es el más común (al menos, fue cuando miré en eBay...) Si también está usando ésta, necesita una resistencia de ohm 1750. Si no está utilizando el modelo de 1000 mA, deberá calcular el valor de la resistencia.
Un pequeño trozo de PCB puede ser útil aquí hacer las conexiones. Apenas corté uno de un pedazo más grande de la "chatarra" que tenía. Hay seis conexiones sobre el buckpuck. La energía de entrada, los pines de control y la potencia de salida. Conectar la resistencia entre los pines de dos control. Para conectar los cuatro LEDs en serie, conecte el extremo negativo de un LED para el extremo positivo de la otra. Una vez tienes esa serie, conecte el extremo positivo de la salida del Buckpuck para el extremo positivo del primer LED de la serie. Luego conecte el extremo negativo del último LED al extremo negativo de la buckpuck.

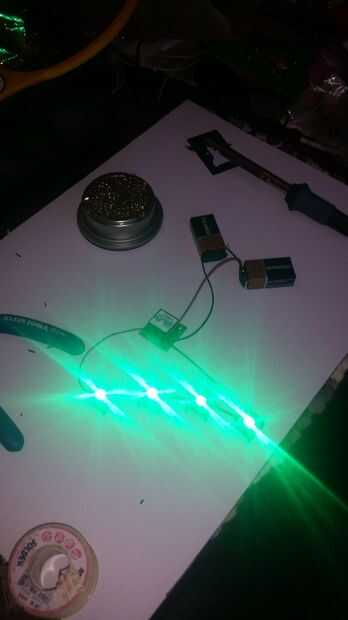

Pruebe la conexión. Puede utilizar un par 9Vs en serie o un adaptador de corriente de 12v de cualquier tipo. Si encienden todos los LEDs, estás en el negocio.
