LED Slap Wrap Pulsera: Experimentos en conductor del Laser bordado (4 / 10 paso)

Paso 4: Organizar y el diseño de su circuito

Antes de llegar a mucho, ahora es el momento de comenzar a maquetar y diseñar su circuito. Esto se planeó en su diseño. La corriente se llevará a través del hilo conductor por lo que es importante pensar en dónde y cómo se conectará este hilo.

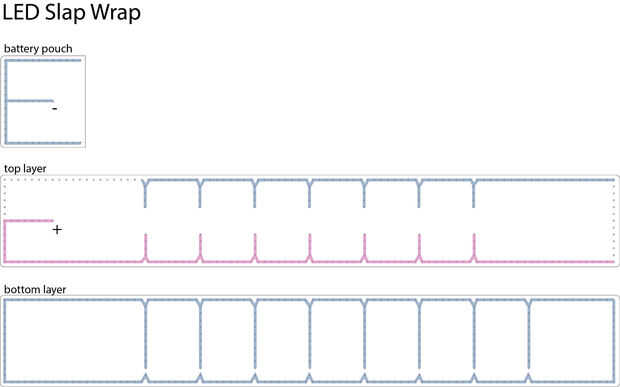

Hemos optado por organizar el circuito en serie para mantener la tensión para el uso de una fuente de energía pequeña. Además, el objetivo de nuestra organización de circuito y el diseño es para que cuando la pulsera de la palmada se une a la muñeca (es decir, que dobla sobre sí mismo - los pliegues de la espalda en la parte superior), entonces el circuito se completará. Esto requiere asegurarse de que el hilo con una corriente positiva hace contacto con el hilo que es una corriente negativa. Si te fijas bien en el diagrama, usted notará que cuando la pulsera se dobla sobre sí mismo completará la conexión del circuito como se describió anteriormente. Además, la bolsa de batería está diseñada para que el hilo se pone dentro para hacer contacto con la fuente de alimentación que se ponga en su lugar más adelante.
