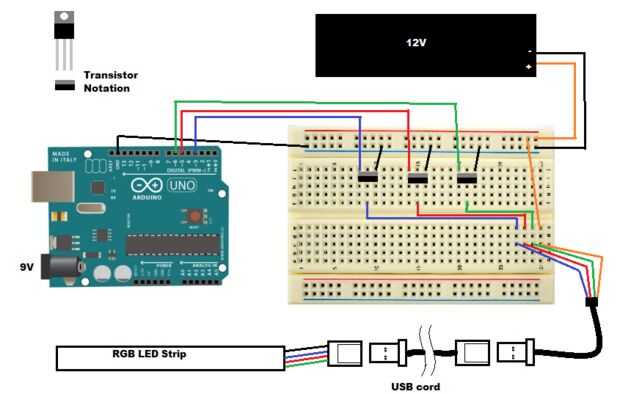

Paso 4: Diagrama esquemático y soldadura

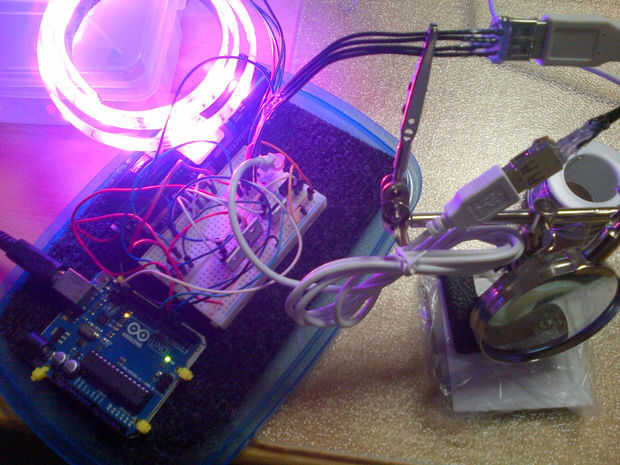

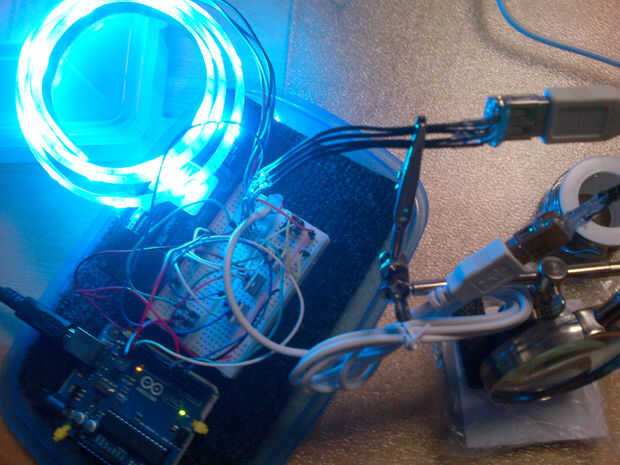

Los circuitos en este proyecto son bastante simples. Decidí mantener la placa en vez de hacer un tablero de prototipo más permanente. Lo hice solo para que fácilmente puedo reutilizar todos los componentes luego.

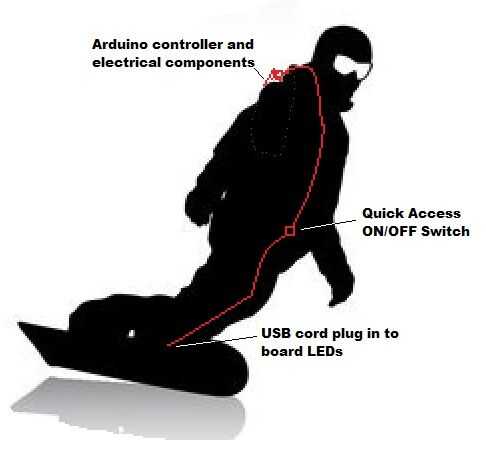

Necesitaba encontrar una manera para conectar todo esto a la tira de LED en el snowboard. Porque se necesitaba de cuatro alambres (cátodo de 12V, rojo azules y verdes los ánodos), utilicé los cables USB ya que tienen 4 pines. Esto también hizo fácil enchufe y desenchufe todo, cuando se baje de la Junta. Este cable USB funcionaría a través de mi chaqueta y mis pantalones de nieve. También he añadido un interruptor en la línea de 12V por lo que rápidamente podría dar vuelta los LEDs de encendido y apagado mientras que monta. Este interruptor fue instalado justo debajo de mi chaqueta por encima de mis pantalones de nieve. Este interruptor se muestra en la segunda imagen pero no está en el diagrama de cableado. También, he añadido un interruptor y potenciómetro para la línea de 12V en la placa. Son redundantes pero agregué para control adicional. Estos no se muestran en el diagrama de cableado.

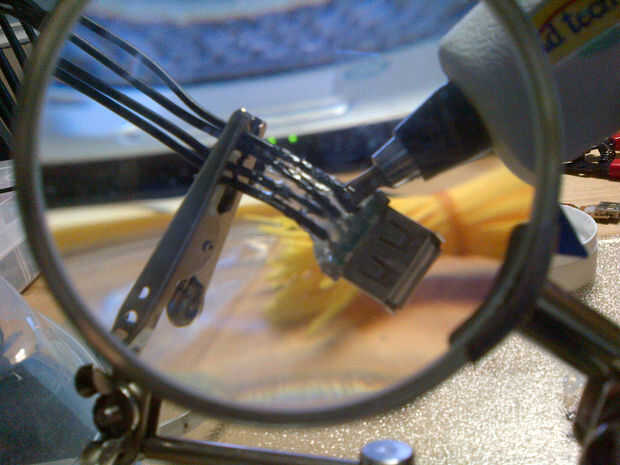

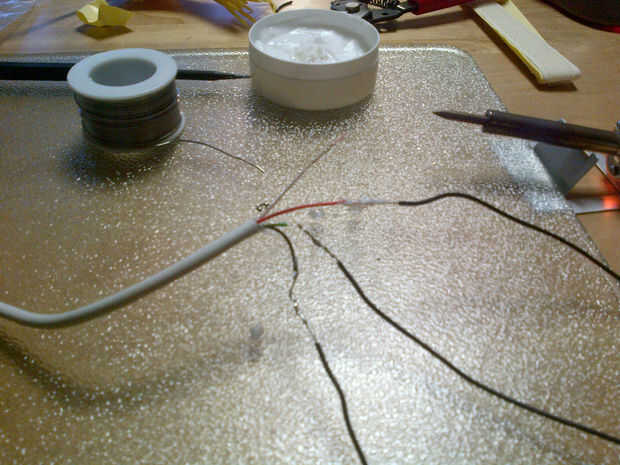

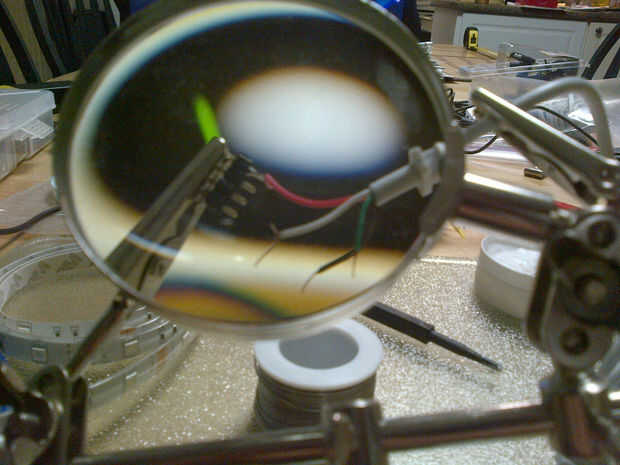

Usando el USB cables requieren algunos de soldadura. Al hacer esto, asegúrese de conectarse todas las clavijas de los cables correctos. Sólo usé algunos puertos USB viejo que no importa desarmar para el proyecto. Recomiendo usar flux para soldar como hace la vida más fácil. Para ocultar los conductores expuestos utilicé una pistola de pegamento y cinta aislante. Hay probablemente mejores formas de hacerlo pero esto fue una manera barata y fácil para hacerlo.
