LED sostenedor de la servilleta de la resina (3 / 6 paso)

Paso 3: LEDS y cables

Descargo de responsabilidad-soy un novato con LEDS y electricidad (con la información brillaba de 'Piratería electrónica' y 'Make: Electronics') así que la información no puede ser 100% correcta :( Por favor sea amable.  Verifique que las luces del sostenedor de la servilleta eran todo funcionales!  Incluso testigos de lo que brilla intensamente durante pocas horas en una fiesta.

LEDS y Reistors

Cada pared del sostenedor de la servilleta tenía 2 LEDs y una resistencia.  Los 2 LEDs fueron conectados en serie y una resistencia fue agregada en el lado negativo (con excepción de los sonidos a luz.  Consulte esa sección en particular sobre el cableado).

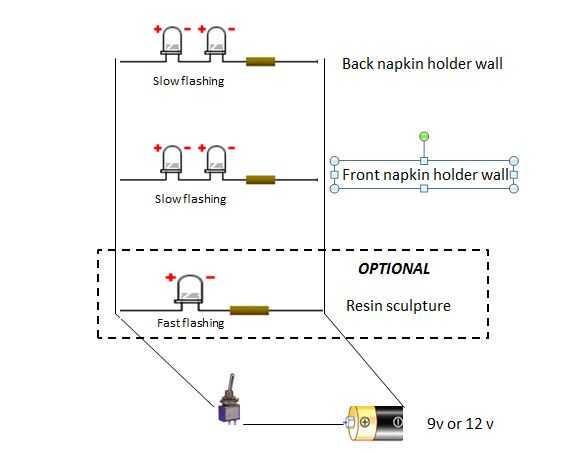

Las 2 paredes entonces fueron cableadas en paralelo (consulte el diagrama).

Opcionalmente, adicional LED y un resistor se agregaron a las esculturas de resina (consulte la parte opcional del diagrama).  Si 2 LEDS fueron utilizados en la escultura de la resina, fueron conectados en serie y la resistencia fue agregada en lo negativo.  Luego estos fueron conectados en paralelo a las 2 paredes.

He utilizado sobre todo lento parpadeo y parpadeo rápido LEDs (3.0-3.6v adelante voltaje, de corriente directa de 20 ma) ( http://www.amazon.com/microtivity-IL604-Slow-Rotating-Resistors-Pack/dp/B007RO9X82 ) y batería de 9 voltios o batería de 12 voltios.

Aquí están las resistencias que utilicé dependiendo del número de LEDs y batería solía ir con el diagrama:

2 LED en serie + resistencia de 200 ohm 1/4 watt para pila de 9 voltios
2 LED en serie + resistencia de 300 ohmios 1/4 watt para batería de 12 voltios
1 resistencia de 1/4 watt LED + 330 ohm para pila de 9 voltios
1 resistencia de 1/4 watt LED + 470 ohm para batería de 12 voltios

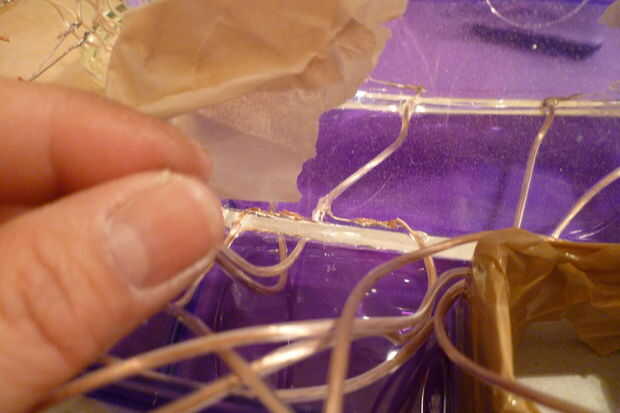

Cableado

No cable todo a la vez - que puedo utilizar ya que requiere tiras de alambre que se recorta cuando sea necesario más adelante.

Prueba

Prueba todos los LEDs individuales para asegurarse de que funcionan.
Conectar a la batería y asegúrese de que funciona antes de soldar y procedimiento:
Después de conectar los LEDs en serie para el aplique de pared individual o en la escultura de la resina
Después de conectar los LEDS de las paredes en paralelo
Después de conectar el LED opcional en la escultura de la resina a las paredes en paralelo
