Paso 5: Información adicional de sonido a luz Servilletero
Kit de modificación:
He modificado el kit un poco:
1. sustituir 2 rojo claro y claro de 2 LEDs amarillos para los 4 LED rojos sólidos en el juego. En este caso los 4 LEDs están conectados en serie, así que ten cuidado en sustitución de LEDS. Funciona de pilas de 9 voltios. El rojas y amarillas que usé tienen una tensión de 2.2 a 2.8. Creo que los intermitentes leds como azul y verdes tienen mayor tensión directa por lo que no podía sustituir con batería de 9 voltios.
2. soldar los 4 LEDS a la Junta como lo indica la instrucción. En cambio, yo soldar cables a las ranuras de LED positivos y negativos. He marcado los cables negativos con un marcador negro que me ayude a alambre a los LEDs en las 2 paredes más adelante.
3. no utilizo el soporte de la batería que viene con el kit porque era demasiado grande. En su lugar, he creado una caja de cartón alrededor de la batería de 9 voltios sí mismo (consulte la Sección de batería) y usar un clip de soporte de la batería en su lugar (ver imagen). Asegúrese de que el pozo cartón de cinta con la cinta de embalaje.
Cableado:
Cuando suelda los componentes de la Junta, suelde clip de soporte de la batería directamente a la Junta. En cambio, yo soldar 2 cables que se conectarán a la batería más adelante. Así que el tablero ensamblado contiene todos los componentes excepto los LEDs y los cables de la batería (cables fueron soldados en las ranuras en lugar de otro).
Después de soldar los componentes en su lugar en la Junta, envuelve los cables (no la soldadura porque pruebas solamente) de lo LED de las ranuras en el tablero y los 4 LEDs y probado para asegurarse de que trabajó antes de continuar!
Cableado LED dentro de la servilleta las paredes titular también fue hecho diferentemente que los servilleteros. Soldado los cables a cada pata de los LEDs (no conéctelos en serie). Más tarde se unieron los cables de los LEDs que se incrusta en las paredes para los cables provenientes de la placa de circuito (ver diagrama).
Escultura de resina cráneo adicional para la cubierta de la batería:
También he añadido 2 intermitente LED en el cráneo de resina que se utilizaba como una tapa de la batería. Conecté la Calavera de LEDs en serie con los demás y añade una resistencia de 200 ohm en el lado negativo. Entonces alambré el LED del cráneo de resina al cable positivo y negativo de las baterías (véase la parte opcional del diagrama).
Verter la resina para las paredes:
Cinta 2 LEDS en el molde y verter la resina (consulte la Sección instrucción básica). Deje transcurrir 24 horas curar. Repita para la pared 2.
Verter la resina para la Base:
En primer lugar Vierta una fina capa en el molde para la base (consulte la Sección de instrucciones básicas y permitir curar).
En segundo lugar, coloque el soporte de la batería cardboard en el molde (refiérase a la Sección de instrucciones básicas). Si el soporte de la batería va a ser en la parte delantera junto al tablero montado, asegúrese que hay espacio suficiente para el soporte de la batería así como la placa de circuito. Vierta una capa delgada de resina en la base alrededor del soporte de cartón batería. Pesan lo portapilas para que no deriva en la resina y mover. Permita que la resina curar.

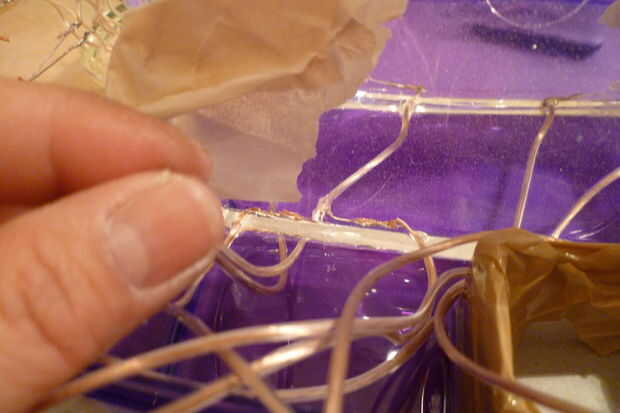

La Junta armada va a quedar en la superficie de la resina y no ser totalmente cubierta. Para descansar la placa de circuito para que no se sienta demasiado lejos en la resina, fijar las paredes en el molde ya que se encuentra más profundo en la resina. Coloque las paredes en el molde base y ejecutar los 4 cables de los LEDs en la pared debajo de las paredes frontales. Para que se no ser sumergido todavía en la resina que se verterá con cinta adhesiva los extremos de todas 8 alambres por encima de la resina.
Establecer temporalmente la placa de circuito en el molde y asegurarse de que había espacio suficiente para en el frente del sostenedor de la servilleta, ajuste las paredes según sea necesario, retire la placa de circuito. Las paredes del molde para asegurarse de que permanece en la posición de la cinta y asegúrese de que está nivelado. Vierta una capa de resina (casi a la altura) y déjelo curar.
Cable LED para la placa de circuito

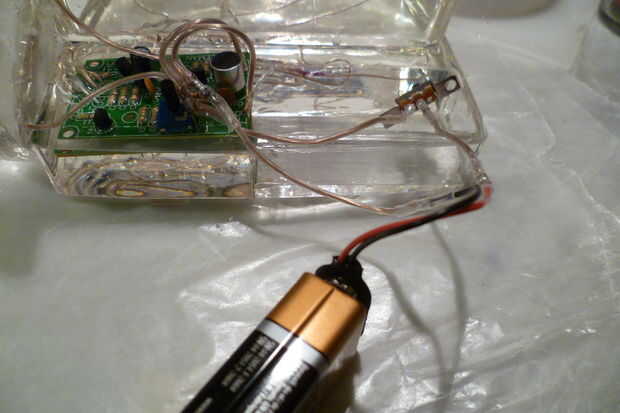

Después de la resina ha curado, prueba todos los 4 LEDs antes de soldar (para asegurarse de que los cables están correctamente emparejados). Envuelva los cables desde el tablero montado a los cables de lo LED en las paredes. Asegúrese de que tiene los cables correctos emparejados. Conectar la batería y asegúrese de que funciona. Después de la verificación, soldar los cables entre sí.
Inserte la Junta en base
Coloque la placa de circuito montada en el molde base y vierta cuidadosamente una fina capa de resina. Tenga cuidado de no conseguir la resina encima del micrófono o el potenciómetro. Por desgracia, resina filtra en el bote y así ya no soy capaz de ajustar la sensibilidad. Derramé suficiente resina para mantener la Junta en su lugar. Deje transcurrir 24 horas curar.

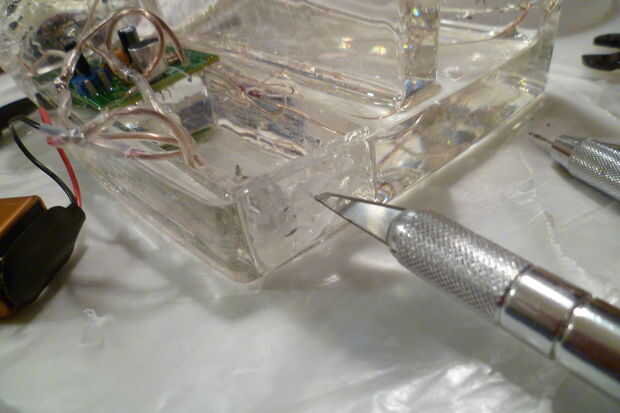

Después de que ha curado la base, retire el molde. Retire la cubierta de cartón batería con pinzas.
La tapa de la batería (opcional) de alambre y la batería lleva

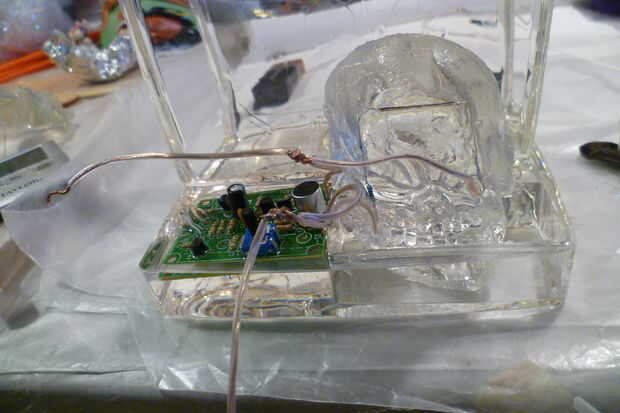

Si usted coloca opcional LED en la escultura de resina de cubierta de la batería, luego lo alambre ahora. Consulte el diagrama. Conecte el interruptor y los cables de la batería. Antes de soldar todo, conectar una batería de 9 voltios y asegúrese de que los interruptores y luces todo funciona.
Interruptor de lugar

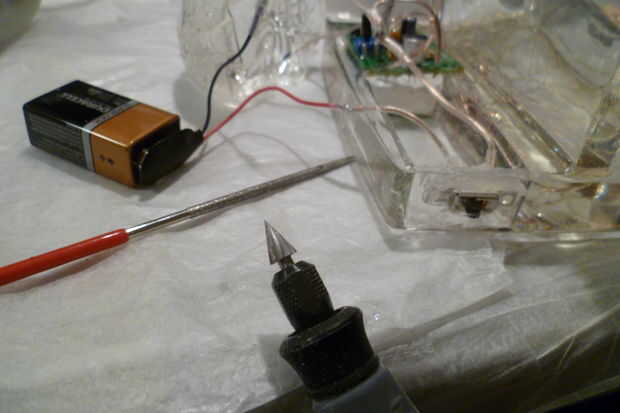

El soporte de cartón batería fue colocado cercano de los lados de la base para que la batería todavía se celebraría en el lugar pero era lo suficientemente delgada como para cortar a través para insertar el interruptor de la pared. Primero perforé un agujero con un taladro pequeño hobby. Luego usé un archivo para ampliar el orificio. Repetí el procedimiento para crear otro agujero cerca del primer agujero. Luego usa una dremel e inserta en los orificios creados para agrandarlo con cuidado para que el interruptor podría caber a través de.
Una vez creado el orificio del interruptor, utilice pegamento caliente y pegamento el interruptor en su lugar.
