Paso 4: Perforar agujeros para los pivotes

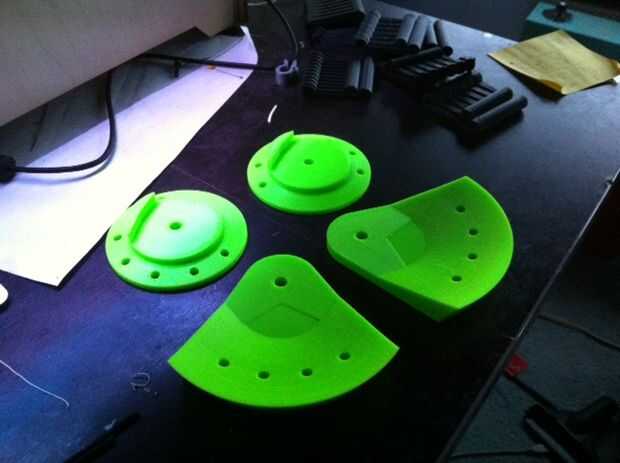

Los pivotes son las partes que fije la visera al casco y permiten que gire hacia arriba y hacia abajo. La pieza circular se fija al lado del casco, mientras que los pernos de la pieza en forma de cuña a la pantalla. Diseñé este par de Solidworks, donde podía igualar las superficies de contacto de los pivotes a la curva exacta de la esfera de 14". También me aseguré que puede ser impreso sin ningún material de apoyo por lo que se puede hacer en cualquier impresora 3D. Entrarme en contacto con los archivos .stl de mi pivotes, o sienta libre diseñar su propio!
Pivotes en casco:

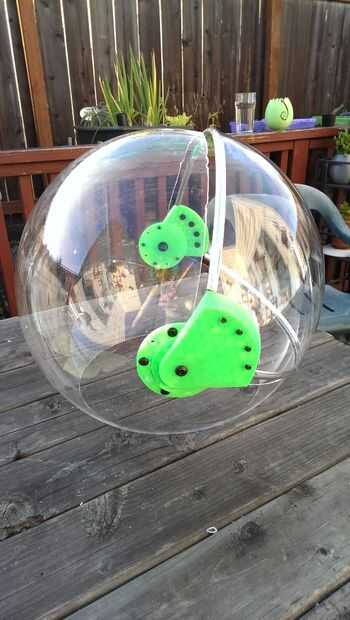

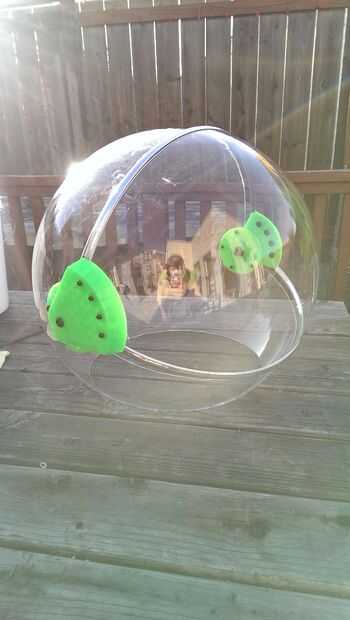

Una vez que se imprimen sus pivotes, compruebe el ajuste de las piezas circulares de casco-lado en los agujeros de 2" de diámetro y archivo a cualquier unevennes. Luego, la pieza en lugar de cinta y marcar la ubicación de cada orificio con un marcador de borrado en seco. Taladre los orificios de casco de lado con un taladro de 7/32 bits. En este punto, podría cubrir los bordes crudos en el casco con cinta de 1/2" negro. Utilice #10-24 x 3/8" tornillos de cabeza de la máquina y tuercas para fijar los pivotes redondos.
Pivotes en visor:

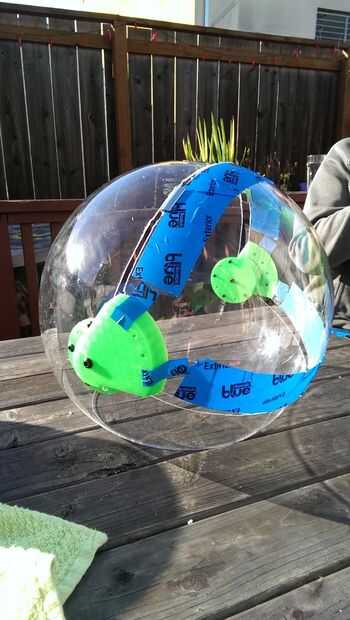

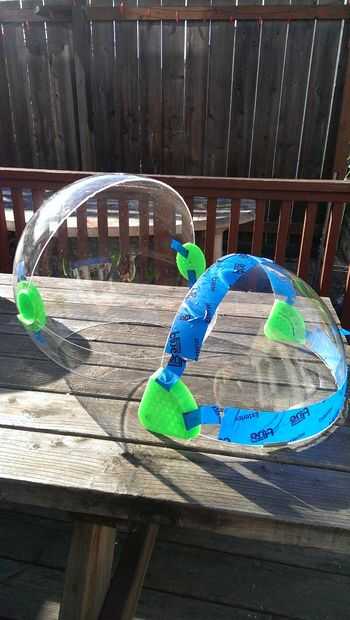

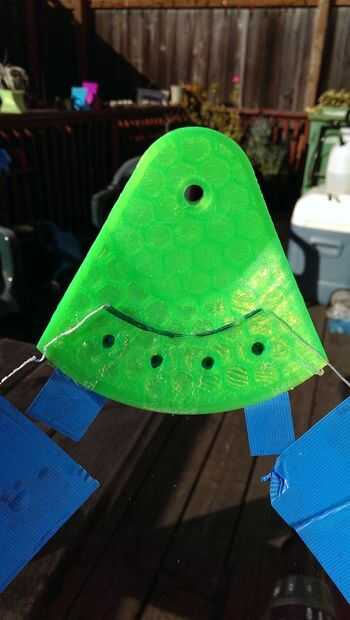

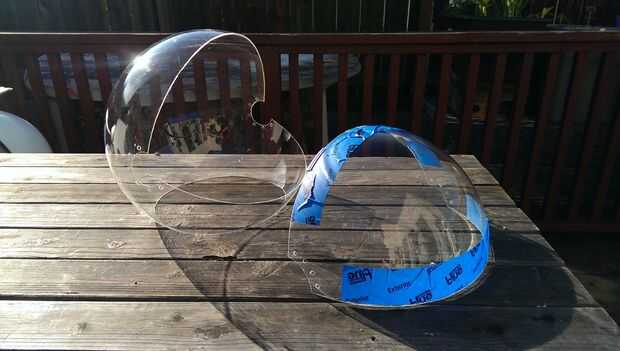

A continuación, los pivotes de la visera de lado en lugar de cinta y prueba-montar el visor en el casco para asegurarse de que puede abrir y cerrar completamente (utilizar 1/4-20 x 1 "pernos). Márquelos y retire la cinta y el pivote antes de taladrar en el visor. Coloque el pivote con pernos avellanados de #10-24 x 3/4" y tuercas ciegas.
Corte el borde plata longitud para cubrir los bordes superior e inferior de la pantalla. Auge, los bordes acabados!
