Paso 5: Cableado de los leds y Arduino

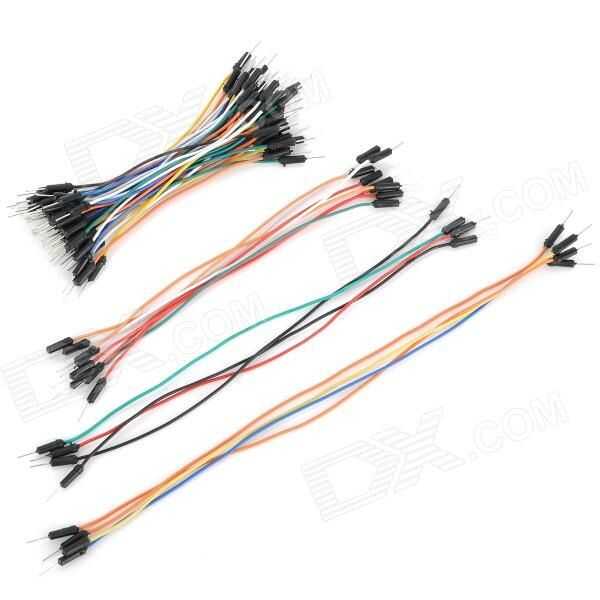

Para este paso, usted necesitará el Arduino, resistor, condensador, fuente de alimentación, cable. Aquí tienes un montón de opciones. Un protoboard pequeño o un trozo de perfboard facilita el cableado del proyecto. Si la estrella tiene que ser permanente, un pequeño trozo de perfboard con los cojines de la soldadura es ideal. Para este proyecto vamos a utilizar una placa sin soldadura para hacer fácilmente eso leva de modificaciones. Tres pernos se usan en el Arduino, tierra, 5volts y pin6. en la protoboard, montar el resistor y el condensador. Un pequeño led con resistencia limitadora de corriente también puede ser utilizado pero no es necesario. Aunque es útil para indicar que la energía está presente. Si usted decide utilizar la energía led, asegúrese de que utilizar una resistencia de limitación de corriente en serie con él. Leds están polarizados, deberás conectar el ánodo a positivo y el cátodo al negativo. La resistencia puede ir en cada pierna. Usé un led con resistencia de 150 ohm de verde.

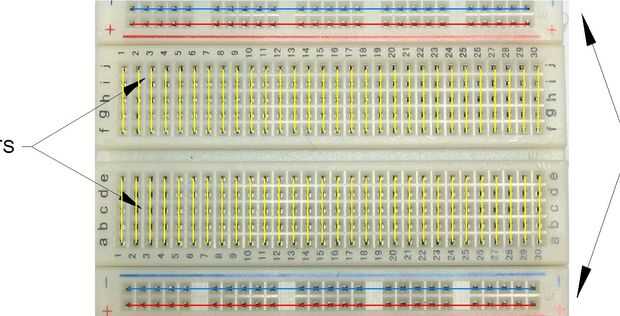

Si no está familiarizado con breadboards, ver la foto. Muestra cómo los terminales están conectados por debajo. Los buses de energía están conectados horizontalmente a lo largo de cada fila y los conectores de mediados se unen en filas de 5.

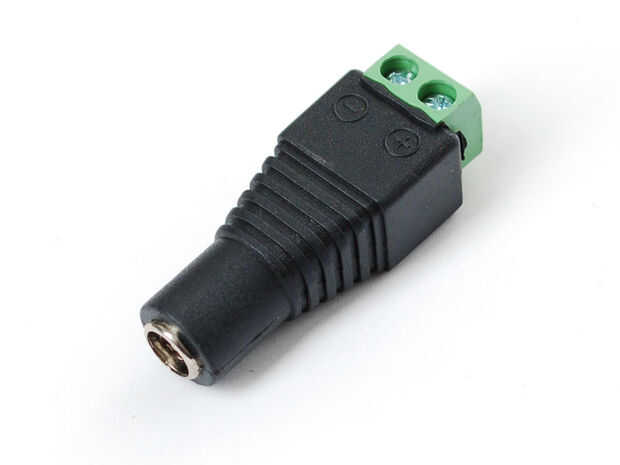

La mayoría breadboards tienen una potencia de buss en cada lado. La fuente de alimentación está conectada a uno de ellos. Asegúrese de que usted observe la polaridad. Si se utiliza un adaptador de pared y tiene un enchufe en la salida, un gato que puede ser por cable y conectado a la placa de lo contrario deberás pelar los cables e insertarlos en a la Junta. Si es el caso, una vez más, asegúrese de que la polaridad. Si los cables no están marcados para la polaridad, deberás comprobar con un multímetro para la polaridad. Si tiene un enchufe, normalmente el centro es el terminal positivo. Aunque el Arduino tiene una salida de 5 voltios, no puede suministrar suficiente energía para funcionar los leds. Un elemento práctico para el cableado hasta la toma de corriente es utilizar un adaptador que tenga un enchufe en un extremo y 2 terminales por otro que se pueden conectar los cables. Tengo algunos en orden pero no había llegado a tiempo para poder utilizar aquí (ver imagen).
Se utiliza un condensador entre positivo y tierra. Este "protege" contra subidas de tensión. Básicamente, el condensador actúa como un amortiguador y protege el Arduino. El resistor va entre el pin de datos de Arduino y los leds.

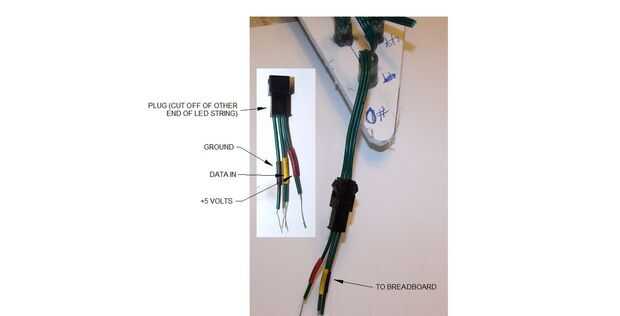

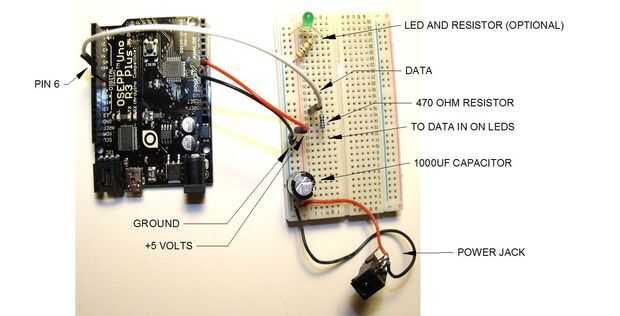

Refiriéndose a la imagen, coloque el condensador a través de las líneas de buss de alimentación asegurándose de que el + lado del condensador va al + de la buss y negativo a negativo. Coloque la resistencia en 2 de las filas del área de componente. La potencia led y su resistencia puede también ser conectado si decide utilizarlos. Ejecutar 2 cables de puente de la potencia de buss a Arduino, + a Vin y - a tierra. , otro puente del perno 6 a un extremo de la resistencia. Las conexiones de cadena led son: DI (datos) al otro extremo del resistor, 5V + y tierra -.
Nota: Esto puede ser cableado punto a punto sin necesidad de utilizar un protoboard pero es mucho más difícil de corregir los errores de esa manera. Sugiero que usando el breadboad primero para probar y luego cableada más adelante una vez todo funciona sin problemas.
Eso es todo allí está a él. Verificar dos veces todas las conexiones y luego pasar a configurar el Arduino.
