Paso 3: El circuito...
60 LED Extra brillante 8mm blancos se utilizan en este arma de Sun.
El LED 6 x 10 en serie/paralelo matriz utiliza 60 LED de exactamente.

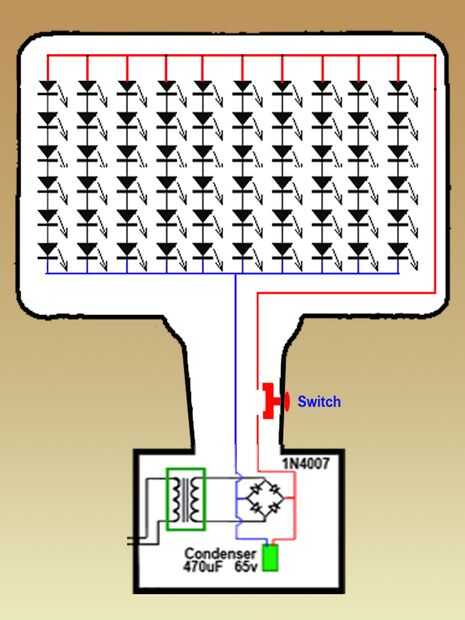

Este circuito utiliza 10 filas paralelas de 6 LED en serie como se muestra en el diagrama.
Seguir el circuito y hacer los arreglos de discos de LED.
El cálculo:-
Salida del transformador sin carga es 14.4 x 1.4 = 20.16
20.16 / 3.5 = 5.76 o 6 LED en una sola fila.
3,5 voltios mm 8 LEDs consume corriente de 30mA.
El transformador saca 2A = 2000mA. Cada fila consume 30mA, por lo que se pueden poner 2000/30 o 66,6 filas, pero redondeando para obtener un máximo de 66 filas.
O 66 x 6 = 396 Total LED.
3 paneles de 10 filas, el total llega a 30 filas: con cada fila consumo 0,30 amperios (30mA), 30 * 0,3 = 0.9amp, que el puente de 1N400x solo puede manejar bien. Es sólo cuando se tiene más de 30 filas que usted necesita preocupan por el rectificador doble.
