Paso 1: Montaje de la placa de circuito controlador

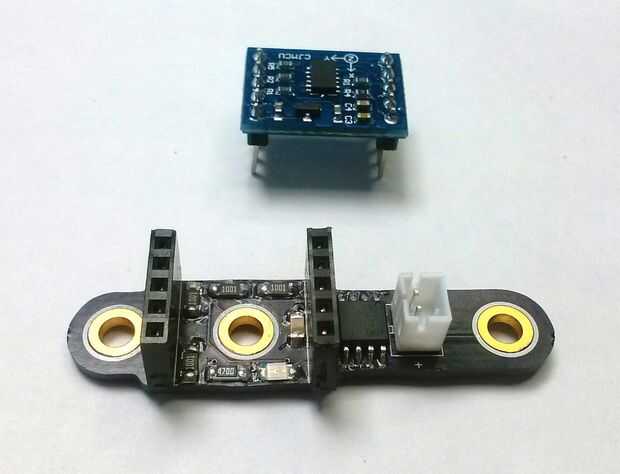

He creado dos tipos de placas de circuito en circuitos 123D. El primero es el tablero de conductor del retractor.
Usted necesitará uno de estos a todas las otras tarjetas. Tiene un ATtiny85 microcontrolador (compatible con Arduino) en él que controla los LEDs en el movimiento de retractor y Lee de la Junta de acelerómetro (opcional).
Para hacer todo pequeño, opté por usar piezas de montaje en superficie para este proyecto. Estos pueden ser difíciles de soldar, por lo que si no tienes experiencia, recomienda buscar un Instructable sobre soldadura SMT, o YouTube busque videos sobre el tema.
La soldadura de las resistencias (R1, R2, R3, R4, R5) y el condensador (C1) a la Junta primero. No importa la orientación, y esto da práctica para soldar componentes de montaje superficial. Asegúrese de utilizar resistencias de 1kΩ para R1, R2, R3 y R4. Use una resistencia de 470Ω para R5. Utilizar un condensador .1µF de C1.
Puntas para cautines
No voy a entrar en demasiados detalles sobre cómo hacer esto, pero aquí hay unos consejos. Mi técnica es añadir una pequeña cantidad de soldadura a uno de los botones, quitar el soldador y permitir que la soldadura se enfríe. Coloque con cuidado la pieza en el lugar adecuado con las pinzas con un lado apoyado en que la soldadura que usted acaba de agregar. Coloque una pequeña cantidad de presión en la parte superior de la pieza con la punta de la pinza y vuelva a calentar la soldadura con el hierro. El componente se cae en la soldadura líquida. Retire la plancha y espere un par de segundos para que la soldadura se enfríe. El componente ahora sólidamente se celebrara en el lugar adecuado. Si no es así, vuelva a calentar la soldadura una vez más, cuidadosamente coloque el componente en el lugar adecuado y eliminar el hierro para permitir que la soldadura solidifique. En este punto, al otro lado del componente de soldadura es relativamente fácil puesto que ya se llevó a cabo en el lugar.
A continuación, pasar a LED (D1) y 8 pines ATtiny85 (U1). Las cuestiones de orientación para ambos, así que ten cuidado. (Nota: el único fin del LED es como un indicador para hacernos saber que el programa en el ATtiny85 se ejecuta correctamente. Si usted no tiene este indicador, puede omitir la instalación D1 y R5.) El cátodo (lado verde en el LED que usé) debe ser más cercano a R5. Asegúrese de colocar el pin 1 de la ATTiny85 (U1) hacia el conector de alimentación (U2). Este pin está marcado por un punto en el tablero.
Por último, la soldadura de los componentes por-agujero, incluyendo el conector de batería dos de 2 pines JST y los encabezados femenina de dos 1 x 5 para el acelerómetro (que doble como cabeceras de programación)
Los orificios de montaje
Los tres agujeros grandes, cobre-plateado se utilizan para conectar a tierra (orificio superior), LED serie datos (agujero central) y 3.7V energía (orificio inferior).
