Paso 3: Los LED tableros
El segundo circuito es la sección de gargantilla de LED.

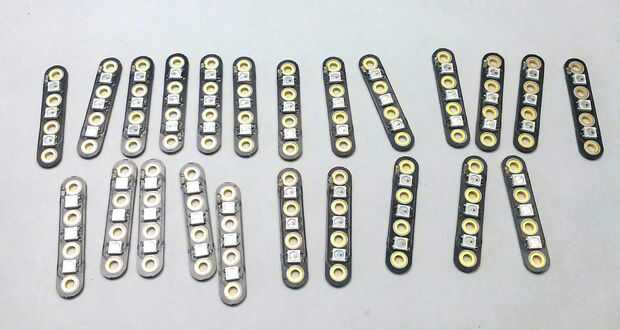

Usé 23 de estos para construir esta gargantilla. Cada una de estas placas se WS2812B tres LEDs (Neopixel).
Una vez más, son piezas de montaje en superficie, por lo que el cuidado debe ser tomado al soldar. De cada placa, primer condensador de soldadura la 0.1µF de la misma manera que en la tarjeta controladora. Asegúrese de colocar el condensador de manera que ni él ni la soldadura conexión interferirá con la colocación de la espiga superior. En otras palabras, evitar que el orificio de montaje superior circular tanto como sea posible.
Los tres LEDs de WS2812B comenzando con el más cercano el condensador (arriba) y abajo de la soldadura. Después de cada LED fue soldado, he probado conectandolo a la tarjeta controladora de potencia. Esto resultó útil en la localización de mala soldadura de conexiones y partes. Esto se hace mediante el suministro de tierra en el orificio de montaje superior (por el condensador), señal de datos de la tarjeta controladora de potencia a la media-tapa orificio y el poder (3.3V - 5V) orificio inferior. Los LEDs están programados en secuencia, a partir de la uno en la parte superior. Soldando los LEDs uno a uno, es fácil encontrar conexiones en mal estado. Si todos ellos a la vez la soldadura y luego probar la Junta, puede ser difícil localizar la causa de los LED no iluminan.
¿Tienes que un trabajar? ¡ Excelente! Ahora hacer 22 veces más.
